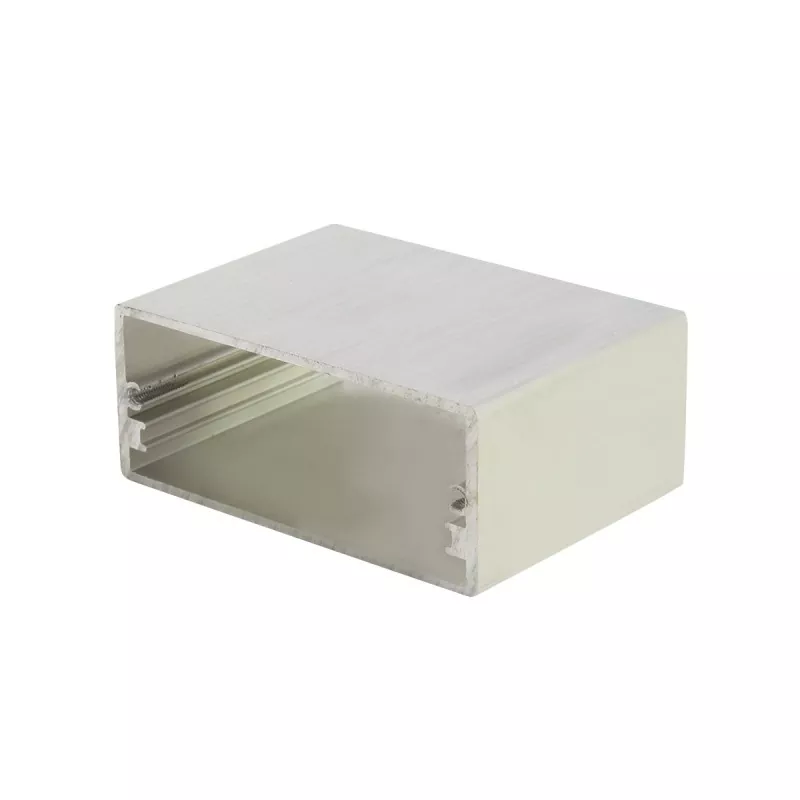

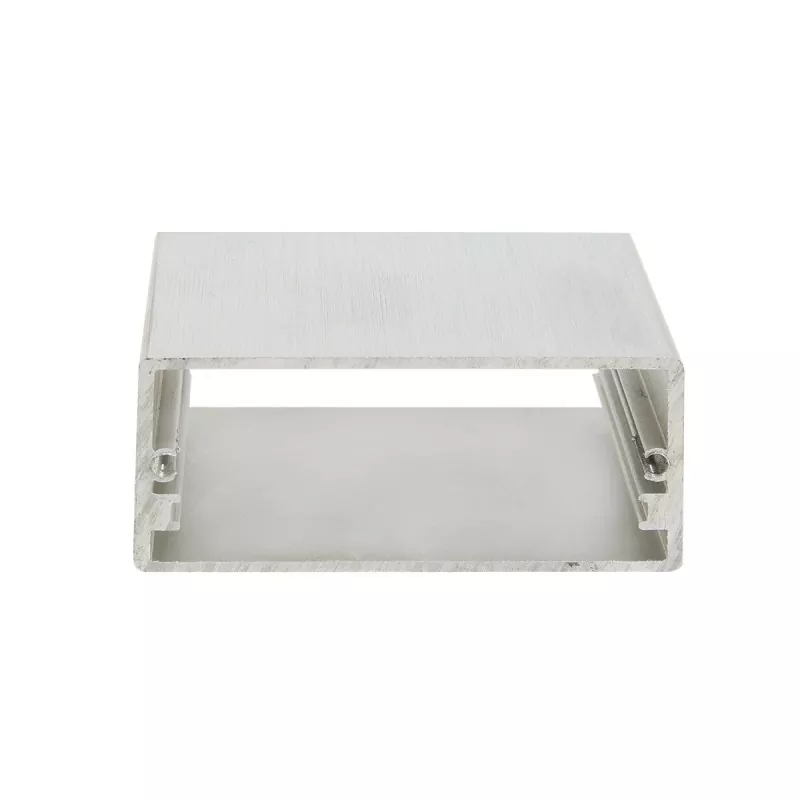

Caja de aluminio del módulo GPS de 58 × 24 mm

Caja de aluminio del módulo GPS de 58 × 24 mm — una carcasa ancha y delgada de aluminio extruido que agrega un poco más de ancho para posicionar y medir componentes electrónicos. El ancho de 58 mm supera los perfiles comunes de 52 a 57 mm, lo que permite PCB más grandes, pantallas más grandes y más módulos de funciones uno al lado del otro, mientras que la altura de 24 mm mantiene una apariencia delgada y deja espacio para transformadores pequeños, capacitores electrolíticos (generalmente de 18 a 22 mm), relés y componentes de altura media.

El cuerpo del perfil se corta a la longitud requerida y se completa con placas terminales, mecanizado CNC y procesos relacionados. Las ranuras para tarjetas internas permiten que la PCB se deslice y se fije sin tornillos adicionales, lo que ofrece una velocidad de montaje que otros tipos de gabinetes no pueden igualar.

En comparación con las carcasas de plástico, el cuerpo de aluminio proporciona una mejor resistencia estructural y un acabado metálico, y admite interfaces mecanizadas por CNC, orificios de montaje, orificios roscados, orificios de antena SMA y ranuras de disipación de calor.

Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, ofrece corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Características del producto

01 | Diseño delgado y ancho de 58 × 24 mm

El tamaño de la sección transversal de 58 mm de ancho × 24 mm de alto proporciona un amplio espacio de embalaje para equipos electrónicos.

El ancho de 58 mm es más ancho que las especificaciones comunes de 52-57 mm, se adapta a diseños de PCB más grandes y admite más módulos de función y diseño de interfaz uno al lado del otro, cumpliendo con los requisitos de diseño de entrada/salida multicanal; la altura de 24 mm mantiene una apariencia delgada del dispositivo al tiempo que proporciona un amplio espacio de montaje de componentes, con capacidad para pequeños transformadores, condensadores electrolíticos (normalmente de 18 a 22 mm de altura), relés y componentes de altura media, lo que respalda las necesidades de integración de sistemas de circuitos relativamente complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 58 × 24 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, interfaces de antena SMA, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Orificios de montaje y orificios de montaje en pared
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

58×24 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo ancho de 58 mm, puede ayudar eficazmente a los componentes internos a disipar el calor y prolongar la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 58 × 24 mm?

El gabinete de aluminio del módulo GPS de 58 × 24 mm pertenece a la categoría de gabinetes de aluminio delgados de cuerpo ancho: el ancho de 58 mm se adapta a PCB más grandes y más módulos de funciones uno al lado del otro; La altura de 24 mm mantiene una apariencia delgada al tiempo que proporciona un amplio espacio interno. Esta especificación se usa ampliamente en instrumentos y medidores, comunicaciones eléctricas, ingeniería de metros, equipos médicos, sistemas de megafonía y otras industrias.

1. Instrumentos, medidores y equipos de medición

58×24 mm es una solución de embalaje ideal para productos de instrumentos y medidores:

• Niveles digitales/inclinómetros digitales
• Cajas para instrumentos y medidores
• Instrumentos de adquisición de datos
• Cajas de generadores de señal
• Analizadores de energía
• Equipo de prueba
• Instrumentos de medición de precisión

¿Por qué el formato 58×24 mm es adecuado para instrumentos y medidores? 58 × 24 mm es una especificación de tamaño clásica para instrumentos de medición como niveles digitales e inclinómetros: el ancho de 58 mm es más ancho que 57 mm y se adapta a pantallas LCD más grandes y placas de circuitos de medición más complejas. La altura de 24 mm proporciona un grosor de agarre cómodo y la carcasa de aleación de aluminio ofrece una excelente resistencia al impacto y la torsión, lo que garantiza la precisión de la medición.

2. GPS/GPRS y equipos de seguimiento de posicionamiento

• Cajas para módulos GPS/GPRS
• Rastreadores GPS para vehículos
• Dispositivos de posicionamiento y seguimiento de activos.
• Módulos de posicionamiento exterior
• Pequeñas cajas de conexiones electrónicas

¿Por qué 58×24 mm es adecuado para rastreadores GPS? Los dispositivos de rastreo GPS necesitan un diseño de PCB más amplio para acomodar módulos GPS, módulos de comunicación, antenas y baterías. El ancho de 58 mm proporciona un espacio de montaje más amplio y el grosor de 24 mm es adecuado para ocultarlo dentro de vehículos o equipos.

3. Módulos de comunicación y equipos inalámbricos

• Módulos de comunicación
• Plataformas inalámbricas
• Módulos de conversión de señal
• Cajas amplificadoras de señal
• Terminales de plataforma inalámbricos
• Módulos de transmisión de datos
• Servidores de vídeo
• Enrutadores, receptores inalámbricos

4. Cajas de blindaje y aplicaciones antiinterferencias

La carcasa de aluminio de 58×24 mm puede servir como una buena solución de blindaje electromagnético:

• Cajas de blindaje electrónico
• Cajas para dispositivos antiinterferencias
• Blindaje del módulo de alta frecuencia
• Cajas de protección de circuitos de precisión.

El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético, lo que previene eficazmente las interferencias electromagnéticas.

5. Módulos de potencia

• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de fuente de alimentación conmutados

6. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de expansión de E/S
• Equipos de control de automatización.

7. Equipo médico

• Gabinetes para equipos médicos
• Módulos de prueba
• Módulos de equipos de monitoreo
• Instrumentos médicos portátiles

8. Equipos de megafonía y audio

• Equipos de megafonía
• Circuitos amplificadores
• Equipo de audio

¿Qué se puede personalizar para la carcasa de aluminio de 58 × 24 mm?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

Se puede mecanizar lo siguiente en la superficie de la carcasa de aluminio del módulo GPS de 58 × 24 mm:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 58 × 24 mm, la personalización se puede lograr mediante el mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + ventanas de pantalla + orificios de montaje + orificios roscados + ranuras de disipación de calor + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si el ancho de su PCB es cercano a 58 mm

58×24 mm es una opción ideal: el ancho de 58 mm proporciona un espacio de enrutamiento de PCB más amplio y un diseño de interfaz más lado a lado, y es más ancho que las especificaciones comunes de 52-57 mm.

Si su dispositivo es un instrumento o medidor

58×24 mm es una especificación clásica para niveles digitales, inclinómetros, instrumentos de prueba y otros equipos de medición. El ancho de 58 mm se adapta a pantallas más grandes y placas de circuitos más complejas, y el grosor de 24 mm proporciona un agarre cómodo.

Si su dispositivo contiene componentes de altura media

La altura de 24 mm puede acomodar pequeños transformadores, condensadores electrolíticos (18-22 mm), relés y componentes de altura media, adecuados para equipos electrónicos que requieren un cierto espacio vertical interno.

Si su dispositivo necesita una apariencia delgada

La altura de 24 mm mantiene una apariencia delgada al tiempo que proporciona un amplio espacio interno, equilibrando la estética y la integridad funcional.

Si necesita compatibilidad con múltiples interfaces

El ancho de 58 mm admite la disposición lado a lado de múltiples interfaces, como RJ45, enchufes de aviación, BNC, USB y interfaces de antena SMA, adecuadas para equipos de comunicación y medición que requieren interfaces ricas.

Si su dispositivo necesita una buena disipación de calor

La carcasa de aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo ancho de 58 mm, puede ayudar eficazmente a los componentes internos a disipar el calor.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 58 × 24 mm?

58 × 24 mm pertenece a la categoría de carcasas de aluminio delgadas y de cuerpo ancho. Las aplicaciones principales incluyen instrumentos y medidores (niveles digitales, inclinómetros), módulos GPS/GPRS, módulos de comunicación, cajas de blindaje, gabinetes de suministro de energía para vehículos, servidores de video, plataformas inalámbricas, gabinetes de inversores, equipos médicos, sistemas de megafonía, etc. El ancho de 58 mm proporciona un espacio de diseño de PCB más amplio y la altura de 24 mm se adapta a componentes de altura media manteniendo una apariencia delgada.

2. ¿Es 58 × 24 mm la longitud del gabinete?

El número 58 × 24 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 58×24 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 24 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 18 y 22 mm de altura, y la altura interna de 24 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Cuál es la diferencia entre 58 mm de ancho y 57 mm?

58 mm es 1 mm más ancho que 57 mm. Aunque la diferencia es pequeña, proporciona un espacio más amplio para el enrutamiento de PCB y facilita el alojamiento de pantallas más grandes o más interfaces una al lado de la otra.

6. ¿El formato 58×24 mm es adecuado para niveles digitales?

Muy adecuado. Los instrumentos de medición, como niveles digitales e inclinómetros, suelen utilizar carcasas de aleación de aluminio de 58 × 24 mm. El ancho de 58 mm se adapta a pantallas grandes y el grosor de 24 mm proporciona un agarre cómodo.

7. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación y otras estructuras de disipación de calor según los dibujos del cliente para ayudar al equipo a disipar el calor.

8. ¿Se pueden mecanizar las interfaces de antena SMA?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 58 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

9. ¿Se puede instalar una PCB?

Sí. La carcasa de aluminio de 58×24 mm está equipada de serie con ranuras para tarjetas de placa de circuito interno y la PCB se puede insertar y fijar directamente sin tornillos adicionales. También se pueden diseñar estructuras de montaje correspondientes según las dimensiones de la PCB y el método de montaje.

10. ¿Qué pasa si 58×24 mm no es adecuado para mi PCB?

Puede enviarnos las dimensiones de la PCB, la estructura del producto o el modelo 3D. Boyuan Hardware puede ayudar a confirmar si la especificación de 58×24 mm es adecuada según las dimensiones reales y también puede elegir otras especificaciones de perfil de aluminio o realizar un mecanizado personalizado.
