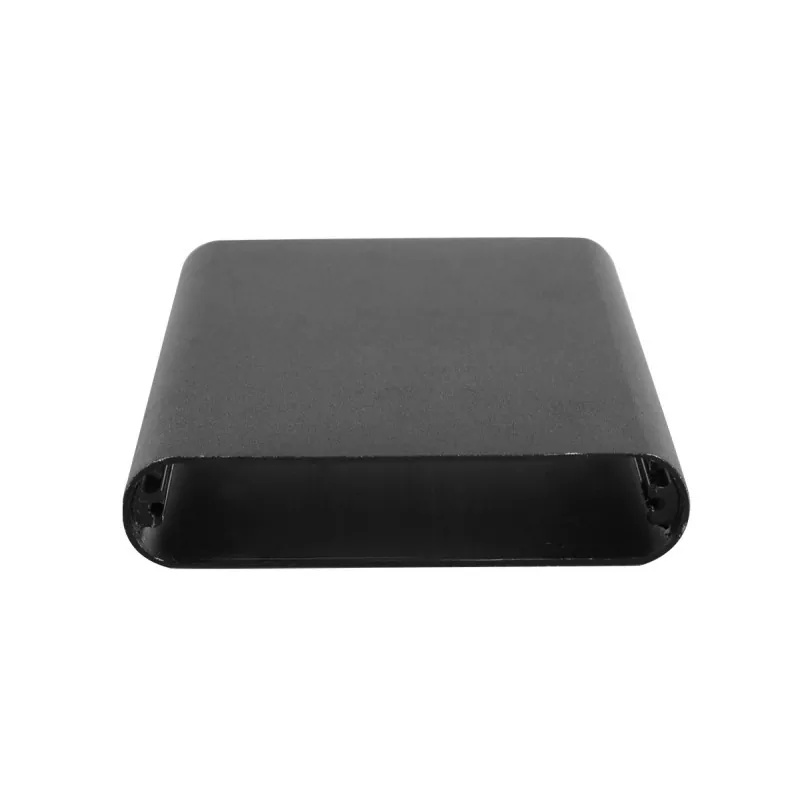

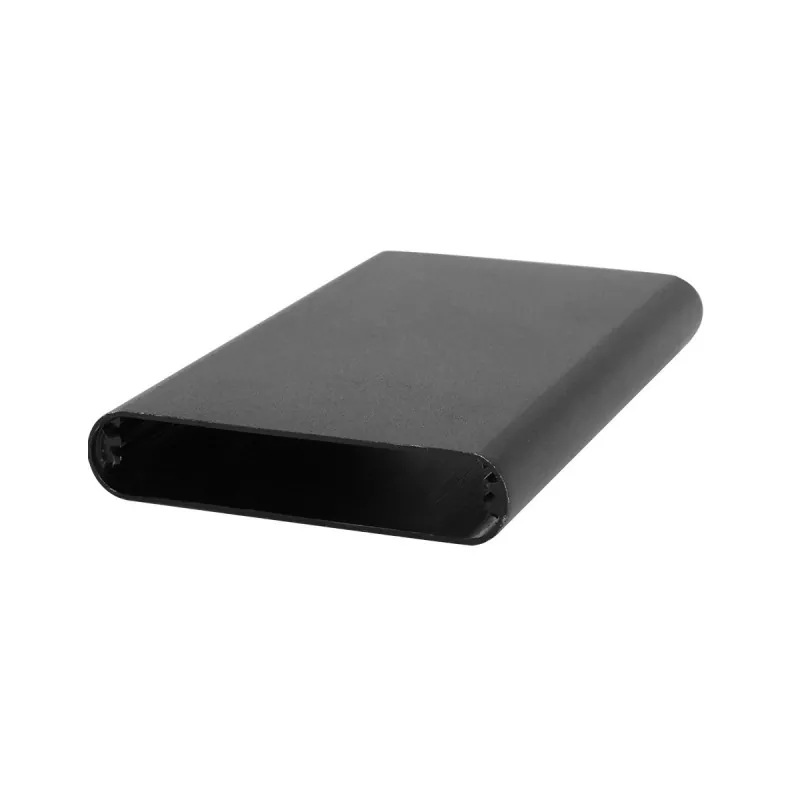

Caja de perfil de aluminio delgado de 61 × 13 mm

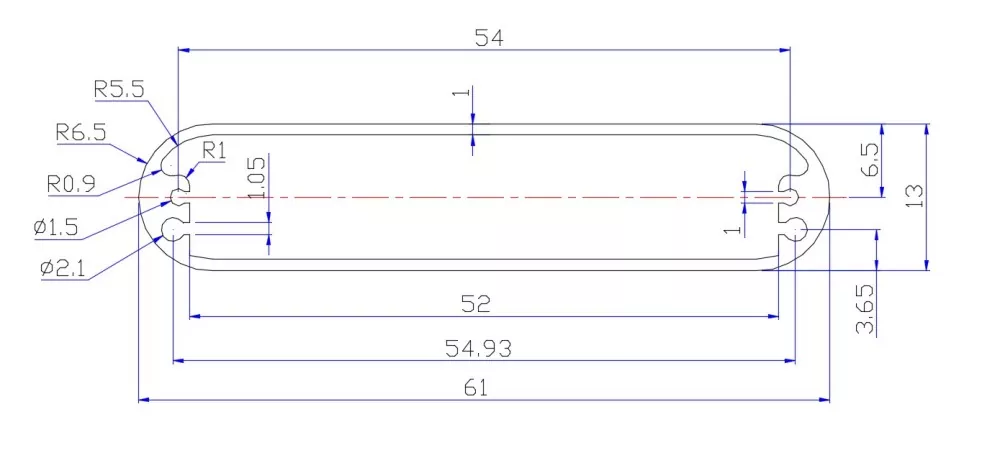

El gabinete de perfil de aluminio delgado de 61 × 13 mm está formado por extrusión de perfil de aluminio, con un tamaño de sección transversal del cuerpo principal fijo. Se puede cortar de acuerdo con la longitud real del equipo y el ensamblaje final se completa mediante placas terminales, mecanizado CNC y otros procesos de soporte. El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior de la carcasa está diseñado con ranuras para tarjetas de placa de circuito estándar y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

En comparación con las cajas de plástico, los gabinetes de aleación de aluminio tienen una mejor resistencia estructural y una textura metálica, y pueden lograr estructuras personalizadas como interfaces, orificios de montaje, orificios roscados y ranuras mediante mecanizado CNC.

El ancho de 61 mm proporciona un amplio espacio de diseño de PCB, acomodando placas de circuito más grandes e interfaces multicanal una al lado de la otra; La altura ultradelgada de 13 mm le da al dispositivo un perfil casi similar al de una tarjeta, lo que lo convierte en una de las especificaciones de carcasa de aluminio más delgadas de la industria. Esta especificación es especialmente adecuada para módulos de iluminación LED, adaptadores de corriente ultrafinos, decodificadores, enrutadores, módulos de comunicación, equipos accesorios para drones, instrumentos portátiles y otros dispositivos electrónicos ultrafinos con requisitos de espesor extremos.

Ventajas principales

01 | Diseño ultra ancho y ultrafino de 61 × 13 mm

El tamaño de la sección transversal de 61 mm de ancho × 13 mm de alto proporciona una solución de embalaje extremadamente delgada para dispositivos electrónicos ultrafinos.

El ancho de 61 mm es más ancho que las especificaciones comunes de 52-58 mm, se adapta a diseños de PCB más grandes y admite más módulos de funciones y diseños de interfaz en paralelo; La altura ultradelgada de 13 mm es una de las especificaciones más delgadas disponibles actualmente en la industria de gabinetes de aluminio, lo que brinda a los dispositivos un perfil ultradelgado similar al de una tarjeta y mejora en gran medida la percepción de la calidad del producto y el atractivo tecnológico.

02 | Optimizado para módulos de iluminación LED

61×13 mm es una especificación de tamaño clásica para módulos de iluminación LED. El tamaño estándar de muchos módulos de cuentas LED en el mercado (como los módulos SMD 2835 de 3 cuentas) es exactamente 61×13 mm, utilizando un sustrato de aluminio con una carcasa de aleación de aluminio para lograr una disipación de calor eficiente. La altura ultradelgada de 13 mm permite que el módulo LED se incruste fácilmente en ranuras de luz, tiras de luz o equipos de iluminación, sin ocupar espacio adicional.

03 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

04 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

05 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 61 × 13 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, tipo C, interfaces de alimentación de CC, bloques de terminales, etc.)
• Orificios para las luces indicadoras
• Ojales
• Orificios de montaje y orificios de posicionamiento
• Agujeros roscados y avellanados
• Estructuras de disipación de calor.
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

06 | Longitud personalizable al producto

61×13 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

07 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una conductividad térmica de aproximadamente 200 W/(m·K), decenas de veces mayor que la del plástico, y puede sacar rápidamente el calor del dispositivo. Para dispositivos ultradelgados con una gran generación de calor, como módulos de iluminación LED y adaptadores de corriente, la carcasa de aluminio en sí misma es un disipador de calor eficiente, lo que extiende de manera efectiva la vida útil de los componentes electrónicos.

08 | Ligero y resistente, adecuado para dispositivos móviles y de exterior.

Fabricado con aluminio 6063 de calidad aeronáutica, combina propiedades livianas (densidad de solo un tercio de la del acero) con alta resistencia (resistencia a la tracción de hasta 180-260 MPa) y excelente resistencia al impacto y a la deformación. La superficie está anodizada/pulida con chorro de arena, lo que proporciona resistencia a la corrosión y a los rayones, capaz de adaptarse a ambientes húmedos, polvorientos y otros ambientes complejos. Esta característica hace que la carcasa de aluminio de 61 × 13 mm sea especialmente adecuada para drones, instrumentos portátiles y otros dispositivos móviles para exteriores con el doble requisito de "ligero y resistente".

09 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los dispositivos ultrafinos una textura de producto más refinada.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada esta carcasa de aluminio?

61×13 mm pertenece a la categoría de carcasa de aluminio ultra ancha y ultrafina: el ancho de 61 mm se adapta a PCB más grandes y más módulos de funciones uno al lado del otro; la altura de 13 mm logra un perfil ultrafino similar a una tarjeta. La altura ultradelgada de 13 mm es la característica principal de esta especificación, lo que la convierte en una de las carcasas de aluminio más delgadas de la industria.

1. Módulos de iluminación LED

61×13 mm es una especificación de tamaño muy clásica en el campo de los módulos de iluminación LED:

• Módulos de cuentas LED (como módulos SMD 2835 de 3 cuentas)
• Controladores de tiras LED
• Módulos de potencia del controlador LED
• Módulos de control de iluminación inteligentes
• Cerramientos de tiras de iluminación comercial
• Iluminación decorativa cerramientos con canal de aluminio.

¿Por qué el tamaño 61×13 mm es adecuado para módulos de iluminación LED? El tamaño estándar de muchos módulos de cuentas LED del mercado es exactamente de 61×13 mm. Los módulos LED utilizan un sustrato de aluminio con una carcasa de aleación de aluminio, aprovechando la alta conductividad térmica de la aleación de aluminio para conducir rápidamente el calor generado por los chips LED. La altura ultradelgada de 13 mm permite que el módulo se incruste fácilmente en ranuras de luz, tiras de luz o diversos equipos de iluminación, sin ocupar espacio adicional, especialmente adecuado para iluminación comercial, iluminación del hogar y escenarios de iluminación decorativa con estrictos requisitos de espesor de instalación.

2. Adaptadores de corriente ultrafinos

• Cajas de adaptador de corriente ultrafinas
• Módulos de fuente de alimentación conmutados
• Fuentes de alimentación para controladores LED
• Cajas de módulos de carga rápida
• Módulos de conversión CC-CC

¿Por qué 61×13 mm es adecuado para fuentes de alimentación ultrafinas? El ancho de 61 mm puede acomodar placas de circuito impreso anchas y diversos diseños de componentes, y la altura ultradelgada de 13 mm le da al adaptador de corriente un perfil ultradelgado similar al de una tarjeta, mejorando la portabilidad y la estética. La carcasa de aleación de aluminio ayuda a los dispositivos eléctricos a disipar el calor, extendiendo la vida útil de la fuente de alimentación.

3. Módulos de comunicación y equipos de red

• Cajas de enrutador
• Módulos de comunicación
• Plataformas inalámbricas
• Módulos de conversión de señal
• Módulos de transmisión de datos

¿Por qué es adecuado 61×13 mm para módulos de comunicación? Los módulos de comunicación necesitan un diseño de PCB más amplio para acomodar circuitos de RF y múltiples interfaces. El ancho de 61 mm proporciona un amplio espacio de montaje y la altura ultradelgada de 13 mm es adecuada para ocultar el interior del equipo o montarlo en la pared. El material de aleación de aluminio proporciona un buen rendimiento de blindaje electromagnético, previniendo eficazmente las interferencias electromagnéticas.

4. Decodificadores y Equipos Audio-Video

• Cajas de aluminio para decodificadores.
• Módulos de decodificación de audio
• Convertidores de señal de vídeo
• Cajas de conmutador HDMI
• Módulos de circuito amplificador

¿Por qué el formato 61×13 mm es adecuado para decodificadores? Los decodificadores necesitan un diseño de PCB más amplio para acomodar chips de decodificación y múltiples interfaces, y el ancho de 61 mm se adapta perfectamente a este requisito. El diseño ultrafino de 13 mm permite que el decodificador se integre fácilmente en varios sistemas de audio y video, y la carcasa de aleación de aluminio ayuda al chip decodificador a disipar el calor, lo que garantiza un funcionamiento estable a largo plazo.

5. Drones e instrumentos portátiles

• Equipo accesorio para drones
• Cajas para instrumentos portátiles
• Equipos de prueba portátiles
• Terminales de monitoreo al aire libre

¿Por qué el formato 61×13 mm es adecuado para drones e instrumentos portátiles? Los drones y los instrumentos portátiles tienen requisitos extremos de peso y resistencia. La densidad de la aleación de aluminio es sólo un tercio de la del acero, mientras que la resistencia a la tracción puede alcanzar 180-260 MPa. Las características de "ligero + resistente" se adaptan perfectamente a las necesidades de embalaje de este tipo de dispositivos móviles. El grosor ultrafino de 13 mm reduce la resistencia al viento y el volumen del dispositivo, lo que es adecuado para escenarios aéreos y portátiles.

6. Chasis de control industrial y equipos industriales

• Módulos de soporte de chasis de control industrial.
• Módulos de control industriales
• Módulos de sensores
• Terminales de adquisición de datos

¿Por qué el tamaño 61×13 mm es adecuado para módulos de control industrial? Los equipos de control industrial necesitan integrar múltiples módulos de funciones en un espacio limitado. El ancho de 61 mm proporciona un amplio espacio de diseño de PCB y el grosor ultrafino de 13 mm es adecuado para la instalación en espacios estrechos dentro de gabinetes de control.

7. Cajas de blindaje y aplicaciones antiinterferencias

La carcasa de aluminio de 61×13 mm puede servir como una buena solución de blindaje electromagnético:

• Cajas de blindaje electrónico
• Cajas para dispositivos antiinterferencias
• Blindaje del módulo de alta frecuencia
• Cajas de protección de circuitos de precisión.

El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético y el diseño ultrafino de 13 mm es adecuado para escenarios de blindaje con estrictos requisitos de espesor.

Parámetros personalizables

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

En la superficie de la carcasa de aluminio de 61 × 13 mm se puede mecanizar lo siguiente:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Soporte de personalización

No solo producimos gabinetes de perfil de aluminio delgado de 61 × 13 mm, sino que también podemos personalizarlos de acuerdo con las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

Para productos que no pueden satisfacerse directamente con el perfil estándar, la personalización se puede lograr mediante un mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + orificios para luces indicadoras + ojales + ranuras de disipación de calor + orificios de montaje + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada esta carcasa de aluminio?

61×13 mm pertenece a la categoría de carcasas de aluminio ultra anchas y ultrafinas. Las aplicaciones principales incluyen módulos de iluminación LED, adaptadores de corriente ultrafinos, decodificadores, enrutadores, módulos de comunicación, equipos accesorios para drones, instrumentos portátiles, módulos de control industrial, etc. El ancho de 61 mm proporciona un amplio espacio de diseño de PCB y la altura ultrafina de 13 mm es adecuada para dispositivos ultrafinos con requisitos de espesor extremos.

2. ¿Es 61 × 13 mm la longitud del gabinete?

El número 61 × 13 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud del gabinete de aluminio?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Es adecuado para módulos de iluminación LED?

Muy adecuado. El tamaño estándar de muchos módulos de cuentas LED del mercado es exactamente de 61×13 mm. La carcasa de aleación de aluminio proporciona un excelente rendimiento de disipación de calor y la altura ultradelgada de 13 mm es adecuada para empotrar en ranuras de luz y equipos de iluminación.

5. ¿Puede la altura de 13 mm acomodar una PCB?

Sí. La altura de 13 mm está diseñada con precisión para acomodar PCB estándar de 1,6 mm de espesor y componentes de montaje en superficie. Se necesita una confirmación específica según el grosor de su PCB y la altura del componente.

6. ¿Es adecuado para equipos de exterior?

Sí. Fabricado con aluminio 6063 de calidad aeronáutica, es ligero y resistente. La superficie está anodizada para ofrecer resistencia a la corrosión y a los arañazos, capaz de adaptarse a entornos húmedos, polvorientos y otros entornos complejos, cumpliendo con los requisitos duales de "ligero + resistente" para drones e instrumentos portátiles.

7. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación y otras estructuras de disipación de calor según los dibujos del cliente para ayudar al equipo a disipar el calor.

8. ¿Qué pasa si 61×13 mm no es adecuado para mi PCB?

Puede enviarnos las dimensiones de la PCB, la estructura del producto o el modelo 3D. Boyuan Hardware puede ayudar a confirmar si la especificación de 61×13 mm es adecuada según las dimensiones reales y también puede elegir otras especificaciones de perfil de aluminio o realizar un mecanizado personalizado.
