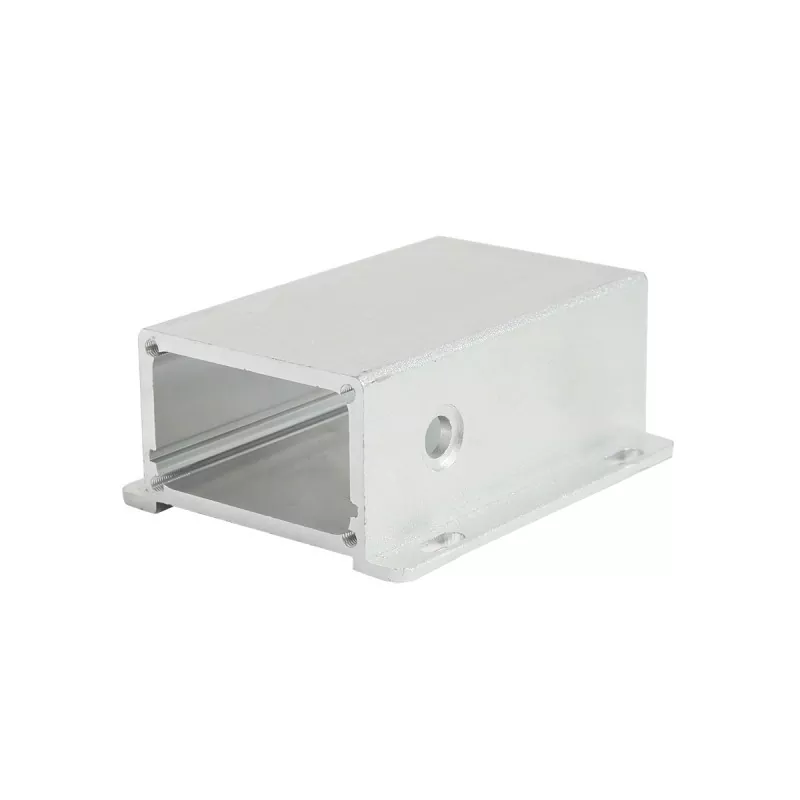

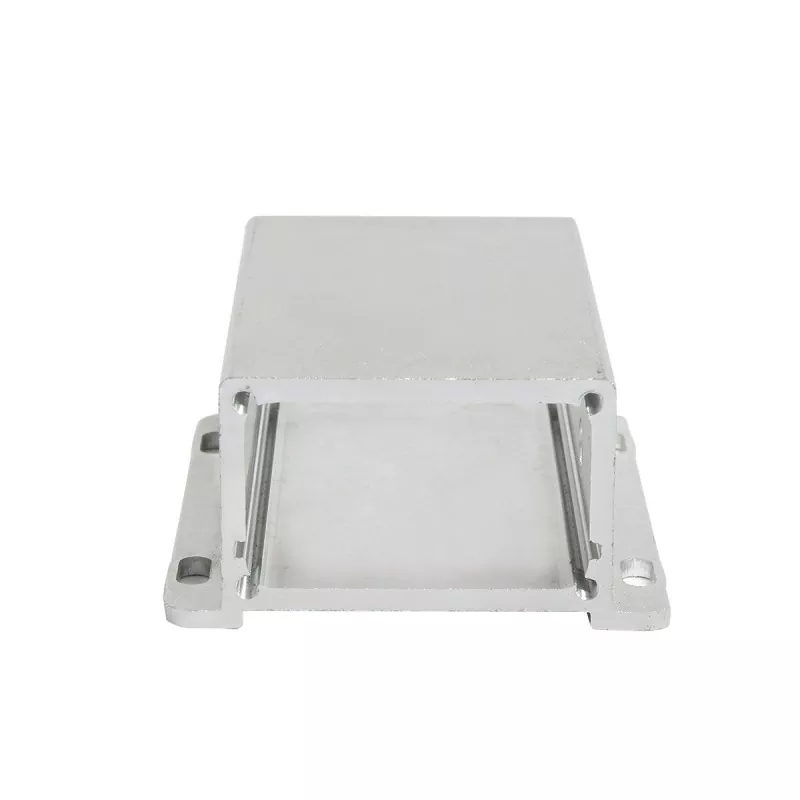

Caja de aluminio para equipos electrónicos de 63 × 32,5 mm

La carcasa de aluminio para equipos electrónicos de 63 × 32,5 mm es una carcasa compacta y de tamaño mediano para dispositivos electrónicos de aluminio extruido, adecuada para productos electrónicos que necesitan una cierta cantidad de espacio de montaje interno y al mismo tiempo mantienen bajo control el volumen general del dispositivo.

El ancho de 63 mm proporciona un espacio de disposición lateral más amplio para PCB y componentes electrónicos que las carcasas de aluminio ultraestrechas; la altura de 32,5 mm puede acomodar PCB, conectores y componentes electrónicos convencionales de cierta altura, manteniendo al mismo tiempo un perfil de dispositivo relativamente compacto.

Por tanto, este tamaño es más adecuado para: equipos electrónicos con dimensiones de PCB medianas, un número moderado de interfaces y componentes que no sean de baja altura, pero que no requieran el espacio de un chasis grande.

Boyuan Hardware puede realizar corte de perfiles, mecanizado CNC de tres ejes, taladrado, roscado, aberturas de interfaz, mecanizado de extremos, procesamiento de logotipos, tratamiento de superficies y ensamblaje en perfiles de aluminio de acuerdo con los dibujos del producto.

¿Por qué es adecuado 63 × 32,5 mm para este tipo de producto electrónico?

El ancho de 63 mm proporciona un diseño de PCB más flexible

En comparación con las carcasas de aluminio estrechas de alrededor de 40-50 mm, el ancho de 63 mm proporciona un área de montaje lateral más grande para PCB.

Para algunos productos con PCB más anchas, o donde los conectores, terminales y componentes electrónicos deben disponerse simultáneamente en la PCB, el ancho mayor puede reducir el problema de la disposición excesiva de los componentes.

Es especialmente adecuado para productos que han superado los requisitos de espacio de una pequeña caja electrónica pero que aún no han alcanzado los requisitos de tamaño de un chasis industrial grande.

Altura de 32,5 mm adecuada para componentes electrónicos convencionales

La altura de 32,5 mm se encuentra en un rango relativamente práctico.

Tiene más altura interna que los gabinetes de perfil ultrabajo, como 13 mm, 18 mm, 19 mm y 20 mm, y se adaptan a PCB y conectores convencionales, sin aumentar significativamente el grosor del dispositivo como los productos de alto perfil, como 40 mm, 48 mm y 80 mm.

Por lo tanto, este tamaño es más adecuado para: equipos electrónicos que "requieren una cierta altura de componente pero aún enfatizan una estructura compacta".

63×32,5 mm forma una sección transversal del dispositivo más equilibrada

A diferencia de los gabinetes obviamente planos y de bajo perfil, la relación ancho-alto de 63×32,5 mm es más equilibrada.

Puede proporcionar tanto espacio lateral para PCB como un cierto espacio de montaje vertical, por lo que tiene buena adaptabilidad para módulos electrónicos con estructuras internas relativamente regulares.

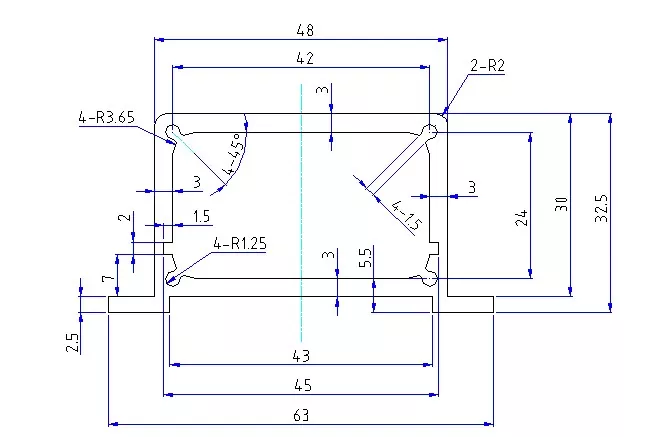

Especificaciones técnicas

Nota: Los grados de aleación de aluminio, el espesor de la pared del perfil, la estructura de la sección transversal interna, el espacio interno disponible, los rangos de longitud y las tolerancias específicas deben confirmarse de acuerdo con los perfiles reales y los dibujos de ingeniería.

¿Para qué productos es adecuada la carcasa de aluminio de 63 × 32,5 mm?

1 módulos de control electrónico industrial

63×32,5 mm es más adecuado para módulos electrónicos industriales con volumen controlado pero que aún necesitan instalar circuitos de control completos internamente.

Estos productos normalmente necesitan considerar PCB, interfaces de alimentación, interfaces de control y componentes indicadores simultáneamente.

El ancho de 63 mm puede proporcionar un buen espacio de diseño lateral, mientras que la altura de 32,5 mm puede mantener el dispositivo relativamente compacto.

Por lo tanto, es adecuado para módulos de control electrónico industrial que funcionan de forma independiente, en lugar de grandes gabinetes de control que requieren muchas placas y estructuras internas complejas.

2 módulos de adquisición de datos y conversión de señales

Los productos de adquisición de datos y conversión de señales generalmente necesitan colocar PCB, conectores e interfaces de entrada/salida simultáneamente en un espacio limitado.

El ancho de 63 mm puede dejar un cierto espacio lateral para placas de circuitos e interfaces, y la altura de 32,5 mm puede acomodar conectores convencionales y componentes electrónicos.

Por tanto, este tamaño es más adecuado para:

• Módulos de adquisición de datos
• Módulos de conversión de señal
• Dispositivos de conversión de interfaz
• Pequeños equipos de procesamiento de señales.

La carcasa de aluminio para equipos electrónicos de 63 × 32,5 mm es especialmente adecuada para productos con funciones relativamente completas pero donde el tamaño general del dispositivo aún debe permanecer compacto.

3 módulos de interfaz de comunicación

Los módulos de interfaz pequeños en equipos de comunicación generalmente necesitan organizar circuitos de comunicación, conectores, luces indicadoras e interfaces de alimentación simultáneamente.

El ancho de 63 mm puede proporcionar un área de diseño de interfaz más amplia que los gabinetes estrechos, y la altura de 32,5 mm puede acomodar PCB de comunicación convencionales y componentes relacionados.

Por lo tanto, este tamaño es adecuado para módulos electrónicos de comunicación pequeños de función única o de interfaz múltiple, en lugar de chasis de comunicación grandes.

4 pequeños equipos industriales de medición y prueba

Algunos equipos de medición y prueba necesitan instalar PCB, interfaces de conexión, botones o luces indicadoras, pero no es necesario que el volumen total sea muy grande.

63×32,5 mm puede lograr un equilibrio entre el espacio interno y las dimensiones externas.

El ancho mayor se puede utilizar para organizar interfaces o áreas operativas, y la altura de 32,5 mm puede proporcionar espacio básico de montaje de componentes electrónicos.

Por lo tanto, es adecuado para algunos módulos compactos de instrumentos electrónicos, de prueba y de medición.

5 módulos electrónicos integrados

Para los módulos electrónicos que deben integrarse dentro de otros equipos, el gabinete generalmente necesita equilibrar el espacio de montaje interno y el volumen total ocupado.

En comparación con las carcasas de aluminio más grandes, 63×32,5 mm facilita el control del volumen del dispositivo y, al mismo tiempo, tiene más espacio interno que las carcasas ultrafinas.

Por tanto, se puede utilizar para:

• Módulos de control integrados
• Módulos de interfaz industriales
• Módulos de conversión electrónica
• Módulos de funciones internas del dispositivo

Es necesario confirmar si finalmente es adecuado en combinación con la posición de instalación y las dimensiones reales de la PCB.

¿Para qué tipo de PCB es adecuado 63 × 32,5 mm?

Este tamaño es más adecuado para PCB de tamaño mediano con ciertos requisitos de espacio lateral.

Al seleccionar, se recomienda considerar simultáneamente:

Longitud y ancho de la PCB → Posiciones de los orificios de fijación de la PCB → altura máxima del componente → posiciones de la interfaz → enrutamiento de cables → espacio interno disponible del gabinete.

Si la PCB es muy estrecha se puede considerar un perfil de aluminio más pequeño.

Si el ancho de la PCB es grande pero la altura del componente no es alta, 63 × 32,5 mm pueden proporcionar un espacio lateral relativamente adecuado.

Si es necesario instalar internamente módulos de potencia u otros componentes significativamente más altos, es necesario confirmar con más detalle el espacio interno disponible real correspondiente a la altura de 32,5 mm.

¿Cómo elegir entre 63×32,5 mm y tamaños similares?

La colocación de 63×32,5mm se puede resumir en: más espacio lateral que los pequeños armarios de aluminio, pero sin requerir el tamaño de un chasis de aluminio de gran tamaño.

¿Qué mecanizado personalizado se puede proporcionar para la carcasa de aluminio de 63 × 32,5 mm?

Boyuan Hardware puede realizar posmecanizado de perfiles de aluminio según los planos de ingeniería del cliente.

Mecanizado no estándar basado en dibujos del producto

Para el gabinete de aluminio de 63×32,5 mm, los proyectos reales generalmente requieren un posmecanizado adicional en lugar de utilizar directamente el perfil sin procesar.

El proceso de mecanizado típico incluye:

Corte de perfiles → Mecanizado de caras finales → Aberturas de interfaz → Orificios de montaje/roscado → Mecanizado de placas finales → Logotipo → Tratamiento de superficies → Inspección → Montaje

Si el cliente ya dispone de planos de ingeniería 2D o modelos 3D, se pueden confirmar las posiciones de mecanizado según los planos.

Si solo están disponibles la PCB y las dimensiones del producto, también es posible utilizar por primera vez:

• Dimensiones de la placa de circuito impreso
• Altura del componente
• Diseño de interfaz
• Longitud del gabinete

para juzgar si 63 × 32,5 mm es adecuado para la estructura del producto.

Capacidades de mecanizado

Boyuan Hardware tiene más de 20 años de experiencia en la industria de gabinetes y chasis de aluminio, con un área de fábrica de aproximadamente 10,000 metros cuadrados y aproximadamente 300 moldes existentes.

Los principales pasos de mecanizado incluyen:

• Corte de perfiles de aluminio
• Mecanizado CNC de tres ejes
• Perforación
• tocando
• Mecanizado de caras finales
• Aberturas de interfaz
• Tratamiento superficial
• Grabado láser
• Serigrafía
• Inspección del producto
• Montaje del producto

El posmecanizado de gabinetes de aluminio se puede realizar de acuerdo con los dibujos de ingeniería 2D, modelos 3D, datos de PCB o muestras de productos del cliente.

Proceso de mecanizado personalizado

Step 1 | Provide Product Information
Los clientes proporcionan dibujos 2D, modelos 3D, dimensiones de PCB o muestras de productos.

Paso 2 | Confirmar perfil
Confirme si la sección transversal de 63 × 32,5 mm cumple con los requisitos según las dimensiones de la PCB, la altura del componente y la estructura de montaje.

Paso 3 | Determinar la longitud
Determine la longitud de corte del perfil de acuerdo con las dimensiones generales del dispositivo.

Paso 4 | Confirmar posmecanizado
Determine los requisitos de mecanizado, como interfaces, orificios de montaje, orificios roscados, placas finales y logotipo.

Paso 5 | Mecanizado de muestras
Produzca muestras de acuerdo con los requisitos del proyecto y confirme las dimensiones y las relaciones de ensamblaje.

Paso 6 | Producción en masa
Realice el mecanizado en masa después de la confirmación de la muestra.

Paso 7 | Inspección y montaje
Realizar verificaciones dimensionales, de apariencia y ensamblaje de acuerdo con los requisitos del producto.

Paso 8 | Embalaje y envío
Empaque según las dimensiones del producto, cantidad y método de transporte.

Puntos clave para la confirmación de muestras

Se recomienda confirmar lo siguiente antes de la producción en masa:

• Tamaño de la sección transversal del gabinete
• Longitud del gabinete
• Posición de montaje de la placa de circuito impreso
• Espacio entre PCB y gabinete
• Altura del componente
• Posiciones de interfaz
• Dimensiones de apertura
• Posiciones de los orificios de montaje
• Especificaciones del hilo
• Ajuste de la placa final
• Posición del logotipo
• Efecto del tratamiento superficial
• Efecto de montaje general

Calidad y documentación relacionada

Boyuan Hardware puede proporcionar documentación relacionada con productos y materiales de acuerdo con los requisitos del proyecto.

Actualmente disponible:

• Documentación relacionada con SGS
• Documentación relacionada con SVHC
• Documentación de inspección del producto
• Documentación de confirmación de mecanizado y dimensiones del producto.

Si el proyecto tiene requisitos específicos de auditoría de materiales o proveedores, se pueden confirmar con anticipación en la etapa de consulta.

Embalaje y envío

Se pueden desarrollar soluciones de embalaje correspondientes según la longitud, el estado de la superficie y la cantidad del pedido de la carcasa de aluminio de 63×32,5 mm.

Opciones disponibles:

• Protección individual
• Protección antiarañazos
• Embalaje en capas
• Separación interna
• Embalaje exterior de cartón
• Embalaje de cartón completo a granel

El método de embalaje específico se determina según las dimensiones, la cantidad y los requisitos de transporte del producto.

¿Por qué elegir Boyuan Hardware?

Más de 20 años de experiencia en la industria de cajas de aluminio

Compromiso a largo plazo en el mecanizado de carcasas de aluminio, chasis de aluminio y piezas estructurales de aluminio.

Aprox. Fábrica de 10.000㎡

Equipado con condiciones de producción para corte de perfiles de aluminio, mecanizado CNC, tratamiento de superficies, impresión, inspección y montaje.

Aprox. 300 moldes existentes

Las soluciones de perfiles de aluminio existentes se pueden combinar según las dimensiones y la estructura del producto.

Mecanizado CNC de tres ejes

Admite aberturas de interfaz, taladrado, roscado, mecanizado de extremos y otros mecanizados estructurales no estándar.

Coordinación multiproceso

Según el proyecto se pueden coordinar corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y montaje.

Preguntas frecuentes

¿Para qué productos es adecuada la caja de aluminio de 63×32,5 mm?

Adecuado para productos electrónicos con PCB de tamaño mediano, más interfaces y la necesidad de mantener el dispositivo compacto, como módulos de control electrónico industrial, módulos de adquisición de datos, equipos de conversión de señales, módulos de interfaz de comunicación y algunos equipos de medición y prueba.

¿Cuál es la característica más importante de 63 × 32,5 mm?

Equilibra el ancho lateral y la altura del recinto. 63 mm pueden proporcionar un buen espacio de diseño de interfaz y PCB, y 32,5 mm pueden mantener el dispositivo relativamente compacto.

¿El tamaño de 63 × 32,5 mm es adecuado para placas de circuito impreso?

Se puede utilizar para PCB de tamaños correspondientes, pero la idoneidad real debe confirmarse según la longitud y el ancho de la PCB, las posiciones de los orificios de montaje, la altura del componente y la estructura interna del perfil.

¿Qué altura pueden tener los componentes con una altura de 32,5 mm?

32,5 mm es la altura de la sección transversal externa. La altura interna disponible real debe deducirse del espesor de la pared del perfil y la estructura interna, y se calcula en combinación con la posición de montaje de la PCB.

¿Se pueden mecanizar las aberturas de los conectores?

Sí. Los orificios de interfaz correspondientes se pueden mecanizar según los modelos de conectores y los dibujos de ingeniería.

¿Se pueden mecanizar agujeros roscados?

Sí, se pueden realizar taladrados, roscados y otros posmecanizados CNC.

¿Se puede personalizar la longitud del recinto?

Sí, el corte del perfil se puede realizar según la longitud real del dispositivo.

¿Se pueden mecanizar los orificios de montaje de PCB?

Sí, se puede realizar el mecanizado correspondiente según las posiciones de los orificios de montaje de la PCB y la estructura del gabinete.

¿Se pueden proporcionar muestras?

Los proyectos de personalización pueden tener muestras confirmadas de acuerdo con los requisitos reales.

16. ¿Qué información se recomienda proporcionar al realizar una consulta?

Para confirmar si el gabinete de aluminio para equipos electrónicos de 63 × 32,5 mm es adecuado para su producto, se recomienda proporcionar:

• Longitud y ancho de PCB
• Posiciones de los orificios de montaje de PCB
• Altura máxima del componente
• Longitud de caja requerida para el producto
• Número de interfaces
• Tipo de interfaz
• Posiciones de interfaz
• Estructura de placa final
• Requisitos de tratamiento de superficie
• Cantidad de compra estimada

Si aún no existe un plano de ingeniería completo, primero puede proporcionar:

Dimensiones de PCB + altura máxima del componente + longitud del producto + diseño de la interfaz

para evaluación preliminar.
