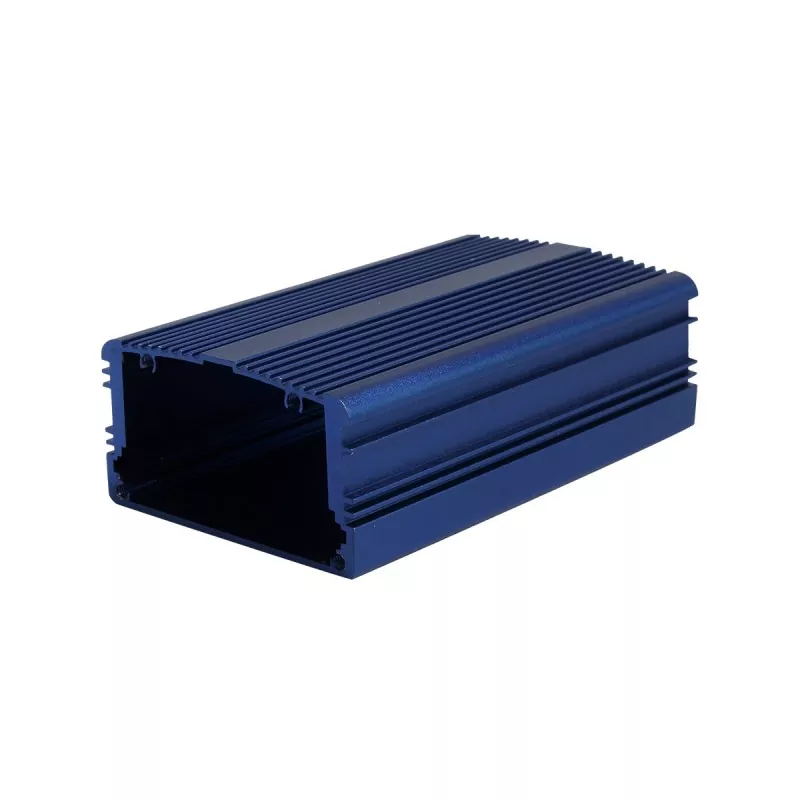

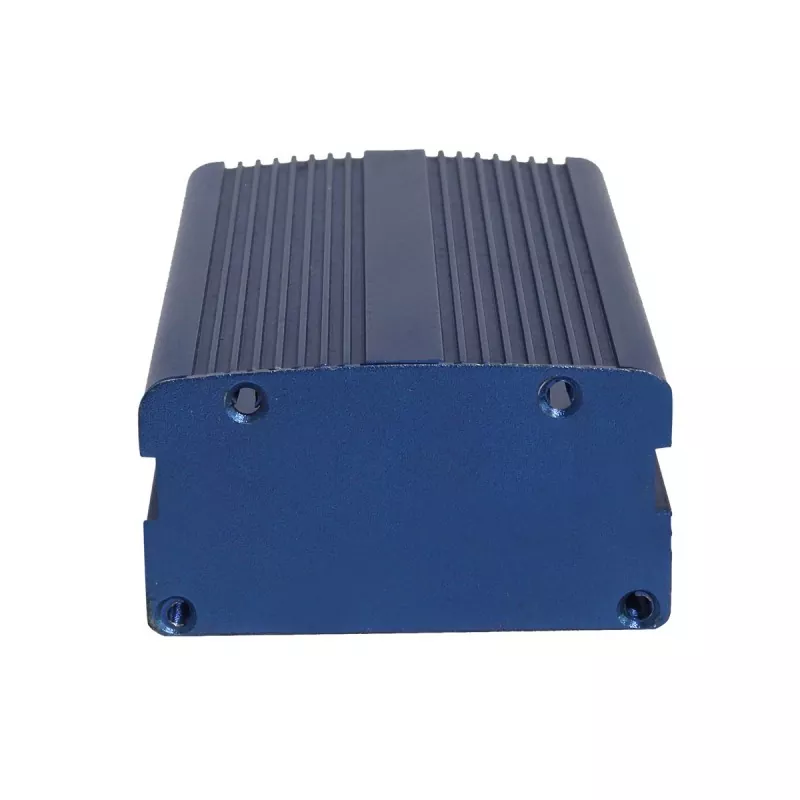

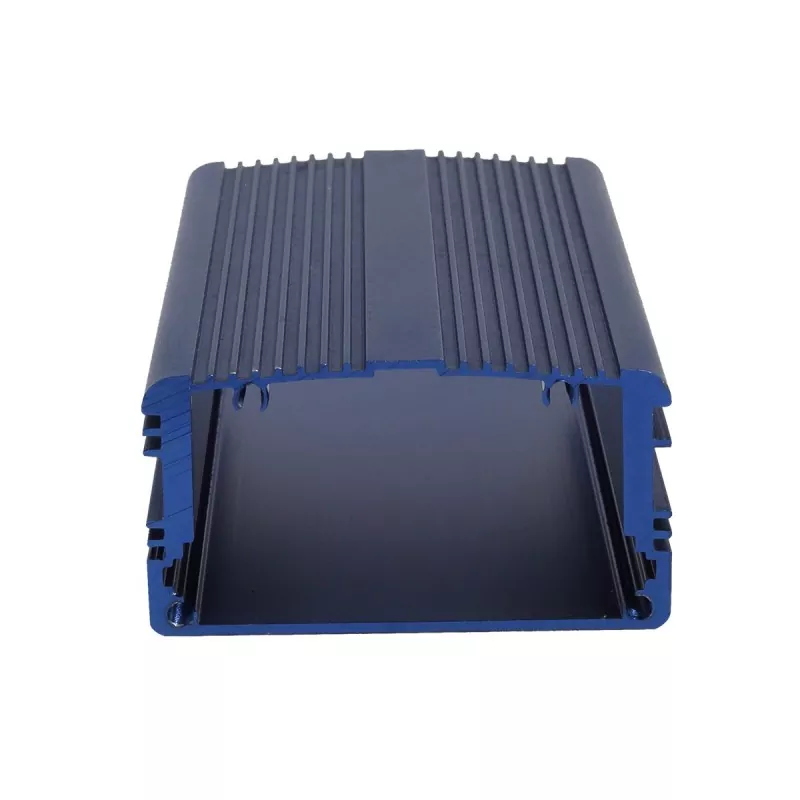

Carcasa de caja de control industrial de aluminio de 60 × 33 mm

El ancho de 60 mm proporciona un amplio espacio de diseño de PCB, capaz de acomodar placas de circuito de mayor tamaño y múltiples interfaces dispuestas una al lado de la otra; la altura de 33 mm ofrece suficiente espacio vertical interno, capaz de acomodar componentes más altos (como condensadores electrolíticos con una altura de aproximadamente 30 mm, transformadores pequeños, relés, disipadores de calor medianos, etc.), lo que admite una integración de sistemas de circuitos más complejos.

La carcasa de caja de control industrial de aluminio de 60×33 mm es particularmente adecuada para su uso en instrumentos y medidores, equipos de comunicación de energía, equipos de ingeniería de metro, equipos médicos, sistemas de transmisión pública, cajas de blindaje, gabinetes de suministro de energía para vehículos, servidores de video, plataformas inalámbricas, módulos GPS/GPRS, gabinetes de inversores, gabinetes antiinterferencias, carcasas de disipador de calor de CPU, módulos de potencia, equipos de control industrial y otros dispositivos electrónicos de tamaño mediano con altos requisitos de espacio interno.

Ventajas del producto

01 | Cuerpo de 60×33 mm de ancho, diseño de altura media

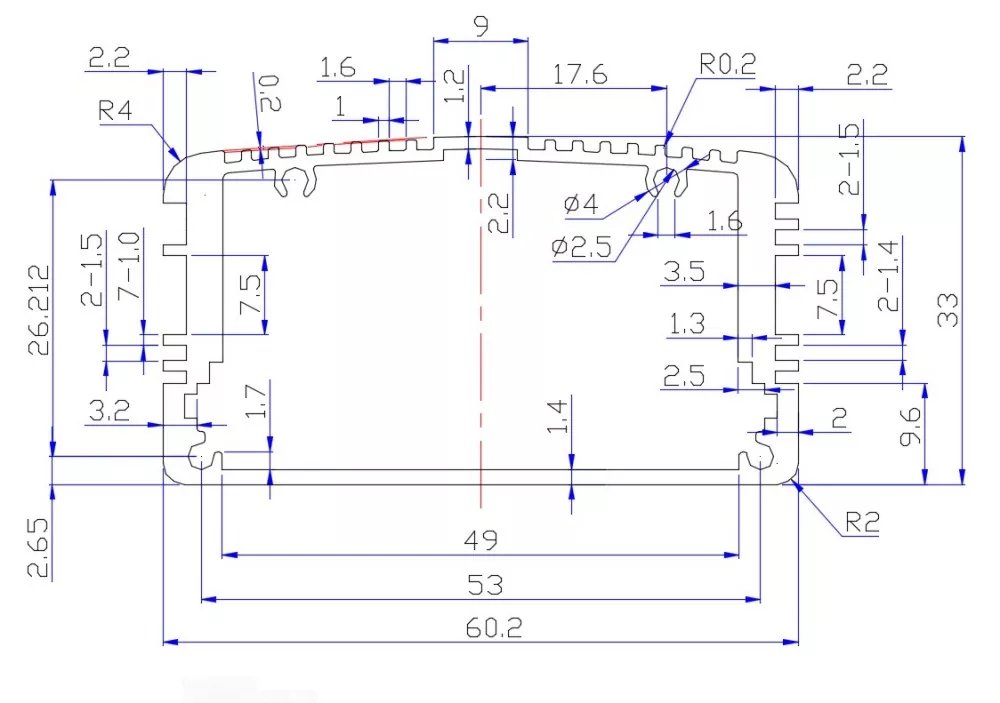

El tamaño de la sección transversal de 60 mm de ancho × 33 mm de alto proporciona un amplio espacio de embalaje para equipos electrónicos de tamaño mediano.

El ancho de 60 mm es más ancho que las especificaciones comunes de 52-58 mm, se adapta a diseños de PCB más grandes y admite más módulos de función y diseño de interfaz uno al lado del otro, cumpliendo con los requisitos de diseño de entrada/salida multicanal; la altura de 33 mm mantiene un grosor moderado del dispositivo al tiempo que proporciona un amplio espacio de montaje de componentes: la altura de 33 mm puede acomodar condensadores electrolíticos de alrededor de 30 mm de altura, pequeños transformadores, relés y disipadores de calor de altura media, lo que respalda las necesidades de integración de sistemas de circuitos relativamente complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 60 × 33 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, interfaces de antena SMA, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Orificios de montaje y orificios de montaje en pared
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

60×33 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica (conductividad térmica de aproximadamente 200 W/(m·K)). Combinado con el diseño de cuerpo de 60 mm de ancho y la gran área del gabinete, puede ayudar de manera efectiva a que los dispositivos de alimentación internos disipen el calor. Para equipos con una gran generación de calor, como módulos de potencia e inversores, la propia carcasa de aluminio es un disipador de calor eficiente.

07 | Excelente rendimiento de blindaje electromagnético

La carcasa de aluminio de 60×33 mm puede servir como una buena solución de blindaje electromagnético. El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético y, combinado con el amplio espacio interno de 33 mm, puede prevenir eficazmente la interferencia electromagnética, lo que es adecuado para la protección del embalaje de circuitos de precisión y módulos de alta frecuencia.

08 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la carcasa de aluminio de 60 × 33 mm?

60×33 mm pertenece a la categoría de carcasa de aluminio de cuerpo ancho y altura media: el ancho de 60 mm se adapta a PCB más grandes y más módulos de funciones uno al lado del otro; la altura de 33 mm proporciona un amplio espacio vertical interno para componentes más altos y disipadores de calor medianos. Esta especificación se usa ampliamente en instrumentos y medidores, comunicaciones eléctricas, ingeniería de metros, equipos médicos, sistemas de megafonía y otras industrias.

1. Instrumentos, medidores y equipos de medición

60×33 mm es una solución de embalaje ideal para productos de instrumentos y medidores:

• Cajas para instrumentos y medidores
• Instrumentos de adquisición de datos
• Cajas de generadores de señal
• Analizadores de energía
• Equipo de prueba
• Instrumentos de medición de precisión
• Equipos de prueba electrónicos.

¿Por qué el formato 60×33 mm es adecuado para instrumentos y medidores? Los instrumentos y medidores normalmente necesitan un diseño de PCB más amplio para acomodar circuitos de procesamiento de señales y múltiples interfaces. El ancho de 60 mm proporciona un amplio espacio de montaje y la altura de 33 mm puede acomodar transformadores, relés y componentes de altura media. La carcasa de aleación de aluminio proporciona una buena protección para instrumentos y medidores, reduciendo el impacto de factores ambientales externos innecesarios y extendiendo así su vida útil.

2. Equipos de comunicación de energía

• Módulos de comunicación de potencia.
• Equipos de comunicación de ingeniería de metro.
• Módulos de conversión de señal
• Equipo de estación base de comunicación.
• Módulos de transmisión de datos
• Servidores de vídeo

¿Por qué 60 × 33 mm son adecuados para comunicaciones eléctricas? Los equipos de comunicación de energía necesitan un diseño de PCB más amplio para acomodar múltiples interfaces de comunicación y circuitos de procesamiento. El ancho de 60 mm admite múltiples interfaces una al lado de la otra, y la altura de 33 mm puede acomodar la instalación apilada de módulos de alimentación y módulos de comunicación.

3. Módulos GPS/GPRS y equipos de seguimiento de posicionamiento

• Cajas para módulos GPS/GPRS
• Rastreadores GPS para vehículos
• Dispositivos de posicionamiento y seguimiento de activos.
• Módulos de posicionamiento exterior
• Terminales de plataforma inalámbricos

¿Por qué 60×33 mm es adecuado para módulos GPS? Los dispositivos de rastreo GPS necesitan un diseño de PCB más amplio para acomodar módulos GPS, módulos de comunicación, antenas y baterías. El ancho de 60 mm proporciona un amplio espacio de montaje y la altura de 33 mm puede acomodar baterías de mayor capacidad o circuitos más complejos.

4. Módulos de potencia

• Módulos de fuente de alimentación conmutados
• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Fuentes de alimentación de comunicación.
• Fuentes de alimentación AC/DC, fuentes de alimentación reguladas

¿Por qué es adecuado el tamaño de 60×33 mm para módulos de potencia? Los módulos de potencia normalmente necesitan acomodar componentes como condensadores electrolíticos (las alturas pueden alcanzar los 30 mm), pequeños transformadores y disipadores de calor. La altura de 33 mm proporciona un amplio espacio de montaje y el ancho de 60 mm puede adaptarse a diseños de PCB anchos.

5. Cajas de blindaje y aplicaciones antiinterferencias

La carcasa de aluminio de 60×33 mm puede servir como una excelente solución de blindaje electromagnético:

• Cajas de blindaje electrónico
• Cajas para dispositivos antiinterferencias
• Blindaje del módulo de alta frecuencia
• Cajas de protección de circuitos de precisión.
• Carcasas para disipadores de calor de CPU

6. Equipo médico

• Gabinetes para equipos médicos
• Módulos de prueba
• Módulos de equipos de monitoreo
• Instrumentos médicos portátiles

7. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de accionamiento de motor
• Módulos de expansión de E/S
• Equipos de control de automatización.

8. Equipos de megafonía y audio

• Equipos de megafonía
• Circuitos amplificadores
• Equipo de audio

Artículo de personalización

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

En la superficie de la carcasa de aluminio de 60 × 33 mm se puede mecanizar lo siguiente:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

¿Por qué elegir Boyuan Hardware?

Para los fabricantes de equipos electrónicos, lo que más importa es si el proveedor puede completar el mecanizado de soporte, como longitud, placas finales, aberturas de interfaz, ventanas de pantalla, orificios de montaje, estructuras de disipación de calor, estructuras de PCB, tratamiento de superficies y logotipos de acuerdo con el producto real.

Boyuan Hardware se ha centrado en la industria de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, brindando mecanizado personalizado de gabinetes de aluminio.

Desde el perfil de aluminio estándar de 60×33 mm hasta el gabinete electrónico acabado mecanizado por CNC, podemos mecanizar de acuerdo con los requisitos del producto del cliente.

Si está buscando una carcasa de caja de control industrial de aluminio de 60 × 33 mm, puede enviar las dimensiones de su PCB, dibujos del producto o modelos 3D. Podemos confirmar las especificaciones, el método de mecanizado y el plan de personalización de acuerdo con la estructura de su producto.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 60 × 33 mm?

60 × 33 mm pertenece a la categoría de carcasa de aluminio de altura media y cuerpo ancho. Las aplicaciones principales incluyen instrumentos y medidores, equipos de comunicación de energía, equipos de ingeniería de metro, equipos médicos, sistemas de megafonía, cajas de blindaje, gabinetes de suministro de energía para vehículos, servidores de video, plataformas inalámbricas, módulos GPS/GPRS, gabinetes de inversores, gabinetes de dispositivos antiinterferencias, gabinetes de disipadores de calor de CPU, módulos de energía, equipos de control industrial, etc. El ancho de 60 mm proporciona un amplio espacio de diseño de PCB y la altura de 33 mm se adapta a componentes más altos.

2. ¿Es 60 × 33 mm la longitud del gabinete?

El número 60 × 33 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 60×33 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 33 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 25 y 30 mm de altura y la altura interna de 33 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Puede la altura de 33 mm acomodar un transformador?

Sí. La altura de 33 mm puede acomodar pequeños transformadores, relés y otros componentes más altos. Se necesita una confirmación específica según las dimensiones de su transformador.

6. ¿El tamaño de 60×33 mm es adecuado para cajas de blindaje?

Muy adecuado. El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético y el amplio espacio interno de 33 mm puede acomodar sistemas de circuitos complejos, previniendo eficazmente las interferencias electromagnéticas.

7. ¿El tamaño de 60×33 mm es adecuado para módulos de potencia?

Muy adecuado. Los módulos de potencia normalmente necesitan acomodar componentes como transformadores y condensadores electrolíticos. La altura de 33 mm proporciona un amplio espacio de montaje y el ancho de 60 mm puede adaptarse a diseños de PCB anchos.

8. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación y otras estructuras de disipación de calor según los dibujos del cliente para ayudar al equipo a disipar el calor.

9. ¿Se pueden mecanizar las interfaces de antena SMA?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 60 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

10. ¿Se pueden seleccionar diferentes colores?

Sí. La carcasa de aluminio puede lograr diferentes efectos de apariencia mediante procesos como el anodizado, y el color se puede personalizar arbitrariamente según los requisitos del cliente.
