Caja electrónica de aluminio compacta de 25 × 25 mm para dispositivos optoelectrónicos

En comparación con las carcasas de plástico, las carcasas de aleación de aluminio ofrecen una resistencia estructural superior y un acabado metálico de primera calidad. Además, el mecanizado CNC permite la personalización de funciones como recortes de interfaz, orificios de montaje, orificios roscados y ranuras. El perfil compacto de 25×25 mm es especialmente adecuado para productos como módulos de control de PCB, módulos de comunicación, sensores, dispositivos de adquisición de datos, terminales IoT, pequeños controladores e instrumentos electrónicos.

Ventajas clave del producto

01 Estructura compacta

La sección transversal de 25×25 mm es ideal para productos electrónicos con restricciones de tamaño estrictas.

Para dispositivos que albergan PCB, módulos de circuitos o componentes electrónicos pequeños, esta carcasa compacta de aluminio ayuda a minimizar el espacio total del producto.

02 Construcción de perfiles de aluminio extruido

El cuerpo principal del recinto está formado mediante extrusión de perfil de aleación de aluminio.

Si bien las dimensiones de la sección transversal permanecen fijas, la longitud se puede cortar para cumplir con los requisitos específicos del producto, lo que permite que una sola especificación de gabinete se adapte a PCB y módulos electrónicos de diferentes longitudes.

Esta estructura es particularmente adecuada para líneas de productos electrónicos que requieren un desarrollo basado en series.

03 Adecuado para montaje en PCB

El gabinete se puede diseñar con ranuras de montaje internas o estructuras de soporte para asegurar PCB y otros componentes electrónicos.

Este diseño simplifica las disposiciones de montaje interno y garantiza un ajuste estable entre la PCB y el gabinete.

04 Admite personalización CNC

Los perfiles estándar son sólo el punto de partida.

Boyuan Hardware ofrece servicios de mecanizado CNC para carcasas de aluminio de 25 × 25 mm según los dibujos del cliente, que incluyen:

• Recortes de interfaz
• Orificios para tornillos
• Agujeros roscados
• Orificios de posicionamiento
• Surcos
• Pasos
• avellanadores
• Chaflanes
• Otras características personalizadas

05 Longitud personalizable

Si bien 25×25 mm define la especificación de la sección transversal, la longitud del producto se puede cortar para que coincida con las dimensiones reales del dispositivo. Por lo tanto, se puede utilizar para PCB y módulos electrónicos de diferentes longitudes sin necesidad de rediseñar la estructura de la carcasa para cada longitud específica.

La longitud mecanizable específica se determina en función del material, el acabado de la superficie y los requisitos del producto.

06 Vivienda metálica: equilibrio entre estructura y estética

La aleación de aluminio ofrece propiedades livianas y una excelente integridad estructural al tiempo que conserva una textura metálica natural.

Los tratamientos superficiales como el cepillado, el arenado y el anodizado permiten diversos efectos visuales, dando a los pequeños dispositivos electrónicos una apariencia profesional.

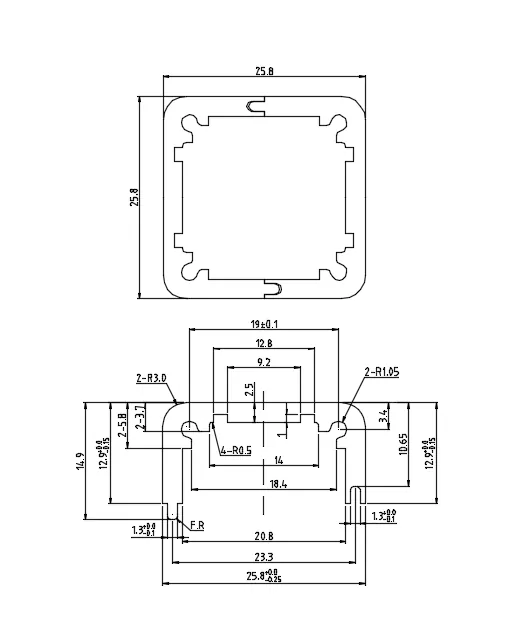

Especificaciones técnicas

Nota: Los grados de material específicos, los espesores de pared, los rangos de longitud, las tolerancias dimensionales y los colores de acabado de la superficie están sujetos a los dibujos reales del producto y a los requisitos del pedido.

Aplicaciones adecuadas

El perfil de 25×25 mm es una especificación de carcasa de aluminio compacta, lo que la hace ideal para módulos electrónicos pequeños y productos basados ​​en PCB en lugar de chasis de equipos grandes.

1. Módulos electrónicos PCB

Esta es una aplicación típica para la carcasa de aluminio de 25×25 mm.

Adecuado para:

• Módulos de control de PCB
• Módulos de adquisición de datos
• Módulos de circuito de control
• Pequeños controladores electrónicos
• Módulos electrónicos integrados

El cuerpo del perfil de aluminio se puede cortar para que coincida con la longitud de la placa de circuito impreso y luego se puede cerrar con tapas finales.

2. Dispositivos de IoT

Adecuado para pequeños terminales IoT y módulos de comunicación, como:

• Módulos de control de IoT
• Terminales de adquisición de datos
• Módulos de comunicación inalámbrica
• Módulos de monitoreo remoto
• Nodos de sensores inteligentes

La estructura compacta de 25×25 mm facilita el diseño de dispositivos miniaturizados.

3. Módulos de comunicación

Si se requiere una carcasa protectora independiente para módulos de comunicación pequeños, la carcasa de aluminio de 25×25 mm sirve como una solución compacta.

Se puede realizar mecanizado CNC para adaptarse a las interfaces del módulo y los requisitos de montaje. Los ejemplos incluyen:

• Módulos de comunicación
• Módulos de conversión de señal
• Módulos de transmisión de datos
• Módulos de red a pequeña escala
• Terminales de comunicación inalámbrica

4. Sensores y módulos de detección

La carcasa compacta de 25×25 mm es adecuada para unidades de tamaño pequeño como:

• Módulos de sensores industriales
• Módulos de adquisición de datos
• Módulos de medición
• Módulos electrónicos de detección
• Módulos de monitoreo ambiental

Las dimensiones finales dependen del tamaño de la PCB interna y de los componentes electrónicos.

5. Módulos de control industrial

Adecuado para pequeños módulos electrónicos de control y automatización industrial, tales como:

• Módulos de control
• módulos de E/S
• Módulos de conversión de señal
• Módulos de adquisición de datos
• Pequeños controladores

Para la instalación de equipos internos, se pueden mecanizar orificios de montaje u otras características estructurales de acuerdo con la ubicación de instalación específica.

Opciones de personalización

Tratamiento superficial

Anodizado

El anodizado es un tratamiento superficial común para las carcasas de aluminio; altera la apariencia y las propiedades de la superficie al tiempo que permite varios acabados de color.

Arenado

El chorro de arena crea una textura mate uniforme en la superficie del aluminio, lo que la hace ideal para equipos electrónicos industriales y carcasas de instrumentos.

Acabado cepillado

El cepillado crea una veta metálica regular, preservando el aspecto y la sensación metálicos distintivos de la aleación de aluminio.

Grabado láser

En la superficie de la carcasa de aluminio se puede grabar lo siguiente:

• Logotipos
• Modelos de productos
• Etiquetas de interfaz
• Números de serie
• Texto y gráficos

Serigrafía

Adecuado para logotipos, textos y marcas funcionales multicolores.

Fabricación profesional de carcasas de aluminio personalizadas

No solo fabricamos la carcasa electrónica compacta de aluminio estándar de 25 × 25 mm para dispositivos optoelectrónicos, sino que también ofrecemos personalización según la estructura específica de su producto.

Simplemente proporcionenos:

• dibujos 2D
• modelos 3D
• Muestras físicas
• Dimensiones del producto

Luego evaluaremos los requisitos de fabricación en función de las necesidades específicas de su producto.

Mecanizado CNC para requisitos no estándar

Para los productos que no pueden acomodarse únicamente con el perfil estándar de 25 × 25 mm, se puede lograr la personalización mediante el mecanizado CNC posterior.

Características como:

• Recortes de interfaz
• Orificios de montaje
• Agujeros roscados
• Surcos
• Pasos
• Logotipos

...todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si el ancho de su PCB es cercano a 25 mm

Considere primero la especificación de 25 × 25 mm y luego verifique el ajuste estructural según el grosor de la PCB, el método de montaje y la altura de los componentes internos.

Si las longitudes de PCB varían

No es necesario cambiar a una especificación diferente; El perfil de aluminio se puede cortar a la longitud necesaria.

Si se requiere instalación de interfaz

Se pueden agregar recortes CNC al cuerpo del perfil principal o a las placas finales.

Los ejemplos comunes incluyen puertos USB, conectores RJ45, conectores de alimentación, otros conectores, luces indicadoras, etc.

Si se requiere instalación de PCB

Las ranuras internas, los orificios de montaje u otros métodos de fijación se pueden determinar según el diseño de la PCB.

Si 25×25 mm es demasiado pequeño

Puede seleccionar una especificación de perfil de aluminio más grande según las dimensiones de la PCB u optar por un diseño de gabinete personalizado (no estándar).

Certificaciones y cumplimiento

Boyuan se compromete a cumplir con los estándares internacionales de calidad, medio ambiente y seguridad. Nuestras cajas electrónicas de aluminio se fabrican bajo un estricto control de calidad y cumplen con las regulaciones industriales pertinentes.

Certificaciones disponibles:

• Informe SGS: informe de inspección y pruebas de terceros emitido por SGS, que verifica la calidad y las especificaciones del producto.
• Informe de cumplimiento de SVHC: confirma el cumplimiento de los requisitos de EU REACH SVHC (sustancias muy preocupantes).

Nota: Las copias del certificado están disponibles a pedido. Por favor contáctenos para obtener las últimas versiones válidas.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa electrónica compacta de aluminio de 25 × 25 mm para dispositivos optoelectrónicos?

El modelo de 25×25 mm es una carcasa de aluminio compacta adecuada para PCB pequeños, módulos de comunicación, módulos de IoT, sensores, módulos de adquisición de datos, módulos de control y otros dispositivos electrónicos pequeños.

2. ¿25×25 mm se refiere a la longitud del gabinete?

El número 25 × 25 mm normalmente se refiere a las dimensiones de la sección transversal del gabinete. La longitud del producto se puede cortar para adaptarse al dispositivo real y al tamaño de PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 25×25 mm?

Sí. La longitud del recinto del perfil de aluminio se puede cortar según los requisitos del producto; la longitud específica se confirma según el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Se pueden mecanizar agujeros en la carcasa de aluminio?

Sí. Boyuan Hardware puede realizar cortes, taladrados, roscados, avellanados, biselados y otros procesos de mecanizado CNC basados ​​en los dibujos del cliente.

5. ¿Se pueden mecanizar recortes para interfaces como USB y RJ45?

Sí. El mecanizado CNC se puede realizar para ubicaciones de interfaz específicas según los dibujos del cliente. La viabilidad depende de las dimensiones de la interfaz y de la estructura del recinto.

6. ¿Se puede instalar una PCB?

Sí. Las estructuras de montaje se pueden diseñar para adaptarse a las dimensiones de la PCB y al método de instalación. Las cajas electrónicas de perfil de aluminio se utilizan comúnmente para alojar PCB y módulos electrónicos.

7. ¿Se pueden personalizar las placas finales?

Sí. Las dimensiones, la ubicación de los orificios y la estructura de las placas finales se pueden mecanizar según los requisitos del producto.

8. ¿Se puede agregar un logo?

Sí. Los métodos de aplicación del logotipo, como el grabado láser o la serigrafía, se pueden seleccionar según los requisitos del producto.

9. ¿Se pueden elegir diferentes colores?

Los colores se pueden determinar en función del plan de tratamiento de superficie específico. Los cerramientos de aluminio pueden lograr diversos efectos visuales mediante procesos como el anodizado.

10. ¿Qué pasa si el tamaño de 25×25 mm no se ajusta a mi PCB?

Puede enviarnos las dimensiones de su PCB, la estructura del producto o los modelos 3D. Boyuan Hardware puede ayudar a determinar si la especificación de 25×25 mm es adecuada según las dimensiones reales, o podemos sugerir otras especificaciones de perfiles de aluminio o proporcionar mecanizado personalizado.

¿Por qué elegir Boyuan?

Para los fabricantes de dispositivos electrónicos, es fundamental que el proveedor pueda manejar el mecanizado necesario (como longitud, placas finales, interfaces, orificios de montaje, integración de PCB, acabado de superficies y aplicación de logotipo) para adaptarse al producto real.

Boyuan Hardware se ha especializado en la industria de chasis y carcasas de aluminio durante más de 20 años, operando una instalación de fabricación de aproximadamente 10.000 metros cuadrados y ofreciendo servicios de mecanizado de carcasas de aluminio personalizados.

Desde perfiles de aluminio estándar de 25 × 25 mm hasta gabinetes electrónicos acabados mecanizados por CNC, podemos adaptar nuestra producción para satisfacer las necesidades específicas de su producto.

Si está buscando una carcasa electrónica compacta de aluminio de 25 × 25 mm para dispositivos optoelectrónicos, no dude en enviarnos las dimensiones de su PCB, dibujos del producto o modelos 3D.

Luego podemos determinar las especificaciones, los métodos de mecanizado y los planes de personalización adecuados según la estructura de su producto.
