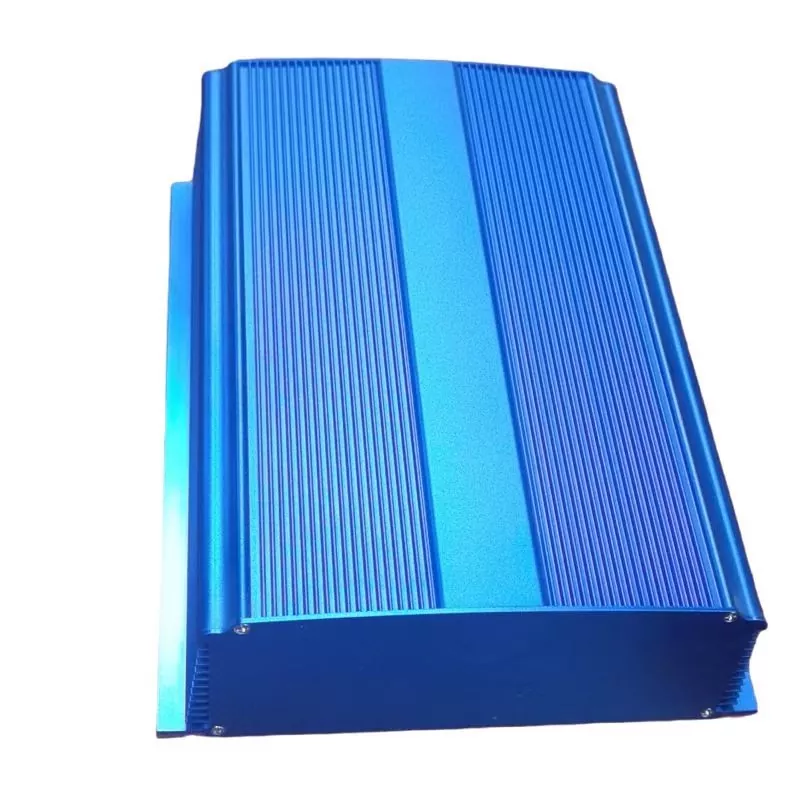

Chasis de extrusión de aluminio de perfil bajo de 34,9 mm para dispositivos electrónicos

El chasis de extrusión de aluminio de perfil bajo de 34,9 mm para dispositivos electrónicos adopta una estructura de perfil de aluminio. La altura del chasis se fija en 34,9 mm y el largo y el ancho se pueden personalizar según las dimensiones de la PCB, la disposición de los componentes internos y los requisitos de instalación del equipo.

El interior del chasis tiene ranuras para tarjetas PCB y ranuras de montaje, que se pueden utilizar para posicionamiento de PCB, montaje de módulos internos y fijación estructural. El perfil de aluminio en sí tiene cierta capacidad de disipación de calor y proporciona espacio para disipación de calor en combinación con la estructura del producto.

En comparación con el chasis ultradelgado de menor altura, la altura de 34,9 mm mantiene un perfil bajo al tiempo que proporciona un espacio de montaje más amplio para PCB, interfaces y componentes electrónicos internos, adecuado para equipos electrónicos que necesitan un equilibrio entre dimensiones compactas y espacio de montaje interno.

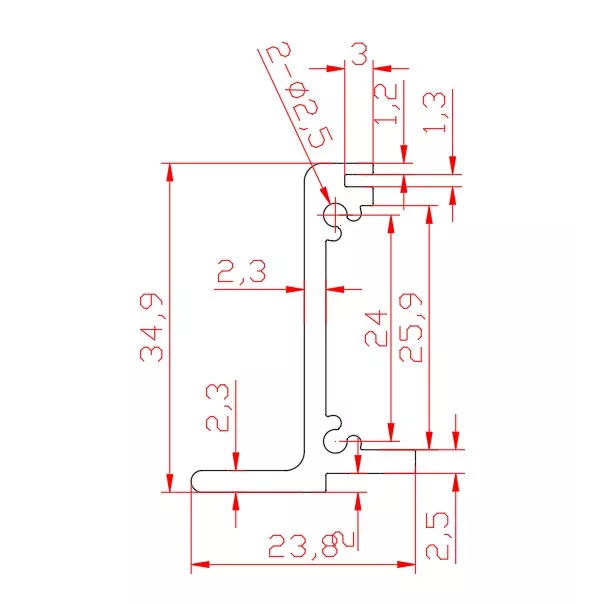

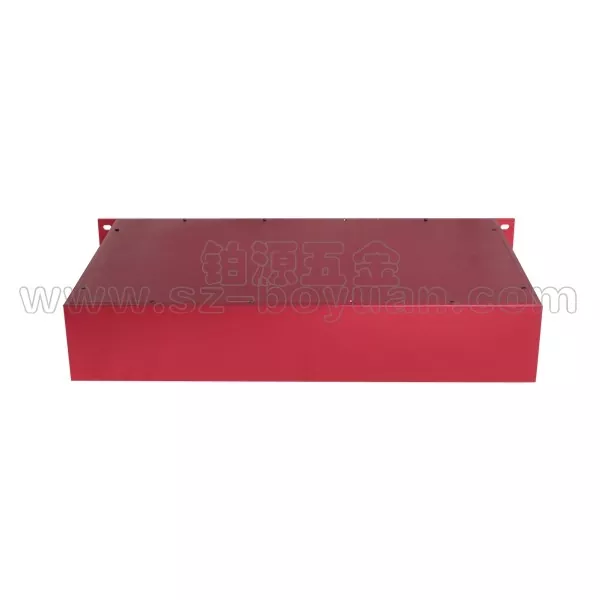

Estructura del producto

Ventajas del diseño

1. Altura fija de 34,9 mm, adecuada para dispositivos electrónicos de bajo perfil

34,9 mm es una altura de chasis relativamente baja, lo que puede reducir el espacio total ocupado por el equipo.

En comparación con el chasis electrónico de altura normal, esta estructura de bajo perfil es más adecuada para aplicaciones con requisitos de grosor del dispositivo, altura de montaje o volumen general.

2. Longitud y ancho personalizables según los requisitos del equipo

La altura del producto está fijada en 34,9 mm, pero el largo y el ancho no son dimensiones fijas.

La longitud y el ancho adecuados se pueden determinar según:

• Dimensiones de la placa de circuito impreso
• Diseño de componentes
• Número de interfaces
• Posición de montaje interna
• Dimensiones generales del equipo
• Espacio de montaje

Por lo tanto, se puede utilizar la misma estructura de perfil de 34,9 mm para dispositivos electrónicos de diferentes tamaños.

3. Ranuras para tarjetas PCB integradas para un montaje conveniente en la placa de circuito

El interior del chasis cuenta con una estructura de ranura para tarjetas, que se puede utilizar para el posicionamiento y montaje de PCB.

En comparación con depender únicamente de postes de tornillos para fijar la PCB, la estructura de la ranura para tarjetas permite que la PCB se coloque a lo largo de la estructura interna del chasis, lo que también ayuda a mantener el diseño interno ordenado.

4. Las ranuras de montaje internas facilitan el diseño modular

Las ranuras de montaje internas se pueden utilizar para montar diferentes piezas estructurales internas, como por ejemplo:

• PCB
• Soportes de montaje
• Módulos electrónicos
• Componentes de fijación

Para equipos que necesitan colocar múltiples componentes dentro de una altura limitada, las ranuras de montaje pueden proporcionar un diseño estructural interno más flexible.

5. La estructura de perfil de aluminio equilibra la resistencia estructural y la disipación de calor

El cuerpo del chasis de perfil de aluminio no solo se utiliza para proteger los componentes electrónicos internos, sino que también proporciona un soporte estructural estable.

El aluminio tiene una buena conductividad térmica y, combinado con la estructura del propio perfil, puede utilizarse para equipos electrónicos que requieran una cierta capacidad de disipación de calor.

6. Los paneles delantero y trasero se pueden mecanizar mediante CNC

Los paneles frontal y posterior se pueden mecanizar según el diseño final de la interfaz del dispositivo, por ejemplo:

• Orificios de interfaz USB
• Orificios de interfaz de alimentación
• Agujeros de la interfaz de comunicación
• Orificios para las luces indicadoras
• Ojales
• Orificios de montaje
• Otras aberturas con formas especiales

Esto permite que el chasis coincida con el diseño de la interfaz de dispositivos electrónicos específicos.

Especificaciones técnicas

Campos aplicables

1. Pequeños dispositivos de adquisición de datos

Adecuado para pequeños dispositivos electrónicos que necesitan instalar PCB, interfaces y módulos de adquisición de datos.

La estructura de perfil bajo de 34,9 mm ayuda a controlar el volumen general del dispositivo, mientras que la longitud y el ancho personalizables se pueden ajustar según el diseño de la interfaz y la PCB.

2. Módulos de comunicación e interfaz

Adecuado para interfaces de comunicación, conversión de señales y módulos electrónicos de tipo conexión.

Los paneles frontal y posterior se pueden mecanizar mediante CNC según la cantidad y los tipos de interfaces, mientras que las ranuras para tarjetas internas se pueden utilizar para el posicionamiento de PCB.

3. Dispositivos electrónicos integrados

Para módulos electrónicos que deben instalarse dentro de equipos, gabinetes de control u otros espacios limitados, el chasis de bajo perfil puede reducir los requisitos de espacio de montaje.

4. Módulos electrónicos industriales

Adecuado para algunos módulos electrónicos industriales pequeños que requieren protección de chasis independiente, como módulos de control, módulos de interfaz y módulos de procesamiento de datos.

5. IoT y dispositivos electrónicos inteligentes

Para dispositivos electrónicos que necesitan integrar PCB, módulos de comunicación e interfaces en un chasis compacto, la altura de 34,9 mm puede lograr un equilibrio entre las dimensiones del dispositivo y el espacio interno.

Artículos personalizables

Proceso de producción

El cliente proporciona dimensiones/dibujos.

↓

Confirme las dimensiones fijas de altura y largo/ancho de 34,9 mm

↓

Confirme los requisitos de montaje interno, PCB y interfaces

↓

Mecanizado de perfiles de aluminio

↓

corte de longitud

↓

Mecanizado CNC de 3 ejes

↓

Mecanizado de paneles delanteros y traseros.

↓

Tratamiento superficial

↓

Inspección de piezas

↓

Montaje del chasis

↓

Inspección de producto terminado

↓

Embalaje y envío

Ventajas de fabricación

Más de 20 años de experiencia en la fabricación de productos de aluminio

Boyuan Hardware ha estado profundamente involucrado en la fabricación de productos de aluminio y productos relacionados con perfiles de aluminio durante más de 20 años, con experiencia en producción de chasis de perfiles de aluminio, gabinetes de aluminio, piezas mecanizadas CNC y otros productos.

Aprox. Sitio de producción de 10.000㎡

El área de producción de la fábrica es de aproximadamente 10,000㎡, con capacidad para mecanizado de productos de aluminio, mecanizado CNC, taladrado, roscado, tratamiento de superficies, ensamblaje e inspección.

Aprox. 300 juegos de moldes existentes

La empresa cuenta con aproximadamente 300 juegos de moldes existentes, que se pueden utilizar para la producción y desarrollo de productos de perfiles de aluminio de diferentes especificaciones.

Mecanizado CNC de 3 ejes

Actualmente, se utiliza principalmente el mecanizado CNC de 3 ejes, y la perforación, roscado, apertura y otros mecanizados de paneles y perfiles del chasis se pueden completar de acuerdo con los dibujos del producto.

Inspección de calidad

Durante la producción, se pueden realizar las inspecciones correspondientes según los requisitos del producto, que incluyen:

• Inspección de apariencia de materias primas y perfiles.
• Inspección de dimensiones de longitud
• Inspección de dimensiones de mecanizado CNC
• Inspección de la posición del agujero
• Inspección de hilo
• Inspección de apariencia del panel
• Inspección de apariencia del tratamiento de superficie.
• Inspección de montaje
• Inspección de apariencia del producto terminado.

Para productos con requisitos explícitos de tolerancia dimensional, la inspección se puede realizar de acuerdo con los dibujos y requisitos técnicos del cliente.

Espectáculo del taller

Preguntas frecuentes

P1. ¿Se puede personalizar la altura del chasis de extrusión de aluminio de perfil bajo de 34,9 mm para dispositivos electrónicos?

La altura de este modelo está fijada en 34,9 mm. El largo y el ancho se pueden personalizar según los requisitos del equipo.

P2. ¿Se puede personalizar el largo y el ancho?

Sí. El largo y el ancho se pueden ajustar según el tamaño de la PCB, el diseño de los componentes, los requisitos de la interfaz y el espacio de instalación.

P3. ¿Puede el chasis acomodar una PCB?

Sí. La estructura de extrusión de aluminio incluye una ranura interna para PCB para posicionamiento e instalación de PCB.

P4. ¿Se pueden personalizar los paneles delantero y trasero?

Sí. Los paneles se pueden mecanizar mediante CNC según las interfaces requeridas, los orificios de montaje, las aberturas de los indicadores y otras características.

P5. ¿Se pueden agregar agujeros de montaje y agujeros roscados?

Sí. Los orificios de montaje, los orificios perforados y los orificios roscados se pueden mecanizar según el plano del producto.

P6. ¿El chasis tiene una estructura de disipación de calor?

Sí. La estructura de extrusión de aluminio proporciona una ruta de disipación de calor y puede diseñarse en torno a la disposición de los componentes internos.
