Chasis de extrusión de aluminio compacto de 35 mm para aplicaciones electrónicas

Este chasis de extrusión de aluminio compacto de 35 mm para aplicaciones electrónicas adopta una estructura de perfil de aluminio. La altura se fija en 35 mm y el largo y el ancho se pueden personalizar según las dimensiones de la PCB, la disposición de los componentes internos y los requisitos de instalación del equipo.

El interior del chasis tiene ranuras para tarjetas PCB y ranuras de montaje, que se utilizan para el posicionamiento de PCB, así como para el montaje de módulos electrónicos internos y piezas estructurales. Al mismo tiempo, la estructura del perfil de aluminio tiene cierta capacidad de disipación de calor, lo que satisface las necesidades básicas de soporte estructural y disipación de calor de pequeños dispositivos electrónicos.

La altura compacta de 35 mm es adecuada para equipos electrónicos que necesitan controlar el volumen general del dispositivo y al mismo tiempo requieren una cierta cantidad de espacio de montaje interno. Al personalizar la longitud y el ancho del chasis, las dimensiones del chasis se pueden hacer para que se ajusten mejor a la PCB real y al diseño de los componentes internos.

Estructura del producto

Lógica estructural

Altura fija de 35 mm → personalización de largo y ancho → ranuras para tarjetas PCB → ranuras de montaje internas → estructura de disipación de calor → mecanizado de paneles frontal y posterior → ensamblaje del chasis

Ventajas principales

1. Altura fija de 35 mm, equilibrio entre dimensiones compactas y espacio interno

La altura de 35 mm mantiene un perfil de dispositivo relativamente compacto, al tiempo que proporciona un espacio de montaje más razonable para PCB y componentes electrónicos internos que un chasis de altura extremadamente baja.

Adecuado para productos con requisitos sobre las dimensiones generales del dispositivo que aún necesitan un cierto espacio de diseño de componentes internamente.

2. Longitud y ancho personalizables según el equipo real

La característica principal de este producto no es una dimensión fija de largo y ancho, sino más bien:

Alto fijo de 35 mm + largo personalizable + ancho personalizable.

La longitud y el ancho del chasis se pueden determinar según los siguientes factores:

• Dimensiones de la placa de circuito impreso
• Diseño de componentes
• Posiciones de interfaz
• Número de módulos internos
• Método de montaje
• Requisitos generales de dimensiones del dispositivo

Esto evita desperdiciar espacio interno para colocar un chasis estándar.

3. Ranuras para tarjetas PCB integradas

El interior del chasis cuenta con ranuras para tarjetas PCB, que se pueden utilizar para el posicionamiento y montaje de la placa de circuito.

Para productos electrónicos que necesitan integrar la PCB directamente en el chasis de perfil de aluminio, las ranuras para tarjetas ayudan a determinar la posición de la PCB y reducen la necesidad de estructuras de fijación adicionales.

4. Las ranuras de montaje internas admiten un diseño flexible

Las ranuras de montaje internas se pueden utilizar para montar diferentes piezas estructurales internas.

Según el diseño del producto, se puede realizar el diseño interno alrededor de la PCB, los módulos electrónicos y otros componentes, haciendo un uso más racional del espacio limitado de 35 mm de altura.

5. La estructura del perfil de aluminio equilibra el soporte y la disipación de calor

La carrocería de perfil de aluminio puede proporcionar una estructura de chasis estable, mientras que el propio aluminio tiene buena conductividad térmica.

Para dispositivos electrónicos pequeños, el diseño de disipación de calor se puede realizar en combinación con la estructura del perfil y la disposición de los componentes internos.

6. Paneles frontal y posterior mecanizables según las interfaces del dispositivo

Los paneles delantero y trasero pueden mecanizarse mediante CNC según la estructura real del dispositivo, por ejemplo:

• Orificios de interfaz de alimentación
• Orificios de interfaz USB
• Agujeros de la interfaz de comunicación
• Orificios para las luces indicadoras
• Ojales
• Orificios de montaje
• Otros agujeros de formas especiales

Esto permite que el chasis coincida con el diseño de la interfaz de dispositivos electrónicos específicos.

Especificaciones técnicas

¿Por qué elegir una altura fija de 35 mm?

Para los chasis de dispositivos electrónicos, lo más pequeño no siempre es mejor.

Si el chasis es demasiado bajo, puede limitar:

• diseño de PCB
• Altura del componente
• Montaje de interfaz
• Diseño estructural interno
• Espacio de disipación de calor

La altura de 35 mm mantiene el dispositivo compacto y al mismo tiempo proporciona un espacio de diseño más generoso para PCB internos y componentes electrónicos que las estructuras ultrabajas.

Al mismo tiempo, la longitud y el ancho se pueden personalizar de forma independiente, de modo que el chasis se puede diseñar de acuerdo con las dimensiones reales de la PCB, en lugar de tener que adaptar la PCB a una carcasa fija.

Campos aplicables

Se recomienda este chasis de extrusión de aluminio compacto de 35 mm para aplicaciones electrónicas para centrarse en dispositivos electrónicos pequeños y compactos que requieren una cierta cantidad de espacio interno, en lugar de cubrir ampliamente todos los equipos industriales.

1. Pequeños módulos de control

Adecuado para módulos de control pequeños que necesitan integrar PCB, circuitos de control e interfaces en un chasis independiente.

La altura de 35 mm puede reducir el espacio total ocupado por el dispositivo, mientras que la longitud y el ancho personalizados coinciden con la placa de circuito interno.

2. Módulos de Adquisición de Datos y Procesamiento de Señales

Para dispositivos que necesitan instalar PCB, interfaces y circuitos de procesamiento de datos, las ranuras para tarjetas internas se pueden usar para el posicionamiento de PCB y el diseño de la interfaz se puede completar a través de paneles personalizados.

3. Dispositivos de interfaz de comunicación

Adecuado para pequeños dispositivos de comunicación, conversión de señal y expansión de interfaz.

La longitud y el ancho del chasis se pueden ajustar según la cantidad de interfaces, las dimensiones de la PCB y el espacio de montaje.

4. Módulos electrónicos integrados

Adecuado para módulos electrónicos que deben instalarse dentro de otros equipos, gabinetes de control o espacios de montaje limitados.

La estructura compacta puede ayudar a controlar el espacio ocupado por el dispositivo manteniendo al mismo tiempo el espacio de montaje interno necesario.

5. IoT y dispositivos electrónicos inteligentes

Para dispositivos electrónicos IoT pequeños que necesitan integrar PCB, módulos de comunicación, fuentes de alimentación e interfaces externas, la altura fija de 35 mm puede lograr un equilibrio entre las dimensiones del dispositivo y el diseño interno.

Artículos personalizables

Mecanizado CNC de 3 ejes

Para el chasis de perfil de aluminio de 35 mm, el posterior mecanizado de precisión del perfil y los paneles se puede completar con mecanizado CNC de 3 ejes.

El contenido de mecanizado puede incluir:

• Aberturas CNC
• Perforación
• tocando
• Mecanizado de orificios de montaje
• Mecanizado de orificios de interfaz
• Panel con orificios de formas especiales
• Agujeros avellanados/avellanados
• Mecanizado de logotipos y marcado.
• Otros mecanizados estructurales requeridos por los planos.

Los elementos de mecanizado reales se determinan de acuerdo con los dibujos y la estructura del producto.

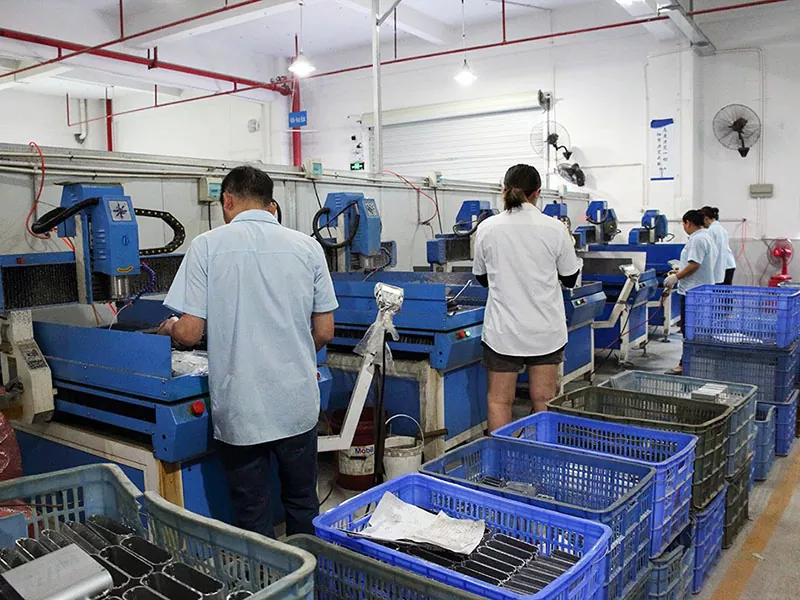

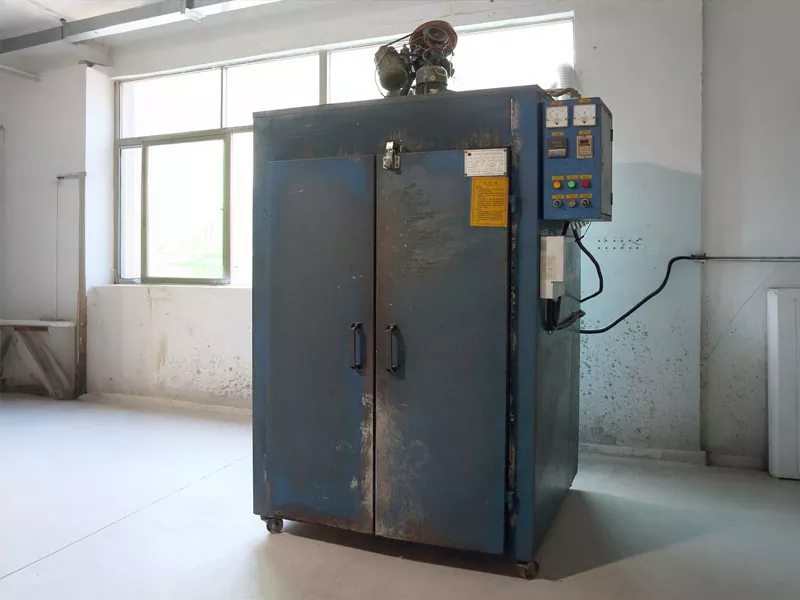

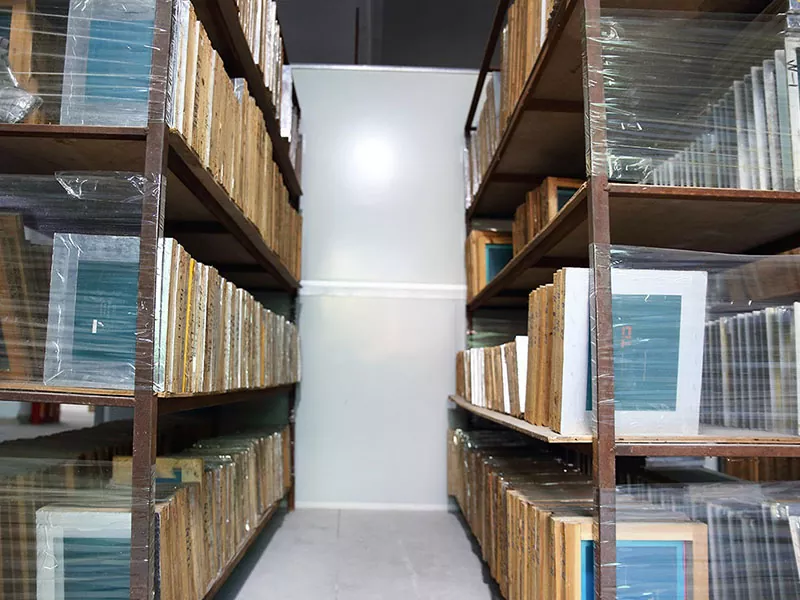

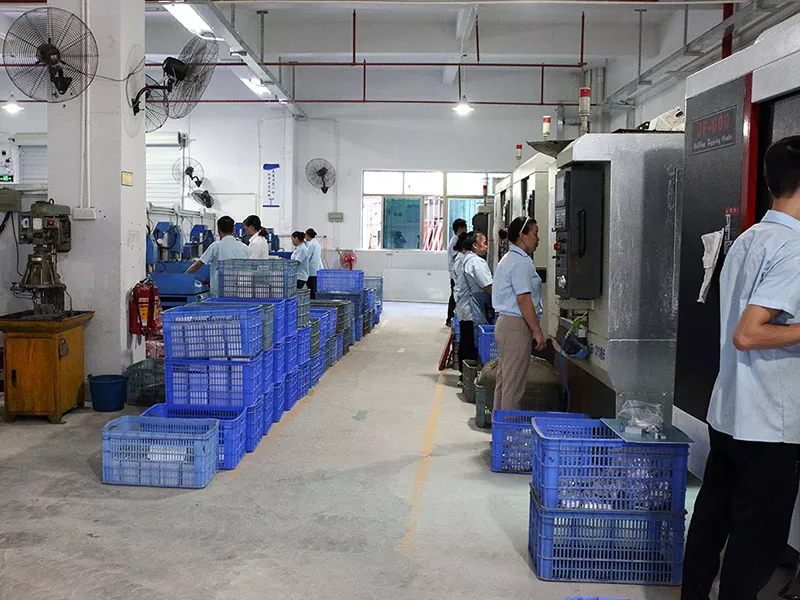

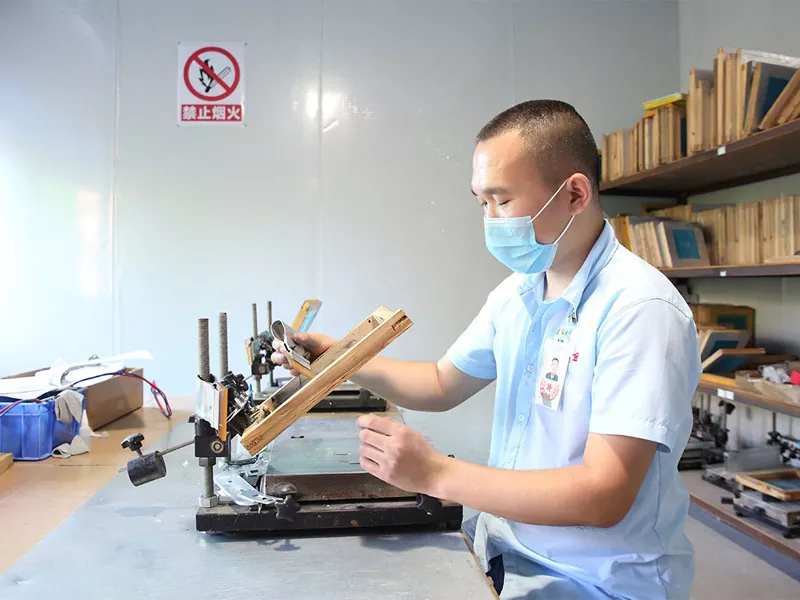

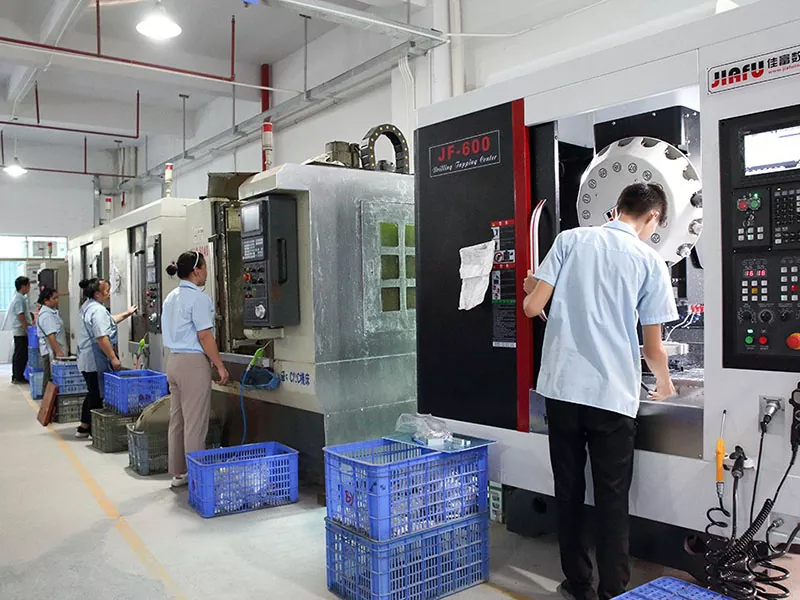

Espectáculo del taller

Inspección de calidad

Según los requisitos del producto se puede realizar lo siguiente:

• Inspección de apariencia de perfil
• Inspección de dimensiones de longitud
• Inspección de dimensiones de mecanizado CNC
• Inspección de la posición del agujero
• Inspección de hilo
• Inspección de dimensiones y apariencia del panel.
• Inspección de apariencia del tratamiento de superficie.
• Inspección de montaje
• Inspección de apariencia del producto terminado.

Para productos con requisitos explícitos de tolerancia dimensional, la inspección se puede realizar de acuerdo con los dibujos y requisitos técnicos del cliente.
