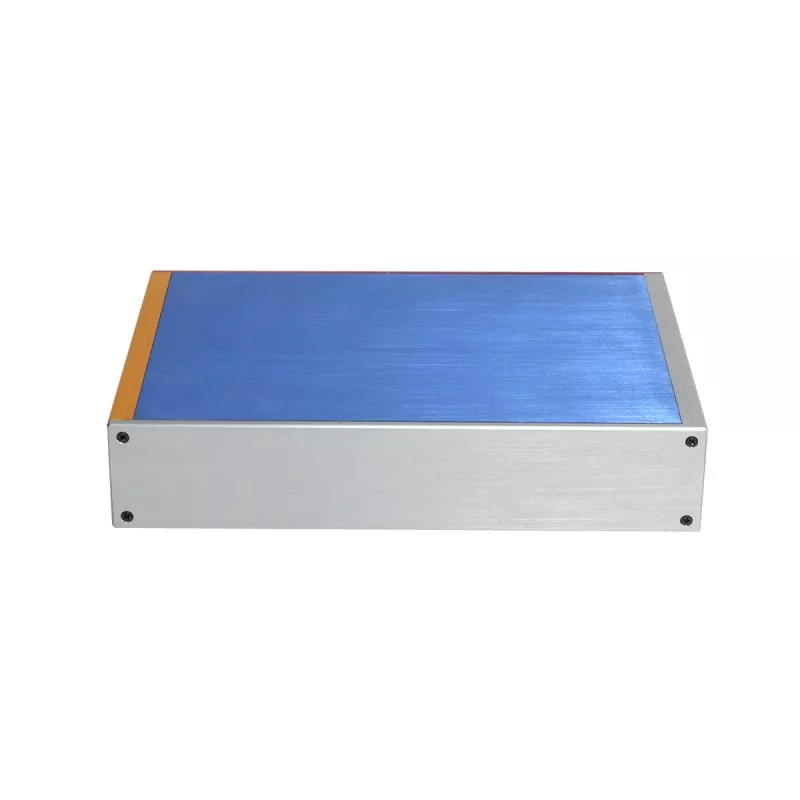

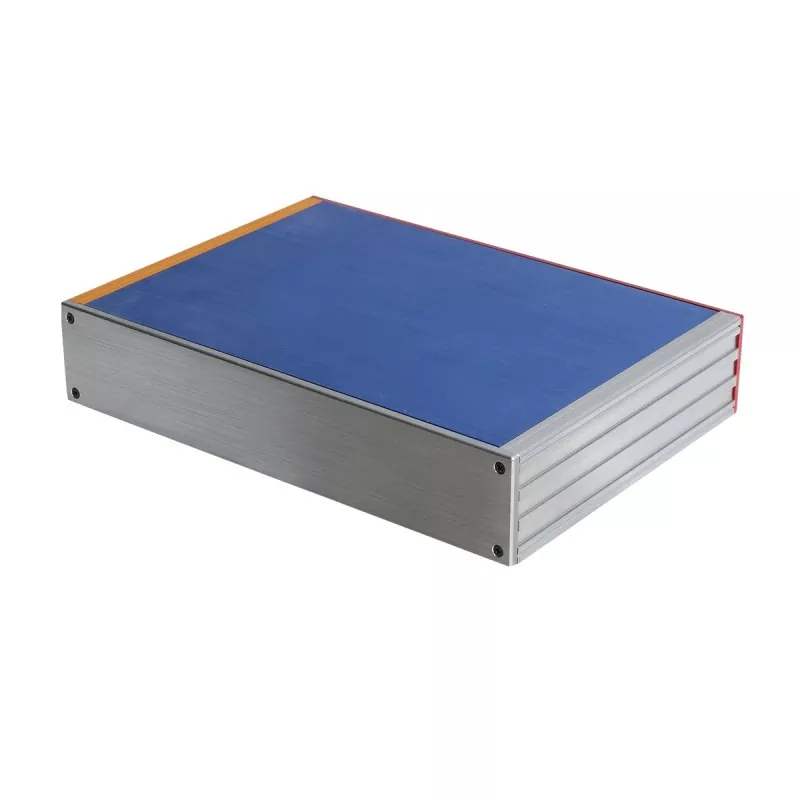

Chasis de instrumentos de aluminio de 56 mm para equipos de medición

Este chasis de extrusión de aluminio de altura fija de 56 mm adopta una estructura de perfil de aluminio. La altura se fija en 56 mm y el largo y el ancho se pueden personalizar según las dimensiones de la PCB, la disposición de los componentes internos y las dimensiones generales del instrumento. La altura de 56 mm proporciona un espacio de montaje más amplio para componentes electrónicos internos que el chasis de perfil bajo, lo que hace que el chasis de instrumentos de aluminio de 56 mm para equipos de medición sea adecuado para equipos de instrumentos que necesitan integrar PCB, módulos electrónicos, interfaces, fuentes de alimentación y estructuras de montaje internas.

Estructura del producto

Lógica estructural

Altura fija de 56 mm → personalización de largo y ancho → ranuras para tarjetas PCB → ranuras de montaje internas → estructura de disipación de calor → mecanizado CNC del panel frontal y posterior → ensamblaje general

Ventajas del diseño

1. Altura fija de 56 mm, adecuada para la disposición interna de equipos de instrumentos

En comparación con el chasis de perfil bajo, la altura de 56 mm ofrece un espacio vertical más amplio y puede acomodar más tipos de componentes electrónicos.

Para equipos de instrumentos que necesitan instalar simultáneamente PCB, módulos electrónicos, interfaces y estructuras de soporte internas, puede reducir las limitaciones de altura del chasis en el diseño interno.

2. Longitud y ancho personalizables, adaptándose a diferentes tamaños de instrumentos

Aunque la altura del producto está fijada en 56 mm, el largo y el ancho se pueden personalizar según el equipo específico.

La longitud y anchura final del chasis se pueden determinar según:

· Dimensiones de la PCB

· Número de módulos internos

· Diseño de la interfaz

· Módulos de potencia

· Dimensiones generales del instrumento

· Espacio de montaje interno

Por tanto, es adecuado para instrumentos electrónicos y equipos de medición de diferentes tamaños.

3. Ranuras para tarjetas PCB para un posicionamiento conveniente de la placa de circuito

El interior del chasis cuenta con ranuras para tarjetas PCB, que se pueden utilizar para el posicionamiento y montaje de la PCB.

Para productos de instrumentos, la placa de circuito interno generalmente necesita mantener una posición relativamente estable con interfaces, circuitos de control y otros módulos, y las ranuras para tarjetas pueden ayudar a lograr un posicionamiento estructural.

4. Las ranuras de montaje internas facilitan el diseño modular

Las ranuras de montaje internas se pueden utilizar para montar:

· Módulos electrónicos

· PCB

· Soportes

· Componentes de fijación

· Otras piezas estructurales internas

La altura de 56 mm combinada con las ranuras de montaje puede proporcionar un espacio de distribución más flexible para los componentes internos.

5. La estructura de perfil de aluminio proporciona soporte estable y ruta de disipación de calor.

El perfil de aluminio como cuerpo principal del chasis puede proporcionar protección estructural y una base de montaje para componentes electrónicos internos.

Al mismo tiempo, el aluminio tiene buena conductividad térmica y, combinado con la estructura del perfil, el chasis de aluminio para instrumentos de 56 mm para equipos de medición puede proporcionar una determinada ruta de disipación de calor para el equipo.

Para requisitos de diseño térmico específicos, se necesita una determinación adicional según la potencia de los componentes electrónicos y el diseño interno.

6. Paneles delantero y trasero adecuados para el diseño de la interfaz del instrumento

Los equipos de instrumentos generalmente requieren múltiples interfaces externas, por lo que los paneles frontal y posterior pueden mecanizarse mediante CNC de acuerdo con las funciones reales.

Mecanizable:

· Interfaces de alimentación

· Interfaces USB

· Interfaces de comunicación

· Interfaces de datos

· Agujeros de luz indicadora

· Ojales

· Agujeros de montaje

· Otros agujeros con formas especiales

Especificaciones técnicas

¿Por qué elegir una altura de 56 mm?

La altura de 56 mm es más adecuada para equipos electrónicos con estructuras internas relativamente complejas.

Cuando el interior del equipo necesita considerar simultáneamente:

PCB + componentes + interfaces + fuente de alimentación + estructuras de montaje + cables de conexión

un chasis de bajo perfil puede restringir el diseño interno.

La altura fija de 56 mm puede proporcionar un espacio interno más amplio, al tiempo que controla las dimensiones generales del equipo mediante un largo y ancho personalizados.

Para productos de instrumentos, esta estructura puede lograr un equilibrio entre el espacio interno, las dimensiones del equipo y la protección estructural.

Campos aplicables

Se recomienda que este modelo se centre en instrumentos, pruebas, mediciones y equipos electrónicos.

1. Instrumentos electrónicos de medición

Adecuado para equipos de medición que necesitan instalar PCB, interfaces de datos y módulos electrónicos internos.

Los paneles frontal y trasero se pueden mecanizar según las interfaces de prueba, las interfaces de alimentación, las luces indicadoras y otros requisitos.

2. Equipo de prueba

Adecuado para algunos módulos de prueba y equipos de prueba electrónicos que requieren una estructura de chasis independiente.

La altura de 56 mm puede proporcionar un espacio de montaje relativamente amplio para módulos y circuitos internos.

3. Instrumentos de adquisición de datos

Para equipos que necesitan integrar circuitos de adquisición de datos, interfaces de comunicación y módulos de alimentación, la longitud y el ancho del chasis se pueden personalizar según las dimensiones de la PCB.

4. Equipos de conversión y procesamiento de señales

Adecuado para equipos electrónicos que necesitan instalar PCB, interfaces de señal y módulos de procesamiento interno.

Las ranuras para tarjetas internas se pueden utilizar para el posicionamiento de PCB y las ranuras de montaje pueden soportar la fijación de otras piezas estructurales internas.

5. Equipo de instrumentos de escritorio

Para instrumentos electrónicos pequeños que deben colocarse en laboratorios, bancos de trabajo o mesas de equipos, la altura de 56 mm puede proporcionar un espacio de montaje interno relativamente amplio y al mismo tiempo mantener compacta la estructura general.

Se recomienda utilizar instrucciones de aplicación como "instrumentos, pruebas, adquisición de datos, procesamiento de señales" en los lanzamientos del sitio web oficial, en lugar de campos específicos como "instrumentos médicos" o "instrumentos militares" que requieren calificaciones o verificación industriales adicionales.

Artículos personalizables

Proceso de producción

El cliente proporciona dibujos del producto o requisitos de dimensiones.

↓

Confirmar altura fija de 56 mm

↓

Confirmar largo, ancho y diseño interno.

↓

Confirmar PCB, interfaces y componentes internos

↓

Mecanizado de perfiles de aluminio

↓

corte de longitud

↓

Mecanizado CNC de 3 ejes

↓

Mecanizado de paneles delanteros y traseros.

↓

Tratamiento superficial

↓

Inspección de dimensiones y apariencia.

↓

Montaje del chasis

↓

Inspección de producto terminado

↓

Espectáculo del taller

Embalaje y envío

Inspección de calidad

Según los requisitos del producto se puede realizar lo siguiente:

· Inspección de apariencia del perfil

· Inspección de dimensiones de longitud

· Inspección de dimensiones de mecanizado CNC

· Inspección de la posición del agujero

· Inspección de hilo

· Inspección de dimensiones y apariencia del panel

· Inspección de la apariencia del tratamiento de superficie

· Inspección de montaje

· Inspección de apariencia del producto terminado

Para productos con requisitos explícitos de tolerancia dimensional, la inspección se puede realizar de acuerdo con los dibujos y requisitos técnicos del cliente.

Preguntas frecuentes

P1. ¿La altura de este chasis de instrumentos es fija?

Sí. La altura de este modelo está fijada en 56 mm, mientras que el largo y el ancho se pueden personalizar.

P2. ¿Se puede personalizar el chasis para diferentes instrumentos?

Sí. El largo y el ancho se pueden personalizar según las dimensiones de la PCB, los componentes internos, el diseño de la interfaz y el tamaño general del equipo.

P3. ¿El chasis tiene una ranura para PCB interna?

Sí. La estructura de extrusión de aluminio incluye una ranura interna para PCB para posicionamiento e instalación de PCB.

P4. ¿Se pueden instalar módulos internos dentro del chasis?

Sí. Las ranuras de montaje internas se pueden utilizar para instalar PCB, módulos electrónicos, soportes y otros componentes estructurales.

P5. ¿Se pueden personalizar los paneles delantero y trasero?

Sí. Los paneles se pueden mecanizar mediante CNC de acuerdo con las interfaces, botones, indicadores, orificios de montaje y otras aberturas requeridos.

P6. ¿El chasis de aluminio proporciona disipación de calor?

La estructura de extrusión de aluminio proporciona una ruta de disipación de calor. Para requisitos térmicos específicos, el diseño debe evaluarse de acuerdo con la potencia del componente y el diseño interno.

P7. ¿Se puede personalizar el color del chasis?

Sí. El acabado y el color de la superficie se pueden personalizar según los requisitos del producto.

P8. ¿Qué capacidad de mecanizado CNC ofrecen?

Boyuan proporciona principalmente mecanizado CNC de 3 ejes para chasis de instrumentos de aluminio y componentes relacionados.
