Chasis de control industrial de aluminio integrado de 42,5 mm

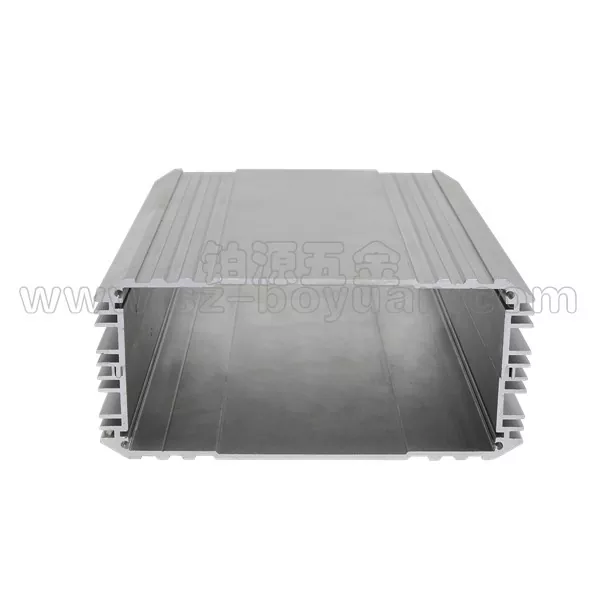

El chasis de control industrial de aluminio integrado de 42,5 mm adopta una estructura de perfil de aluminio. La altura se fija en 42,5 mm y el largo y el ancho se pueden personalizar según la estructura del equipo, las dimensiones de la PCB y el espacio de montaje.

El interior del chasis tiene ranuras para tarjetas PCB y ranuras de montaje, que se utilizan para el posicionamiento de la placa de circuito, así como para el montaje de módulos electrónicos internos, soportes y otras piezas estructurales. La estructura del perfil de aluminio también tiene cierta capacidad de disipación de calor, adecuada para equipos electrónicos que requieren soporte estructural y disipación de calor básica.

La altura de 42,5 mm mantiene un perfil relativamente compacto al tiempo que proporciona un espacio más amplio para PCB, componentes electrónicos, interfaces y estructuras de montaje internas que los chasis de perfil bajo, lo que lo hace adecuado para aplicaciones que deben integrarse en otros equipos o espacios de montaje limitados pero que no pueden utilizar una estructura de chasis excesivamente baja.

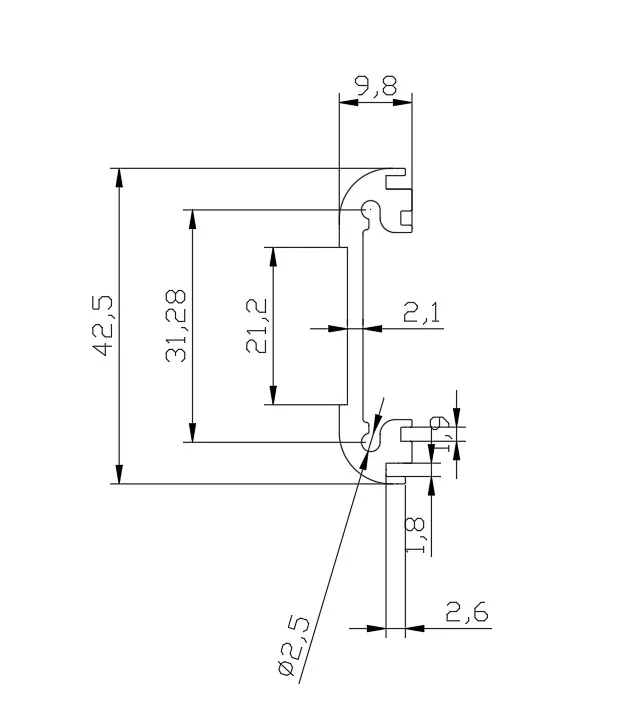

Estructura del producto

Ventajas principales

1. Altura fija de 42,5 mm, adecuada para instalación de equipos integrados

En comparación con el chasis ultradelgado, la altura de 42,5 mm proporciona un espacio interno más amplio y al mismo tiempo mantiene un tamaño general relativamente compacto.

Para módulos electrónicos que deben instalarse en:

• Armarios de control
• Equipo interior
• Racks o espacios de montaje de equipos.
• Estructuras de equipos personalizados
• Dentro de otros dispositivos electrónicos

La longitud y el ancho del chasis se pueden determinar de acuerdo con el espacio de instalación real.

2. Longitud y ancho personalizables para una fácil combinación del espacio de instalación

La altura del chasis de control industrial de aluminio integrado de 42,5 mm se fija en 42,5 mm, mientras que la longitud y el ancho se pueden ajustar según la estructura del equipo.

La longitud y el ancho del chasis se pueden determinar según:

• Posición de instalación
• Dimensiones de la placa de circuito impreso
• Diseño de componentes
• Posiciones de interfaz
• Módulos internos
• Dimensiones generales del equipo

Esta estructura es especialmente adecuada para módulos electrónicos integrados de tamaños no estándar.

3. Ranuras internas para tarjetas PCB para un posicionamiento conveniente de la placa de circuito

El interior del chasis cuenta con ranuras para tarjetas PCB, que se pueden colocar y montar de acuerdo con la estructura de la PCB.

Para equipos que necesitan integrar la placa de circuito dentro del chasis, las ranuras para tarjetas pueden reducir el uso de piezas de soporte adicionales y ayudar a mantener estable la posición de montaje de la PCB.

4. Las ranuras de montaje internas soportan el diseño estructural interno

Además de las ranuras para tarjetas PCB, el interior del chasis también tiene ranuras de montaje, que se pueden utilizar para fijar módulos internos, soportes y otras piezas estructurales.

Para equipos que necesitan integrar múltiples componentes electrónicos dentro de un espacio limitado, el diseño interno se puede realizar de acuerdo con la estructura real.

5. La estructura de perfil de aluminio equilibra el soporte estructural y la disipación de calor

El perfil de aluminio como cuerpo principal del chasis puede proporcionar un soporte estructural estable.

Al mismo tiempo, el aluminio en sí tiene buena conductividad térmica y, combinado con la estructura del perfil, puede ayudar a los equipos electrónicos a disipar el calor.

Para productos con requisitos específicos de disipación de calor más altos, es necesario determinar las soluciones correspondientes de acuerdo con el consumo de energía, el diseño y el diseño térmico real de los componentes electrónicos.

6. Mecanizado de interfaz de dispositivo de soporte de paneles frontal y posterior

Los paneles delantero y trasero pueden mecanizarse mediante CNC según un equipo específico, por ejemplo:

• Interfaces de potencia
• interfaces USB
• Interfaces de comunicación
• Luces indicadoras
• Botones
• Orificios de montaje
• Otras interfaces con formas especiales

Por lo tanto, el chasis se puede adaptar al diseño de la interfaz del equipo electrónico final.

Especificaciones técnicas

Campos aplicables

Se recomienda este modelo para resaltar la "instalación empotrada", distinguiéndolo del modelo compacto anterior de 35 mm.

1. Módulos de control integrados

Adecuado para pequeños módulos de control instalados dentro de equipos de automatización, gabinetes de control u otros equipos.

La altura de 42,5 mm puede proporcionar un espacio de montaje relativamente amplio para PCB de control y componentes internos, mientras que la longitud y el ancho personalizados ayudan a que el chasis coincida con la posición de instalación específica.

2. Módulos de Adquisición de Datos

Para equipos que necesitan instalar circuitos de adquisición, interfaces y módulos de procesamiento de datos, la placa de circuito se puede fijar a través de las ranuras para tarjetas PCB internas y las dimensiones del chasis se pueden personalizar según el espacio de instalación del equipo.

3. Módulos Electrónicos Internos de Equipos Industriales

Adecuado para módulos electrónicos que deben integrarse dentro de equipos grandes, como módulos de control, interfaz o procesamiento de señales.

La longitud y el ancho del chasis se pueden personalizar según el espacio interno del equipo, reduciendo dimensiones externas innecesarias.

4. Equipos de comunicación integrados

Adecuado para módulos de comunicación o interfaz que deben instalarse dentro de otros equipos.

Los paneles frontal y trasero se pueden mecanizar según la interfaz de comunicación, la interfaz de alimentación y otros requisitos.

5. Módulos Electrónicos para Equipos de Automatización

Para módulos electrónicos independientes en equipos de automatización, un chasis de perfil de aluminio puede proporcionar protección estructural independiente, mientras que la longitud y el ancho personalizados se adaptan a la posición de instalación interna del equipo.

Artículos personalizables

Capacidad de mecanizado CNC de 3 ejes

Actualmente, Boyuan Hardware utiliza principalmente mecanizado CNC de 3 ejes y puede realizar mecanizados posteriores en chasis y paneles de perfil de aluminio de 42,5 mm de acuerdo con los dibujos del producto.

El contenido de mecanizado puede incluir:

• Aberturas CNC
• Perforación
• tocando
• Mecanizado de orificios de montaje
• Mecanizado de orificios de interfaz
• Panel con orificios de formas especiales
• Agujeros avellanados/avellanados
• Mecanizado de logotipos y marcado.
• Otros mecanizados estructurales

El contenido de mecanizado específico se determina según los dibujos del producto y los requisitos estructurales.

Proceso de producción

El cliente proporciona dibujos del producto o requisitos de dimensiones.

↓

Confirmar altura fija de 42,5 mm

↓

Confirme la longitud, el ancho y el espacio de instalación empotrado.

↓

Confirmar la disposición de la PCB y de los componentes internos

↓

Mecanizado de perfiles de aluminio

↓

corte de longitud

↓

Mecanizado CNC de 3 ejes

↓

Mecanizado de paneles delanteros y traseros.

↓

Tratamiento superficial

↓

Inspección de dimensiones y apariencia.

↓

Montaje del chasis

↓

Inspección de producto terminado

↓

Embalaje y envío

Sobre Boyuan

Más de 20 años de experiencia en la fabricación de productos de aluminio

Boyuan Hardware se dedica a productos de aluminio y mecanizado relacionado durante más de 20 años, con productos que cubren chasis de perfil de aluminio, gabinetes de aluminio y piezas mecanizadas CNC.

Aprox. Sitio de producción de 10.000㎡

El área de producción de la fábrica es de aproximadamente 10,000㎡, con capacidad para mecanizado de productos de aluminio, mecanizado CNC, taladrado, roscado, tratamiento de superficies, ensamblaje e inspección.

Aprox. 300 juegos de moldes existentes

Con aproximadamente 300 juegos de moldes existentes, disponibles para la producción de productos de perfiles de aluminio de diferentes especificaciones.

Mecanizado CNC de 3 ejes

Actualmente, el CNC de 3 ejes se utiliza principalmente para productos de aluminio y mecanizado relacionado con chasis, completando taladrado, roscado, apertura y otros procesos de acuerdo con los planos del cliente.

Espectáculo del taller

Preguntas frecuentes

P1. ¿La altura de este chasis es fija?

Sí. La altura de este modelo está fijada en 42,5 mm, mientras que el largo y el ancho se pueden personalizar.

P2. ¿Por qué este chasis es adecuado para instalación empotrada?

La altura fija de 42,5 mm proporciona un perfil relativamente compacto y al mismo tiempo deja más espacio interno para la instalación de PCB, componentes y estructuras de montaje. El largo y el ancho también se pueden ajustar para adaptarse al espacio de instalación disponible.

P3. ¿Se puede personalizar el chasis según mi PCB?

Sí. El largo y el ancho se pueden personalizar según las dimensiones de la PCB, el diseño de los componentes y los requisitos de instalación.

P4. ¿El chasis tiene una ranura para PCB interna?

Sí. La estructura de extrusión de aluminio incluye una ranura interna para PCB para posicionamiento e instalación de PCB.

P5. ¿Se pueden personalizar las estructuras de montaje internas?

Sí. Las ranuras de montaje internas y el mecanizado relacionado se pueden diseñar de acuerdo con la estructura del producto.

P6. ¿Se pueden mecanizar los paneles delantero y trasero?

Sí. Los paneles se pueden mecanizar mediante CNC para interfaces, orificios de montaje, indicadores, botones y otras aberturas necesarias.

P7. ¿Se puede utilizar el chasis para componentes que generen calor?

La estructura de extrusión de aluminio proporciona una ruta de disipación de calor. Para productos con requisitos térmicos específicos, el diseño de disipación de calor real debe determinarse según la potencia y el diseño de los componentes.

P8. ¿Qué capacidad de mecanizado CNC ofrecen?

Boyuan proporciona principalmente mecanizado CNC de 3 ejes para chasis de aluminio y componentes relacionados.
