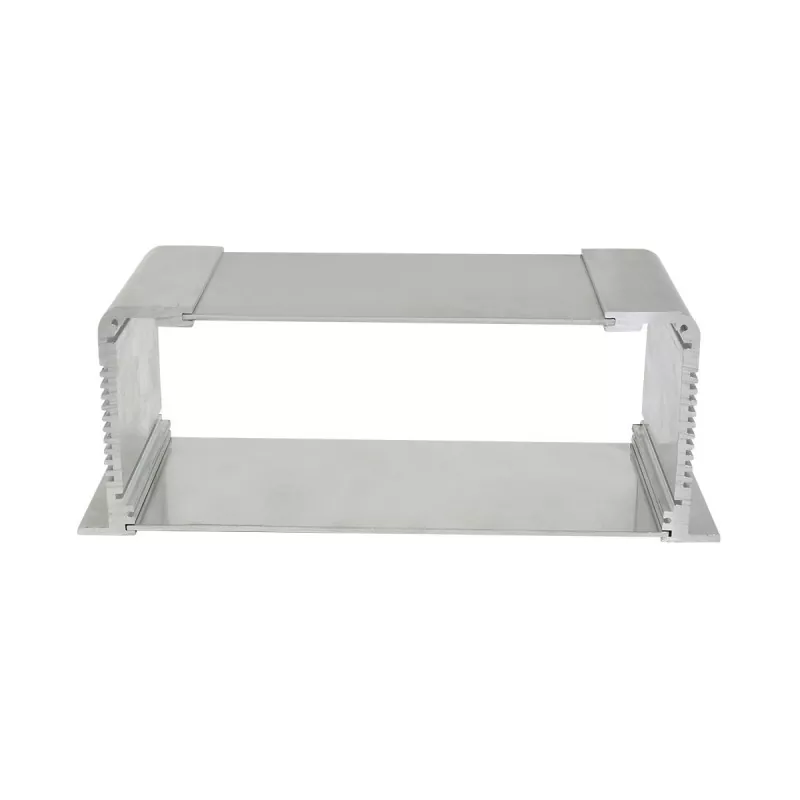

Chasis de electrónica industrial de aluminio extruido de 73,5 mm

El chasis para electrónica industrial de aluminio extruido de 73,5 mm adopta una estructura de perfil de aluminio. La altura del chasis se fija en 73,5 mm y el largo y el ancho se pueden personalizar según el espacio interno del equipo, las dimensiones de la PCB y los requisitos de montaje. Los paneles frontal y trasero pueden mecanizarse mediante CNC de acuerdo con las interfaces del equipo y los requisitos operativos, con aberturas de interfaz, orificios de montaje, orificios roscados y otras estructuras, de modo que el chasis pueda coincidir con equipos electrónicos específicos.

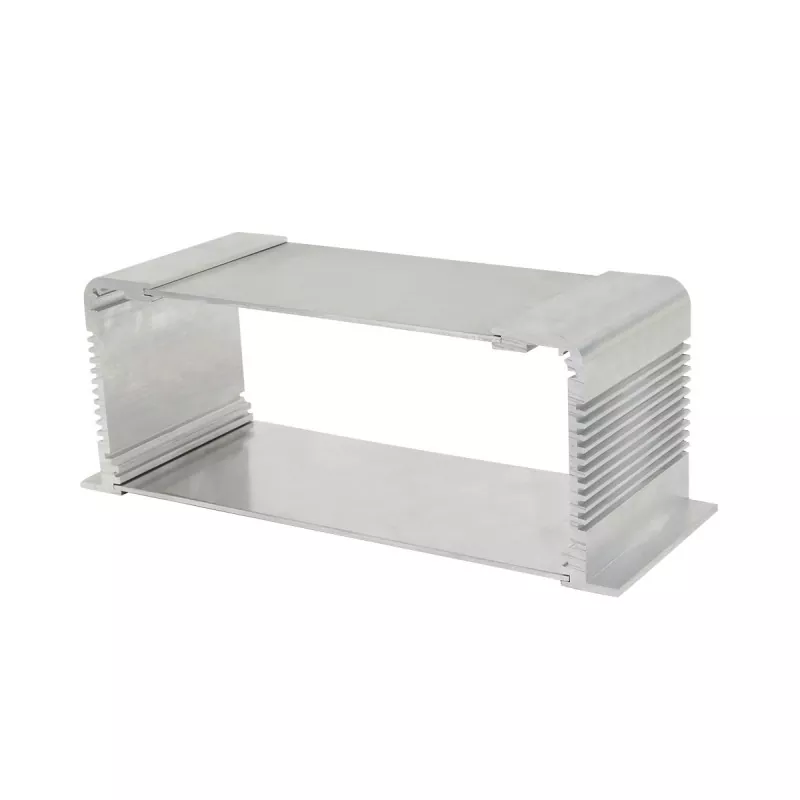

Estructura del producto

Ventajas principales

1. Altura fija de 73,5 mm, adecuada para estructuras internas más complejas

En comparación con los chasis de perfil bajo, como los de 30 mm y 35 mm, la altura de 73,5 mm ofrece un espacio de montaje vertical más amplio y puede acomodar más componentes electrónicos internos.

Es especialmente adecuado para equipos electrónicos industriales que necesitan instalar simultáneamente PCB, componentes eléctricos, conectores y cableado interno.

2. Largo y ancho personalizables según los requisitos

La altura del producto se fija en 73,5 mm, pero el largo y el ancho se pueden diseñar de acuerdo con las dimensiones del equipo del cliente.

La longitud y el ancho apropiados del chasis se pueden determinar según:

· Dimensiones de la PCB

· Diseño de componentes internos

· Posiciones de la interfaz

· Espacio de montaje

· Dimensiones generales del equipo

3. Ranuras para tarjetas PCB integradas

Las ranuras para tarjetas PCB se pueden diseñar dentro del chasis para proporcionar posicionamiento y soporte para las placas de circuito, lo que permite montar la PCB de manera más estable dentro del chasis.

Para equipos electrónicos industriales que contienen múltiples PCB o que requieren posiciones fijas en la placa de circuito, esta estructura es especialmente conveniente.

4. Ranuras de montaje internas para una cómoda disposición de los componentes

Las ranuras de montaje internas pueden diseñarse en coordinación con la estructura interna del equipo, utilizadas para montar o fijar diferentes componentes electrónicos.

En comparación con un chasis simple de tipo cavidad, esta estructura es más adecuada para equipos electrónicos que requieren un diseño modular interno.

5. La estructura de perfil de aluminio equilibra el soporte estructural y la disipación de calor

El perfil de aluminio tiene buena resistencia estructural y conductividad térmica, y puede servir como soporte estructural para equipos electrónicos y al mismo tiempo ayudar a la conducción interna del calor.

Para equipos electrónicos industriales que necesitan funcionar durante períodos prolongados, se pueden diseñar las estructuras de disipación de calor correspondientes en combinación con la disposición de los componentes internos.

6. Los paneles delantero y trasero se pueden mecanizar mediante CNC

Según las interfaces del equipo y los requisitos operativos, los paneles frontal y posterior se pueden mecanizar mediante CNC, lo que incluye:

· Aberturas de interfaz

· Agujeros de montaje

· Agujeros roscados

· Ojales

· Agujeros de luz indicadora

· Área de visualización

· Otras aperturas personalizadas

Esto permite que el chasis coincida con el diseño de la interfaz del equipo electrónico real.

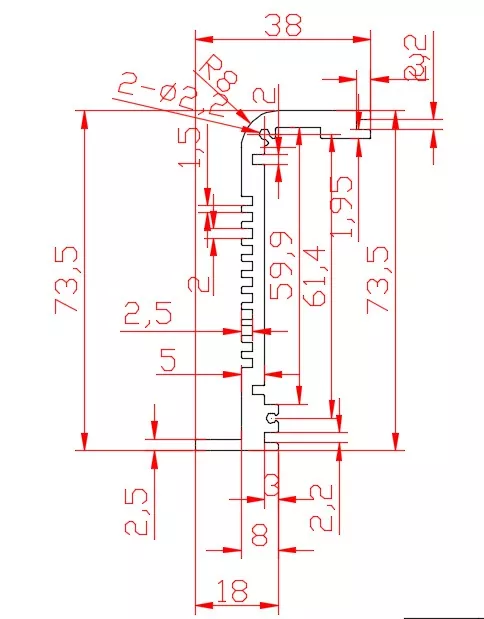

Especificaciones técnicas

¿Por qué elegir una altura de 73,5 mm?

73,5 mm no es simplemente un aumento en la altura del chasis, sino que es más adecuado para equipos electrónicos industriales con estructuras internas más complejas.

En comparación con el chasis de perfil de aluminio de menor altura, el chasis de electrónica industrial de aluminio extruido de 73,5 mm puede proporcionar un espacio vertical interno más amplio, sin cambiar la forma estructural del chasis de perfil de aluminio, ofreciendo más espacio para los siguientes diseños:

· Montaje combinado de múltiples PCB

· Montaje simultáneo de PCB y otros módulos electrónicos

· Más conectores e interfaces

· Enrutamiento de cables interno

· Disposición espacial entre componentes electrónicos.

· Soportes de montaje internos

· Componentes electrónicos que requieren un cierto espacio de disipación de calor

Por tanto, este chasis de 73,5 mm es más adecuado para equipos electrónicos industriales con módulos más funcionales y estructuras internas más complejas.

Campos aplicables

En comparación con el chasis de control industrial de 70 mm, este producto de 73,5 mm no se limita al "control industrial" en sí, sino que es más adecuado como plataforma de chasis de uso general para equipos electrónicos industriales.

1. Equipos de control electrónico industrial

Adecuado para equipos electrónicos industriales que contienen internamente tableros de control, módulos de interfaz y múltiples componentes electrónicos.

La altura interna de 73,5 mm puede proporcionar un espacio de montaje más amplio para tableros de control y otros componentes.

2. Equipos de procesamiento y adquisición de datos industriales

Adecuado para adquisición de datos, procesamiento de señales, comunicación de datos y equipos similares.

Para equipos que necesitan instalar PCB, módulos de interfaz y estructuras de conexión interna, la longitud y el ancho del chasis se pueden personalizar según las dimensiones de la PCB.

3. Equipos de comunicación industrial

Adecuado para equipos electrónicos de comunicación industrial, conversión de interfaz y control de comunicación.

Los paneles frontal y posterior se pueden mecanizar a medida según el diseño de RJ45, puertos serie, interfaces de comunicación y otros conectores.

4. Módulos electrónicos de equipos de automatización

Puede servir como módulo de control electrónico independiente o chasis de módulo de función en equipos de automatización.

Las ranuras para tarjetas internas y las ranuras de montaje pueden ayudar a colocar diferentes componentes electrónicos de acuerdo con la estructura del equipo.

5. Procesamiento de Señales y Módulos Electrónicos

Adecuado para equipos de procesamiento de señales que necesitan instalar múltiples módulos electrónicos, PCB y conectores internamente.

En comparación con el chasis de baja altura, 73,5 mm pueden proporcionar más espacio interno, lo que facilita combinaciones de módulos más complejas.

6. Equipos de instrumentos electrónicos industriales

Para equipos que necesitan integrar placas de circuito, interfaces y componentes electrónicos internos en un chasis independiente, la integración del dispositivo se puede lograr mediante aberturas de panel y longitud personalizadas.

Artículos personalizables

Capacidad de mecanizado CNC de 3 ejes

Boyuan Hardware actualmente utiliza mecanizado CNC de 3 ejes y puede realizar el mecanizado de precisión correspondiente en perfiles y paneles de aluminio.

Según los dibujos del producto, se puede realizar lo siguiente:

· Aperturas CNC

· Mecanizado de orificios de montaje

· Mecanizado de agujeros roscados

· Agujeros avellanados

· Agujeros avellanados

· Mecanizado del área de interfaz

· Mecanizado de ojales

· Mecanizado del orificio de la luz indicadora

· Mecanizado del área de visualización

· Mecanizado de logotipos y marcado

· Otros mecanizados estructurales de paneles

Para equipos electrónicos industriales que requieren múltiples interfaces o diseños de paneles complejos, el mecanizado se puede realizar según dibujos reales.

Proceso de producción

Dibujos del producto → Confirmar altura fija de 73,5 mm → Confirmar largo/ancho → Confirmar PCB y estructura interna → Mecanizado de perfiles de aluminio → Corte de longitud fija → Mecanizado CNC de 3 ejes → Mecanizado de paneles frontal y trasero → Tratamiento de superficie → Inspección de dimensiones y apariencia → Ensamblaje → Inspección del producto terminado → Embalaje

Antes de la producción formal, se puede confirmar lo siguiente según los dibujos del cliente:

· Dimensiones externas del chasis

· Dimensiones de la PCB

· Posiciones de las ranuras para tarjetas

· Posiciones de montaje internas

· Interfaces del panel frontal y posterior

· Método de montaje

· Estructura de disipación de calor

· Tratamiento superficial y color.

Esto reduce los problemas de desajuste estructural durante el montaje posterior.

Inspección de calidad

Durante la producción del producto, se puede llevar a cabo lo siguiente según los requisitos reales:

· Inspección de apariencia

· Inspección de largo, ancho y alto.

· Inspección de dimensiones de mecanizado CNC

· Inspección de la posición del agujero

· Inspección de hilo

· Inspección del montaje del panel

· Inspección del tratamiento de superficies

· Inspección del ensamblaje del producto terminado

La atención se centra en comprobar las dimensiones del chasis, las estructuras de montaje de PCB, las posiciones de las interfaces y el ajuste del conjunto.

Espectáculo del taller

Preguntas frecuentes

P1: ¿Es 73,5 mm la altura fija del chasis?

Sí. La altura de esta serie es fija de 73,5 mm y el largo y el ancho se pueden personalizar según los requisitos del equipo.

P2: ¿Se puede personalizar el largo y el ancho?

Sí. El largo y el ancho se pueden personalizar según las dimensiones de la PCB, los componentes electrónicos internos y las dimensiones generales del equipo.

P3: ¿El chasis tiene ranuras para tarjetas PCB internas?

Sí. La estructura del producto cuenta con ranuras para tarjetas PCB, que pueden combinarse según las dimensiones reales de la PCB y los métodos de montaje.

P4: ¿Se pueden instalar varios módulos electrónicos en el interior?

Sí. El espacio interno de 73,5 mm es relativamente amplio, adecuado para equipos que necesitan instalar múltiples PCB, módulos electrónicos, conectores y cableado interno.

P5: ¿Se pueden mecanizar interfaces en los paneles frontal y posterior?

Sí. Los paneles delantero y trasero se pueden mecanizar con orificios de interfaz, orificios de montaje, orificios roscados, ojales, orificios para luces indicadoras y otras estructuras a través de un CNC de 3 ejes.

P6: ¿Se puede fabricar el chasis de electrónica industrial de aluminio extruido de 73,5 mm en diferentes colores?

Sí. El color de las piezas de aluminio se puede personalizar según los requisitos del producto y la solución de tratamiento de superficie específica se puede confirmar según los requisitos del proyecto.

P7: ¿Cuántos ejes tiene su CNC?

Actualmente se utiliza principalmente el mecanizado CNC de 3 ejes.

P8: ¿Se puede personalizar el chasis según mis dibujos de PCB?

La longitud, el ancho, las ranuras para tarjetas y las estructuras de montaje del chasis se pueden confirmar de acuerdo con los dibujos del producto, las dimensiones de la PCB y los requisitos de montaje interno proporcionados por el cliente.
