Carcasa electrónica de aluminio extruido de 35 × 18 mm para PCB

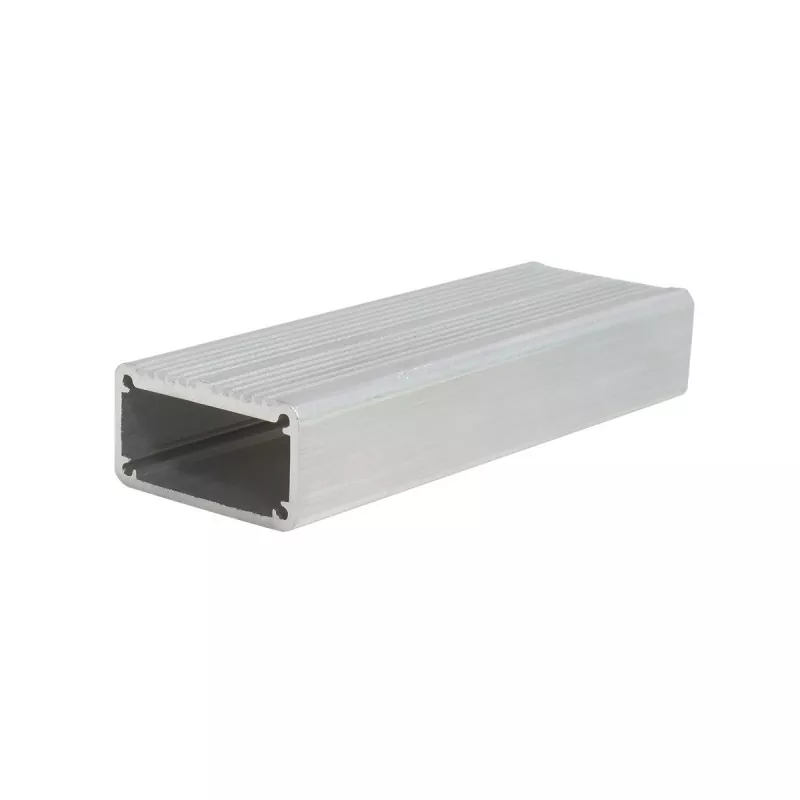

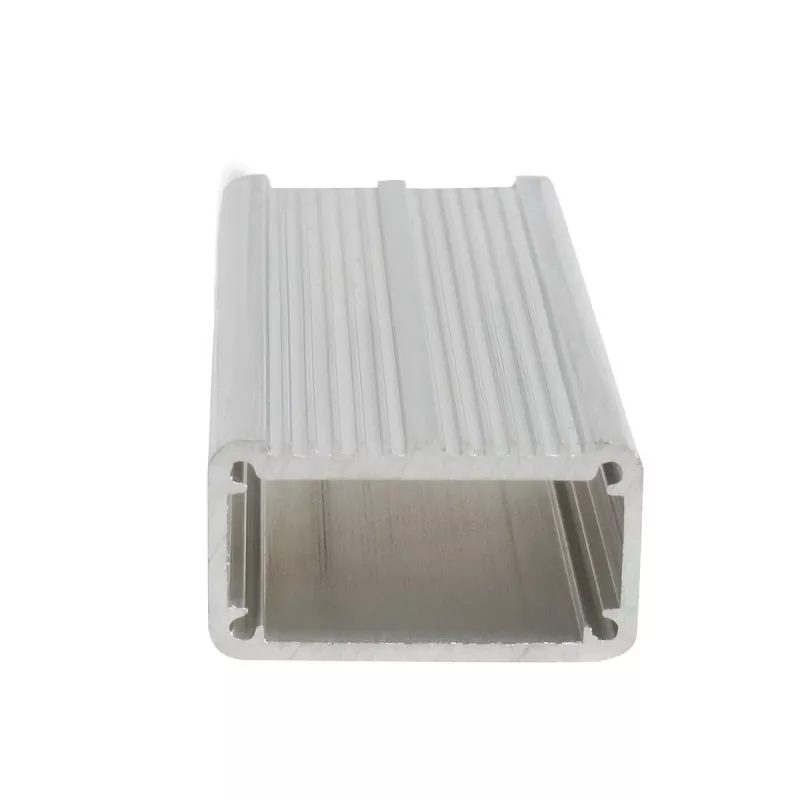

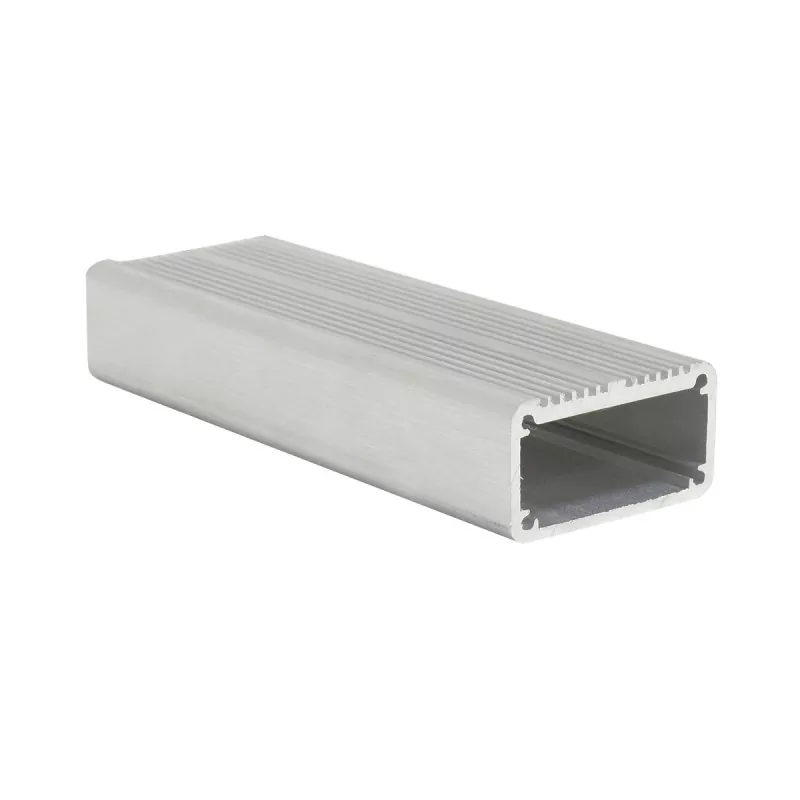

Carcasa electrónica de aluminio extruido de 35 × 18 mm para PCB — una carcasa de aluminio de perfil plano diseñada para PCB compactos, módulos de adquisición de datos, sensores, unidades de comunicación y dispositivos electrónicos con limitaciones de espacio. Con un ancho de 35 mm y una altura de perfil bajo de 18 mm, equilibra el espacio de montaje en placa con un grosor mínimo del dispositivo.

Ventajas principales

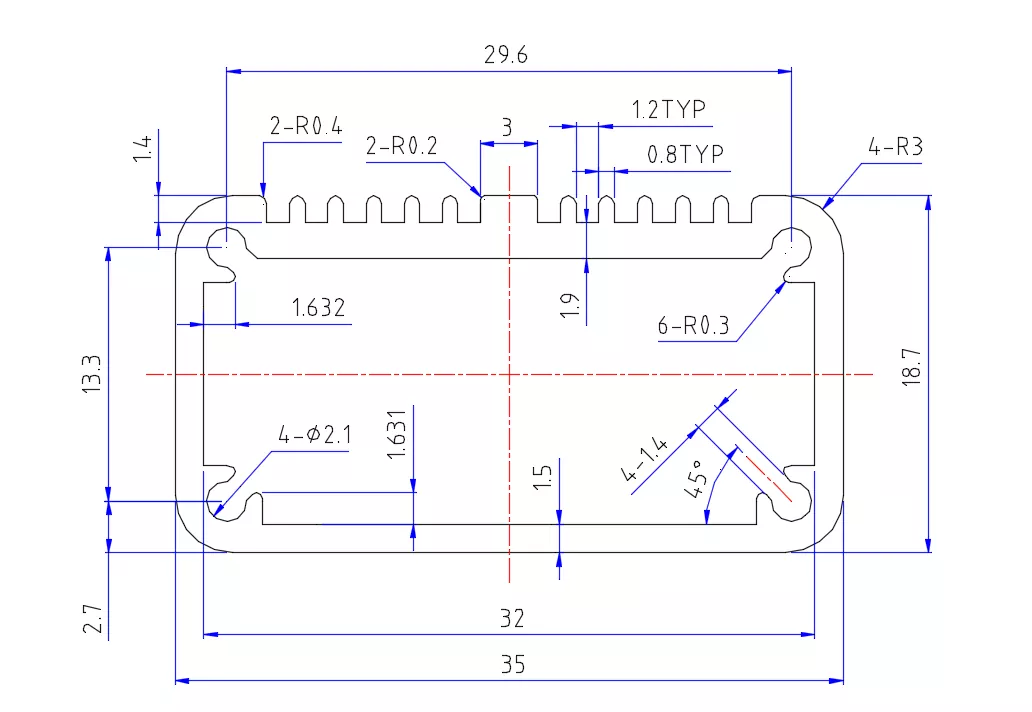

1. Perfil plano de 35 × 18 mm

La sección transversal de 35 × 18 mm es una estructura de carcasa electrónica de baja altura. En comparación con los gabinetes de aluminio más altos, este perfil plano es más adecuado para aplicaciones con espacio interno limitado, lo que ayuda a controlar el grosor general del dispositivo. Adecuado para: módulos PCB, pequeños módulos de control, dispositivos de adquisición de datos, módulos de sensores, módulos electrónicos de comunicación, dispositivos electrónicos integrados.

2. Diseñado para electrónica de PCB compacta

Los gabinetes de extrusión de aluminio pueden diseñarse estructuralmente alrededor de PCB y componentes internos, y adaptarse a diferentes productos mediante corte longitudinal y mecanizado posterior. Para productos que necesitan montar módulos electrónicos dentro de otros equipos, la estructura plana de 35×18 mm es especialmente adecuada.

3. Diseño de baja altura para miniaturización de dispositivos

La altura del perfil de 18 mm es una característica clave. La carcasa de aluminio de 35×18 mm está más indicada para situaciones en las que: Las funciones de la PCB ya están definidas, pero la altura de montaje interna del dispositivo es limitada. Por ejemplo, cuando es necesario acomodar otros componentes eléctricos, cables o estructuras mecánicas dentro del dispositivo, el gabinete de baja altura ayuda a controlar el espacio ocupado por el módulo electrónico.

4. Soporte de mecanizado de precisión CNC

Según los planos de ingeniería del cliente, la carcasa de aluminio se puede procesar adicionalmente, incluyendo:

¿Para qué productos es adecuado?

1. Módulos electrónicos PCB

Esta es una dirección de aplicación importante para la carcasa electrónica de aluminio extruido de 35 × 18 mm para PCB. Se puede utilizar para: tableros de control de PCB, módulos de funciones electrónicas, módulos de circuitos integrados, pequeños circuitos de control, módulos de procesamiento de datos, módulos de conversión de circuitos. Especialmente indicado para productos electrónicos que necesitan montar una PCB en una carcasa metálica de baja altura.

2. Módulos de Adquisición de Datos

La carcasa de aluminio de 35×18 mm es adecuada para productos compactos de adquisición de datos, como: módulos de adquisición de datos, módulos de adquisición de señales, módulos de procesamiento de datos, módulos de monitoreo remoto y módulos de detección pequeños. Por lo general, estos dispositivos necesitan acomodar PCB, conectores y componentes electrónicos y, al mismo tiempo, reducir el tamaño total del dispositivo.

3. Sensores y módulos de detección inteligentes

Se puede utilizar para: módulos electrónicos de sensores, nodos de sensores inteligentes, módulos de detección, módulos de adquisición de datos ambientales, módulos electrónicos dentro de equipos de monitoreo. Para unidades electrónicas de sensores que deben instalarse dentro de equipos o en espacios limitados, la carcasa plana de aluminio ofrece una buena adaptabilidad espacial.

4. Dispositivos electrónicos de IoT

La carcasa de aluminio de 35×18 mm se puede aplicar a algunos módulos electrónicos IoT pequeños, como: módulos de control IoT, módulos de monitoreo inteligente, módulos de transmisión de datos, módulos de control remoto y unidades de control interno de dispositivos inteligentes. Especialmente adecuado para módulos electrónicos que deben integrarse con otros dispositivos en lugar de utilizarse como dispositivos independientes de gran tamaño.

5. Módulos de comunicación y conversión de señal

Se puede utilizar para: módulos de comunicación, módulos de transmisión de datos, módulos de conversión de señales, pequeños dispositivos electrónicos de comunicación, unidades de comunicación integradas. Si el producto consta principalmente de una PCB, componentes de circuito y conectores, y existen requisitos de altura, el modelo de 35×18 mm puede servir como una solución de gabinete compacto.

6. Módulos de Automatización y Control Industrial

Adecuado para: módulos de control industrial, unidades de control de equipos de automatización, módulos de E/S, módulos de procesamiento de señales, módulos de circuitos de control, unidades de control electrónico dentro de equipos. En comparación con los grandes armarios de control industriales, el de 35×18 mm es más adecuado como módulo electrónico independiente en equipos de automatización.

Artículos de personalización

¿Por qué elegir la carcasa de aluminio de 35×18 mm?

Si su producto tiene las siguientes características, puede priorizar el de 35×18 mm: el tamaño de la PCB es relativamente compacto y el dispositivo tiene restricciones de altura para el gabinete. Por ejemplo: PCB + componentes electrónicos + conectores → necesita una carcasa metálica para protección → pero la altura de montaje interna del dispositivo no puede ser demasiado alta → carcasa plana de aluminio de 35 × 18 mm.

Por lo tanto, en comparación con las carcasas de aluminio cuadradas ordinarias, la carcasa electrónica de aluminio extruido de 35 × 18 mm para PCB es más adecuada para enfatizar: Diseño de perfil bajo/Electrónica compacta/Caja que ahorra espacio.

Ventajas de la fabricación de Boyuan

Más de 20 años de experiencia en la producción de carcasas de aluminio

Boyuan Hardware tiene más de 20 años de experiencia en la producción de carcasas de aluminio y chasis de aluminio, centrándose a largo plazo en la producción y procesamiento de piezas estructurales electrónicas de aluminio.

Aprox. Fábrica de producción de 10.000㎡

Con aproximadamente 10.000㎡ de espacio de producción, puede satisfacer los requisitos de proyectos de viviendas de aluminio desde muestras hasta producción en masa.

Mecanizado multiproceso

La mayoría de los procesos de producción se completan internamente, incluidos: Corte → Mecanizado CNC → Perforación/roscado → Tratamiento de superficies → Grabado láser/serigrafía → Inspección → Montaje.

Soporte de mecanizado personalizado

Para gabinetes de perfil estándar, Boyuan puede realizar además procesamiento mecánico de acuerdo con la PCB, las interfaces, el método de montaje y la estructura del producto del cliente, de modo que el gabinete se ajuste al dispositivo electrónico final.

Espectáculo del taller

Preguntas frecuentes

¿La carcasa de aluminio de 35 × 18 mm es adecuada para PCB?

Es adecuado para PCB compactos y módulos electrónicos. La compatibilidad real debe confirmarse según las dimensiones de la PCB, la altura del componente y la estructura interna.

¿Para qué productos es adecuada la carcasa de aluminio de 35×18 mm?

Principalmente adecuado para módulos electrónicos PCB, módulos de adquisición de datos, módulos de sensores, dispositivos IoT, módulos de comunicación, módulos de conversión de señales y módulos de control de automatización industrial.

¿Se puede personalizar la longitud de la carcasa de aluminio de 35×18 mm?

Sí. 35 × 18 mm indica el tamaño de la sección transversal y la longitud del producto se puede cortar y procesar de acuerdo con la PCB y la estructura del dispositivo.

¿La carcasa de aluminio de 35×18 mm es adecuada para dispositivos con espacio limitado?

Sí. La altura del perfil bajo de 18 mm lo hace especialmente adecuado para productos electrónicos con requisitos de espesor del dispositivo o altura de montaje.

¿Se pueden mecanizar las aberturas de los conectores?

Sí. El mecanizado CNC para interfaces, conectores, luces indicadoras, botones, etc. se puede realizar de acuerdo con los planos de ingeniería del cliente.

¿Se puede mecanizar un logotipo?

Sí, se admiten el grabado láser y la serigrafía. La solución específica se confirma según la superficie del producto y los requisitos de diseño.
