Carcasa del módulo de comunicación de aluminio de 42 × 23 mm

En comparación con los gabinetes electrónicos más altos, esta estructura es más adecuada para productos con requisitos de grosor del dispositivo, espacio de montaje y volumen general. Puede organizar PCB, componentes de circuitos y conjuntos de interfaz de forma centralizada dentro de una carcasa relativamente compacta, mientras se adapta a módulos electrónicos de diferentes longitudes mediante cortes de longitud fija y posterior mecanizado CNC. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10.000㎡.

Definición del producto

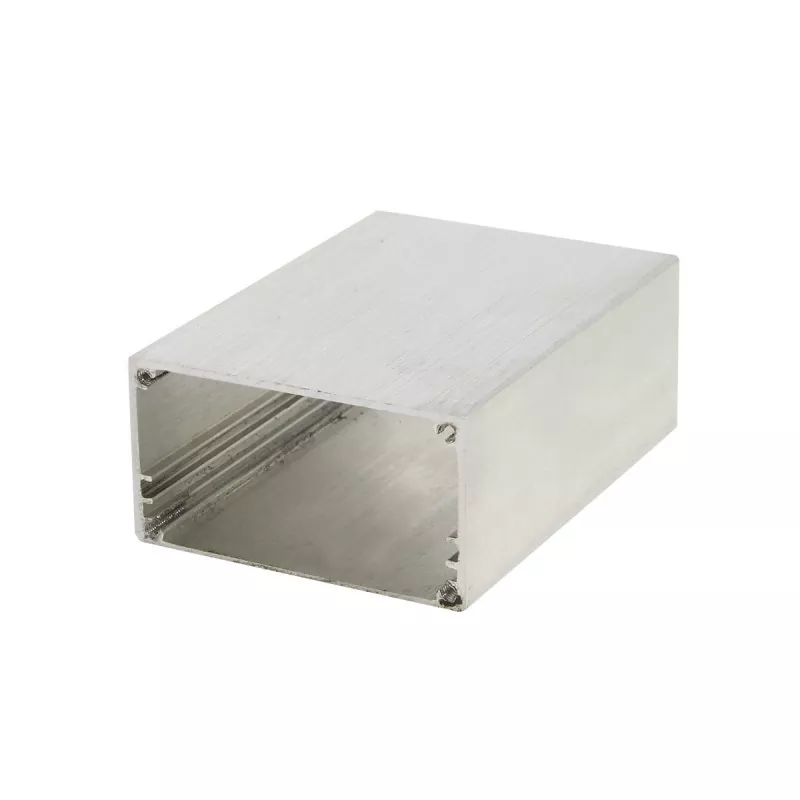

La carcasa de aluminio de 42×23 mm es una carcasa electrónica de aluminio extruido adecuada para PCB, módulos de circuitos, módulos de señales y dispositivos electrónicos integrados de tamaño pequeño a mediano.

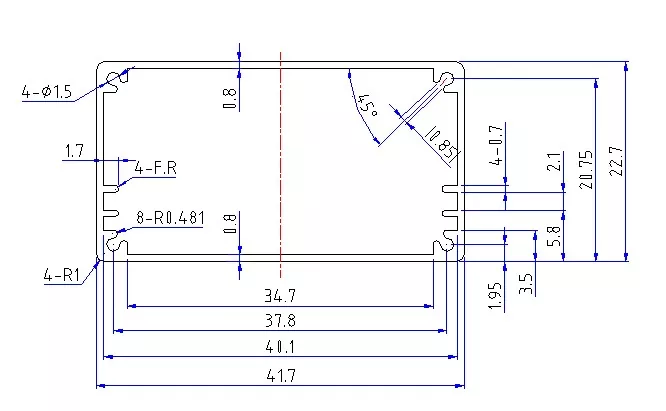

La sección transversal de 42×23 mm tiene una característica claramente plana: la dimensión lateral alcanza los 42 mm mientras que la altura es de sólo 23 mm. En comparación con los gabinetes electrónicos más altos, esta estructura es más adecuada para productos con requisitos de grosor del dispositivo, espacio de montaje y volumen general.

La carcasa del módulo de comunicación de aluminio de 42 × 23 mm puede organizar de forma centralizada PCB, componentes de circuitos y conjuntos de interfaz dentro de una carcasa relativamente compacta, al tiempo que se adapta a módulos electrónicos de diferentes longitudes mediante corte de longitud fija y posterior mecanizado CNC.

Por lo tanto, 42×23 mm es más adecuado para control industrial, adquisición de datos, conversión de señales, módulos de comunicación, dispositivos electrónicos IoT y módulos de prueba pequeños.

Ventajas principales

1. Altura baja de 23 mm, adecuada para diseño de dispositivos planos

La característica más notable de 42×23 mm es su altura relativamente baja.

Para los módulos electrónicos que deben instalarse dentro de equipos, gabinetes de control, paneles de instrumentos u otras posiciones con espacio limitado, la altura inferior del gabinete ayuda a controlar el espesor total del dispositivo.

Por tanto, es más adecuado para:

• Módulos de PCB planos
• Módulos de control integrados
• Módulos de adquisición de datos
• Módulos de conversión de señal
• Módulos electrónicos de comunicación.
• Pequeños dispositivos IoT

Si el producto es sensible a la altura del gabinete, 42×23 mm tiene una ventaja dimensional más obvia en comparación con especificaciones más profundas.

2. La dimensión lateral de 42 mm proporciona más ancho de diseño para PCB

Aunque la altura es de sólo 23 mm, la dimensión lateral de 42 mm proporciona un espacio de montaje lateral relativamente amplio.

Esto es práctico para productos que necesitan organizarse en la PCB:

• Bloques de terminales
• Interfaces
• Conectores
• Luces indicadoras
• Componentes de control
• Componentes electrónicos

Por lo tanto, 42 × 23 mm no busca simplemente la "delgadez", sino que adopta una sección transversal más ancha e inferior, adecuada para productos electrónicos con diseños de PCB laterales.

3. Adecuado para módulos electrónicos de diferentes longitudes

42 × 23 mm representa el tamaño de la sección transversal del gabinete y la longitud real del producto se puede ajustar de acuerdo con la PCB interna y los componentes electrónicos.

Una misma sección transversal puede formar diferentes especificaciones a través de diferentes longitudes, por ejemplo:

• Tipo corto → módulos electrónicos compactos
• Longitud media → módulos de control/comunicación
• Estructura más larga → adquisición de datos y módulos electrónicos multiinterfaz.

Este método es especialmente adecuado para series de dispositivos electrónicos que tienen múltiples modelos de productos pero estructuras internas relativamente similares.

4. Mecanizado personalizado basado en perfiles estándar

La carcasa de aluminio de 42×23 mm no significa que el producto final sólo pueda mantener la forma del perfil estándar.

Según los dibujos del producto, se pueden realizar procesamientos adicionales:

• Corte de longitud fija
• Mecanizado CNC de cara final
• Aberturas de interfaz
• Mecanizado de orificios de montaje
• Mecanizado de agujeros roscados
• Mecanizado de estructura de montaje de PCB
• Mecanizado de ojales
• Mecanizado de orificios para luces indicadoras
• Mecanizado de logotipos

Esto permite que los perfiles de aluminio estándar se adapten a diferentes productos electrónicos.

Especificaciones técnicas

Nota: Los grados reales de aleación de aluminio, el espesor de la pared, la estructura interna del perfil, los rangos de longitud, las tolerancias de mecanizado y los requisitos de tratamiento de superficie deben confirmarse de acuerdo con dibujos u pedidos específicos.

Ámbito de aplicación

1. Módulos de adquisición de datos y conversión de señales

42×23 mm es más adecuado para módulos electrónicos de tamaño pequeño pero que requieren un cierto ancho de montaje de PCB, como:

• Módulos de adquisición de datos
• Módulos de adquisición de señales
• Convertidores de señal
• Módulos de conversión de datos
• Módulos de interfaz de sensores
• Módulos de monitorización

Estos dispositivos generalmente necesitan organizar conectores y componentes electrónicos en la PCB manteniendo baja la altura general del producto.

2. Módulos electrónicos de control industrial

Se puede aplicar a:

• Módulos periféricos PLC
• módulos de E/S
• Módulos de control industriales
• Controladores integrados
• Módulos electrónicos para equipos de automatización.
• Módulos de señales de control

Para módulos de control pequeños que deben instalarse dentro de equipos de control u otros espacios limitados, el gabinete plano facilita el diseño estructural.

3. Módulos de Comunicación y Transmisión de Señales

Adecuado para:

• Módulos de comunicación
• Módulos de transmisión de datos
• Dispositivos de conversión de señal.
• Módulos electrónicos de comunicación en red.
• Dispositivos de comunicación integrados
• Módulos de interfaz de comunicación

El gabinete se puede abrir según posiciones de interfaz específicas, de modo que la PCB, las interfaces y el gabinete formen una estructura de dispositivo electrónico completa.

4. IoT y dispositivos electrónicos inteligentes

42×23 mm también se puede utilizar para:

• Módulos de control de IoT
• Módulos de monitoreo inteligente
• Terminales de adquisición de datos
• Módulos de sensores inteligentes
• Módulos de control remoto
• Dispositivos electrónicos integrados

La carcasa del módulo de comunicación de aluminio de 42 × 23 mm es especialmente adecuada para productos que necesitan hacer módulos electrónicos más delgados y compactos.

5. Módulos de instrumentos y pruebas pequeños

Por ejemplo:

• Módulos de medición
• Módulos de detección
• Módulos de prueba de señal
• Monitorización de módulos electrónicos.
• Módulos internos de instrumentos pequeños
• Módulos de control de equipos de prueba.

Es necesario confirmar si en última instancia es adecuado para un producto específico en combinación con las dimensiones de la PCB, la altura del componente, el diseño de la interfaz y el método de montaje.

5. Contenido personalizable

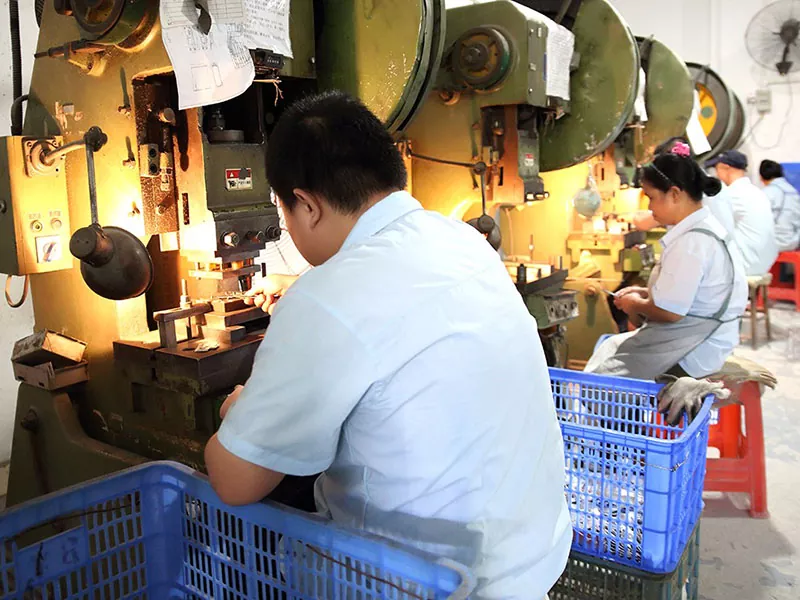

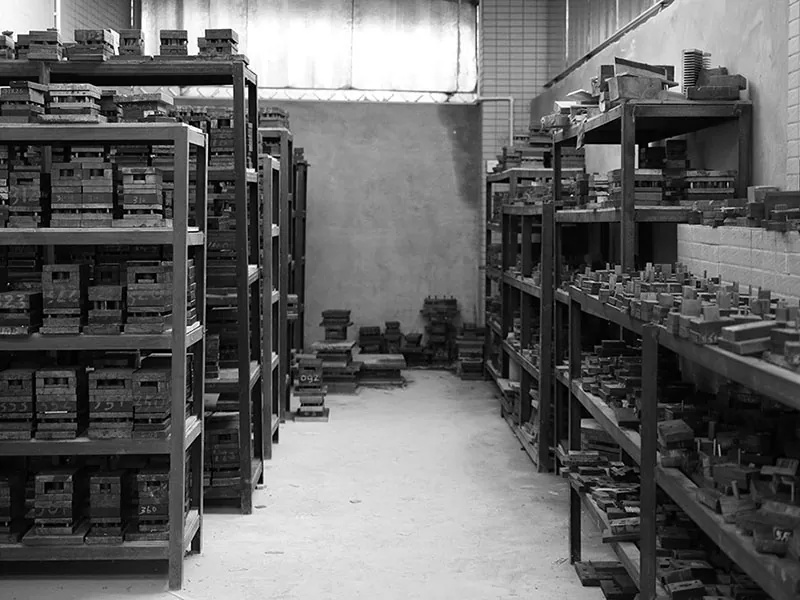

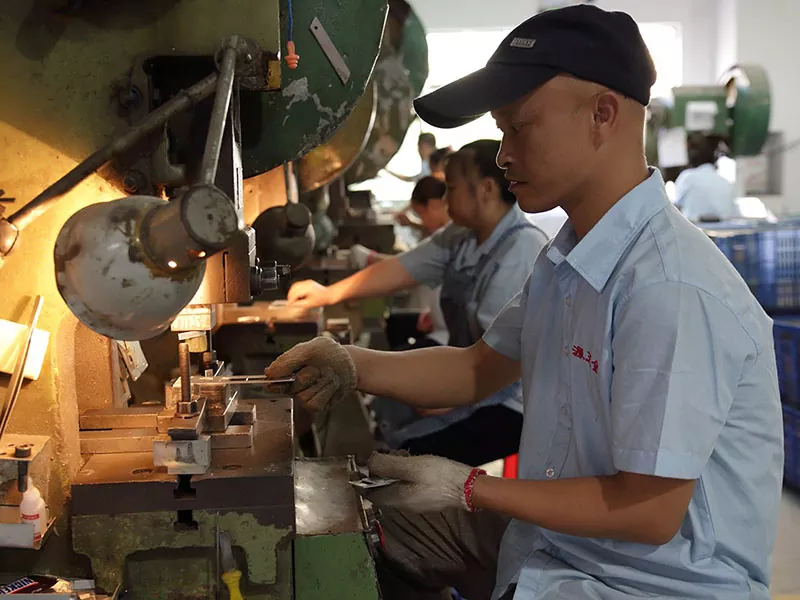

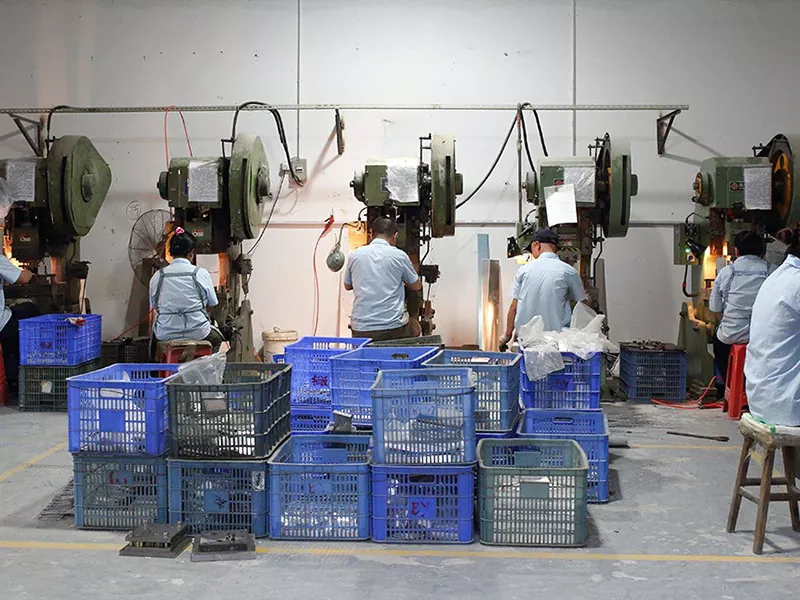

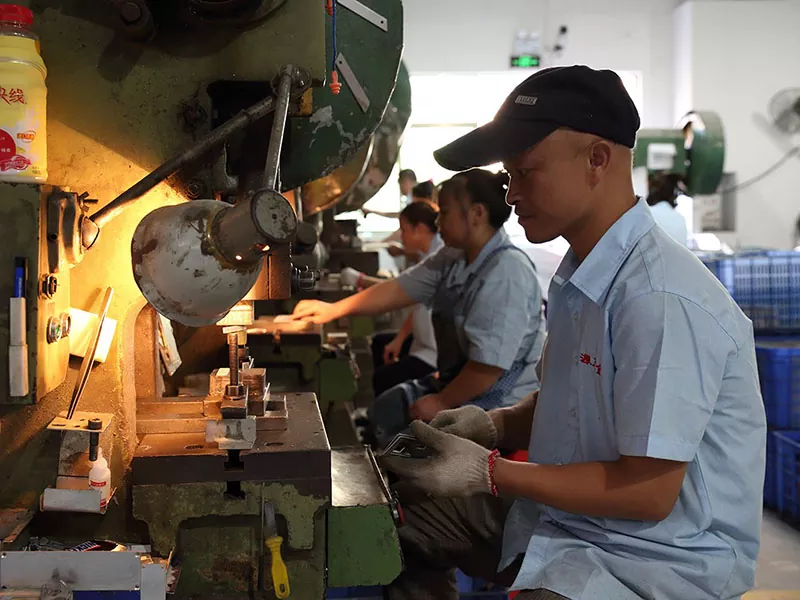

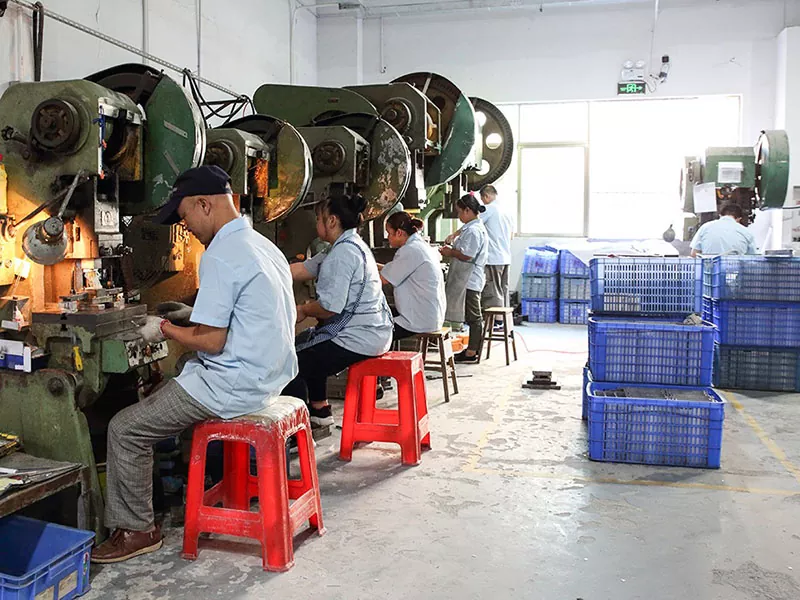

Espectáculo del taller

Preguntas frecuentes

¿Para qué productos es adecuada la caja de aluminio de 42×23 mm?

Principalmente adecuado para módulos electrónicos PCB de tamaño pequeño a mediano, módulos de control industrial, módulos de adquisición de datos, módulos de conversión de señales, módulos de comunicación, dispositivos IoT y módulos electrónicos de prueba pequeños.

¿Por qué el formato 42×23 mm es adecuado para dispositivos electrónicos planos?

Porque su altura es de 23 mm y su dimensión lateral es de 42 mm. En comparación con las especificaciones de gabinetes más altos, es más adecuado para productos que necesitan controlar el grosor del dispositivo y al mismo tiempo requieren un cierto espacio lateral de montaje de PCB.

¿Se puede personalizar la longitud de la carcasa de aluminio de 42×23 mm?

Sí. 42 × 23 mm es el tamaño de la sección transversal, y la longitud real del gabinete se puede cortar en longitud fija de acuerdo con la PCB y la estructura del dispositivo.

¿Se puede fabricar el gabinete de acuerdo con la PCB?

Sí. La estructura del gabinete y el método de mecanizado se pueden confirmar según las dimensiones de la PCB, los orificios de montaje, las posiciones de la interfaz y la disposición de los componentes internos.

¿Se pueden mecanizar las interfaces y los orificios de montaje?

Sí. Las aberturas de interfaz, los orificios de montaje, los orificios roscados y otros mecanizados CNC de tres ejes se pueden realizar según dibujos 2D/3D.
