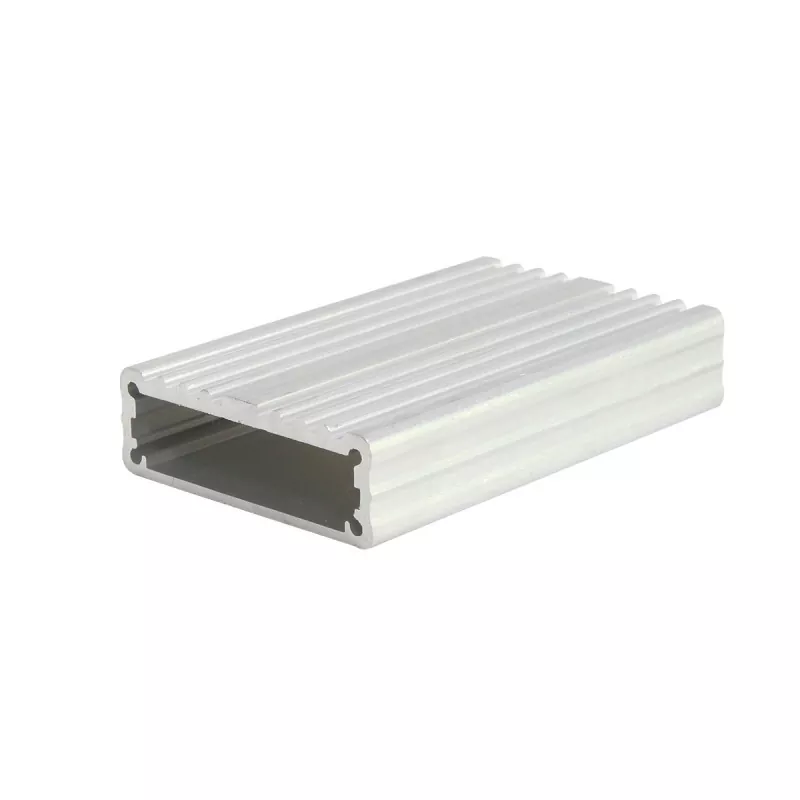

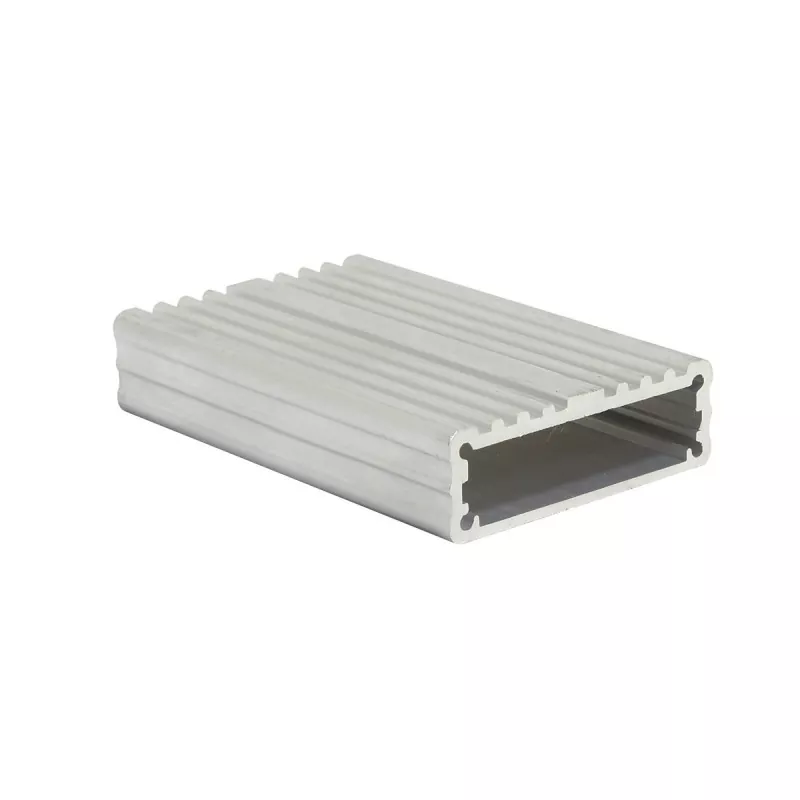

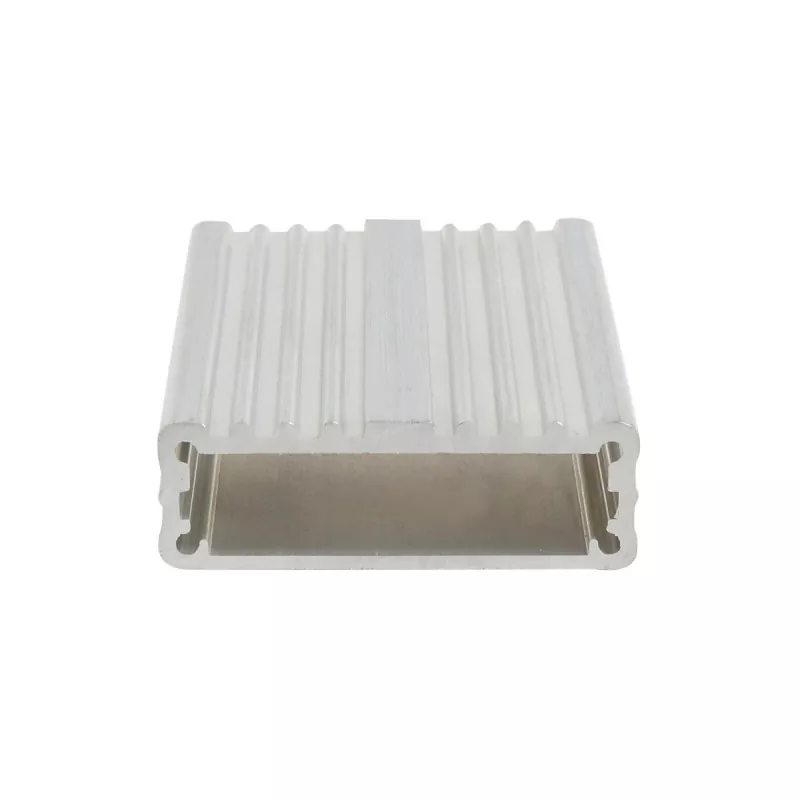

Caja de aluminio integrada del módulo electrónico de 43 × 13 mm

Cuando la altura del componente interno del módulo electrónico es limitada y es necesario controlar el espesor general del producto, la carcasa de aluminio de bajo perfil puede reducir efectivamente el espacio ocupado por el equipo. Su dimensión lateral de 43 mm proporciona un cierto ancho de diseño de PCB. A través del diseño de sección transversal "más ancha + inferior", proporciona protección estructural y espacio de instalación para módulos electrónicos planos. Boyuan tiene más de 20 años de experiencia y su área de fábrica es de aproximadamente 10.000 metros cuadrados. Ven y consulta con nosotros.

¿Para qué es adecuado?

• Módulos PCB delgados
• Módulos electrónicos de sensores
• Módulos de conversión de señal
• Módulos de interfaz
• Módulos de adquisición de datos
• Componentes electrónicos integrados
• Módulos internos de instrumentos pequeños

La aplicabilidad real debe confirmarse aún más según las dimensiones de la PCB, la altura del componente, la forma de la interfaz y la estructura de montaje interna.

Características del producto

1. Altura baja de 13 mm, adecuada para productos sensibles al espesor

La principal ventaja del gabinete de aluminio con módulo electrónico integrado de 43 × 13 mm no es el espacio interno "grande", sino la baja altura general.

Para los módulos electrónicos que deben instalarse en espacios de espesor limitado, la altura del gabinete afecta directamente las dimensiones del producto final.

Por tanto, 43×13 mm es más adecuado para:

• Dispositivos electrónicos delgados
• Módulos PCB de bajo perfil
• Componentes electrónicos integrados
• Módulos electrónicos internos del instrumento.
• Módulos de sensores
• Pequeños módulos de procesamiento de señales.

Si los componentes electrónicos internos tienen una altura baja, el uso de una carcasa con una sección transversal de 13 mm puede evitar el uso de una carcasa excesivamente profunda para acomodar la placa de circuito.

2. 43 mm de ancho y 13 mm de alto forman una sección transversal plana

La relación ancho-alto de 43×13 mm es bastante obvia.

No se trata de un recinto electrónico cercano a un cuadrado, sino más bien de una estructura plana que se inclina hacia la expansión lateral.

Esta estructura es adecuada para el diseño lateral de PCB, por ejemplo, organizando componentes de circuito, conectores o interfaces de señal a lo largo de la dirección de la PCB.

Para algunos productos que necesitan: espacio de disposición de PCB más amplio + menor espesor del dispositivo, esta sección transversal es más adecuada que una carcasa alta y estrecha.

3. Adecuado para PCB delgados y módulos de funciones electrónicas

43 × 13 mm puede servir como estructura protectora externa para PCB.

Para placas de circuito sin componentes grandes, transformadores o conectores altos internamente, se puede realizar un corte de longitud fija de acuerdo con la longitud de la PCB, seguido del mecanizado de interfaces y estructuras de montaje para el producto real.

El postmecanizado común incluye:

• Corte de longitud fija
• Mecanizado CNC de cara final
• Aberturas de interfaz
• Mecanizado de orificios de montaje
• Mecanizado de agujeros roscados
• Mecanizado de estructura de fijación de PCB
• Orificios para las luces indicadoras
• Ojales
• Mecanizado de logotipos

4. Especialmente adecuado para series de productos

Si un producto electrónico tiene PCB de diferentes longitudes pero básicamente la misma estructura de sección transversal, la sección transversal de 43 × 13 mm puede permanecer sin cambios mientras solo se ajusta la longitud del perfil.

Por ejemplo:

• Longitud corta → pequeños módulos electrónicos
• Longitud media → módulos de sensor/conversión
• Mayor longitud → módulos de datos o control delgados

Este método es adecuado para el desarrollo en serie de productos electrónicos.

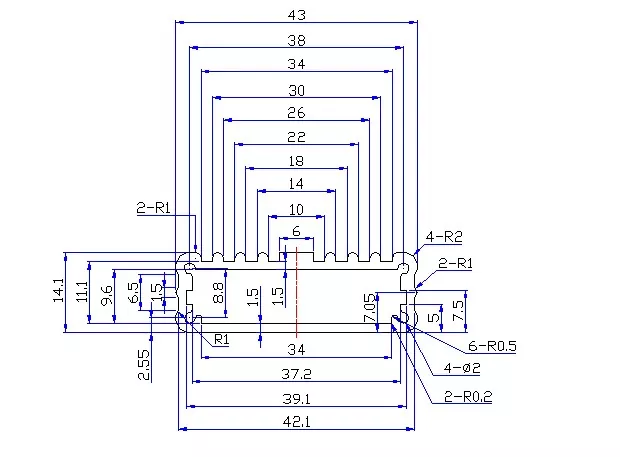

Especificaciones técnicas

Nota: Los grados específicos de aleación de aluminio, el espesor de la pared del perfil, la estructura interna, los rangos de longitud, las tolerancias de mecanizado y los requisitos de tratamiento de superficie deben confirmarse de acuerdo con dibujos u pedidos específicos.

Ámbito de aplicación

1. Módulos electrónicos PCB delgados

Una de las direcciones más adecuadas para 43 × 13 mm son los módulos de PCB de baja altura.

Por ejemplo:

• Módulos de circuito de control
• Módulos de procesamiento de señales
• Módulos de interfaz
• Módulos de conversión
• Módulos electrónicos integrados
• Pequeños tableros de control electrónico

Estos productos generalmente no requieren un espacio interno muy grande, pero necesitan un cierto ancho de diseño de PCB lateral, por lo que la estructura plana de 43 × 13 mm es más adecuada.

2. Módulos Electrónicos de Sensores y Detección

Puede usarse para algunos:

• Módulos de sensores
• Módulos de adquisición de señales
• Módulos de detección
• Módulos de monitorización
• Módulos de adquisición de datos
• Componentes electrónicos de la interfaz del sensor.

La carcasa de aluminio con módulo electrónico integrado de 43 × 13 mm es especialmente adecuada para dispositivos electrónicos con circuitos internos delgados y un espesor total del producto limitado.

3. Módulos de interfaz y conversión de señal

Por ejemplo:

• Módulos de conversión de señal
• Módulos de conversión de interfaz
• Módulos de interfaz de datos
• Módulos de interfaz de comunicación
• Módulos de procesamiento de señales eléctricas.

Estos productos generalmente requieren una PCB y una cierta cantidad de conectores, pero el volumen total aún es pequeño.

4. Dispositivos electrónicos integrados

Se pueden utilizar 43 × 13 mm para algunos módulos electrónicos que deben instalarse dentro de otros dispositivos, por ejemplo:

• Módulos de control integrados
• Pequeños módulos electrónicos de seguimiento.
• Componentes de adquisición de datos
• Módulos electrónicos inteligentes
• Módulos de funciones internas del dispositivo

La estructura de baja altura es especialmente adecuada para escenarios con espacio de montaje limitado.

5. Módulos electrónicos internos de instrumentos pequeños

También se puede utilizar para:

• Módulos electrónicos de medida.
• Módulos de prueba
• Módulos de control de instrumentos
• Módulos de procesamiento de señales
• Componentes internos del equipo de detección.

Sin embargo, si hay componentes electrónicos altos dentro del producto, la altura de 13 mm puede ser insuficiente y se debe seleccionar una especificación de perfil de aluminio más alta.

Contenido personalizable

Espectáculo del taller

Preguntas frecuentes

¿Para qué productos es adecuada la caja de aluminio de 43×13 mm?

Principalmente adecuado para PCB delgados, módulos de sensores, módulos de conversión de señales, módulos de interfaz, módulos de adquisición de datos y componentes electrónicos integrados.

¿Por qué la carcasa de aluminio de 43×13 mm es adecuada para dispositivos electrónicos delgados?

Porque la altura de la sección transversal de la carcasa es de sólo 13 mm. En comparación con los gabinetes de perfil de aluminio más altos, es más adecuado para dispositivos electrónicos con requisitos de espesor total del producto.

¿Puede el modelo de 43 × 13 mm acomodar una PCB?

Sí, pero es necesario confirmar la adaptabilidad específica según las dimensiones de la PCB, la altura del componente y la estructura interna del perfil.

¿El formato 43×13 mm es adecuado para equipos de control industrial?

La caja de aluminio para módulo electrónico integrado de 43 × 13 mm es más adecuada para módulos electrónicos industriales de baja altura, como módulos de señal, módulos de interfaz, módulos de adquisición, etc. Si se trata de un controlador con muchos componentes internos que requieren mayor espacio, se debe considerar una especificación de caja más alta.

¿Se puede personalizar la longitud del recinto?

Sí. 43 × 13 mm representa el tamaño de la sección transversal, y la longitud real del producto se puede cortar en longitud fija de acuerdo con la PCB y la estructura del dispositivo.
