Caja de aluminio para equipos de adquisición de datos de 44 × 23 mm

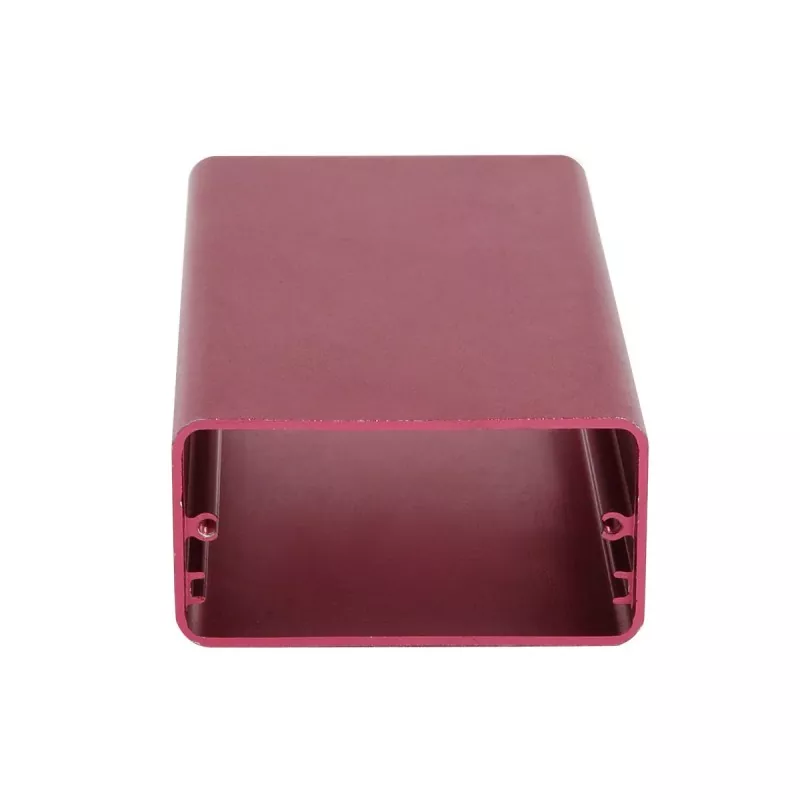

Caja de aluminio para equipos de adquisición de datos de 44 × 23 mm — una carcasa de aluminio extruido de bajo perfil colocada entre pequeños módulos electrónicos y equipos de control más grandes. Su ancho de 44 mm proporciona espacio de disposición lateral para PCB y conectores, mientras que la altura de 23 mm mantiene compacto el dispositivo en general. Esto lo hace muy adecuado para productos que deben acomodar una placa de circuito, varias interfaces y una cantidad moderada de componentes sin llegar a ser excesivamente alto.

La longitud se corta según las dimensiones de la PCB y del dispositivo, y el posterior mecanizado CNC, taladrado, roscado, aberturas de interfaz, mecanizado de la placa final y procesamiento del logotipo convierten el perfil estándar en una carcasa de aluminio personalizada completa. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, suministra corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Definición del producto

La carcasa de aluminio de 44×23 mm es una carcasa electrónica de aluminio extruido adecuada para PCB, módulos de control de circuitos, módulos de comunicación, equipos de adquisición de datos y productos electrónicos integrados de tamaño pequeño a mediano.

44×23 mm adopta una estructura de sección transversal más baja y más ancha: la dimensión lateral de 44 mm proporciona un cierto espacio de diseño para PCB y componentes electrónicos, mientras que la altura de 23 mm mantiene compacta la estructura general del dispositivo.

Este tamaño es más adecuado para productos entre módulos electrónicos pequeños y equipos de control más grandes. Especialmente cuando el producto necesita instalar una PCB, interfaces, conectores y una cierta cantidad de componentes electrónicos, sin querer que el gabinete sea demasiado alto, 44×23 mm tiene buena aplicabilidad.

La carcasa se puede cortar con una longitud fija según la PCB y la longitud del dispositivo, y se puede combinar con mecanizado CNC, taladrado, roscado, aberturas de interfaz, mecanizado de placas finales y procesamiento de logotipos para formar una carcasa electrónica de aluminio personalizada completa.

Ventajas principales

1. Espacio lateral de 44 mm, adecuado para PCB y diseño de interfaz

La característica más notable de 44 × 23 mm es su ancho relativamente amplio manteniendo una altura baja.

La dimensión lateral de 44 mm proporciona espacio de diseño para componentes electrónicos, conectores e interfaces en la PCB, adecuado para módulos electrónicos que necesitan una disposición lateral de los componentes del circuito.

Especialmente indicado para:

• Módulos de control de PCB
• Módulos de adquisición de datos
• Módulos de conversión de señal
• Módulos de comunicación
• módulos de E/S
• Dispositivos electrónicos integrados

En comparación con las especificaciones de perfiles de aluminio más angostos, este tipo de sección transversal proporciona más margen lateral para el diseño de la estructura interna.

2. 23 mm de altura, equilibrio entre el espacio interno y el grosor del dispositivo

La altura de 23 mm es una especificación de carcasa electrónica de perfil relativamente bajo.

No es como una carcasa ultrafina de 13 mm destinada principalmente a componentes electrónicos de baja altura, ni como una carcasa de alrededor de 29 mm que enfatiza una mayor altura interna.

Por lo tanto, 44×23 mm es más adecuado para: dispositivos electrónicos que necesitan un cierto espacio interno pero también quieren controlar la altura total del producto.

Esto le permite cubrir una gama relativamente amplia de módulos electrónicos industriales y de comunicaciones.

3. Adecuado para combinaciones de PCB, interfaces y componentes electrónicos

En los productos electrónicos reales, el gabinete generalmente no solo necesita acomodar la PCB, sino que también debe manejar:

• Interfaces de potencia
• Interfaces de comunicación
• Interfaces de señal
• Bloques de terminales
• Luces indicadoras
• Botones
• Conectores

44 × 23 mm se pueden postmecanizar de acuerdo con las posiciones específicas de estos componentes, convirtiendo el gabinete de perfil de una sección transversal estándar en un gabinete personalizado que se adapta a la estructura del dispositivo.

4. La longitud se puede ajustar según la PCB y la estructura del producto

44×23 mm es la especificación de la sección transversal del gabinete y la longitud del producto final se puede ajustar de acuerdo con la placa de circuito interno y los componentes electrónicos.

Por lo tanto, la misma especificación de 44×23 mm puede corresponder a series de productos de diferentes longitudes:

Para el desarrollo de series de productos, se puede mantener la misma sección transversal mientras se forman diferentes modelos cambiando la longitud.

Especificaciones técnicas

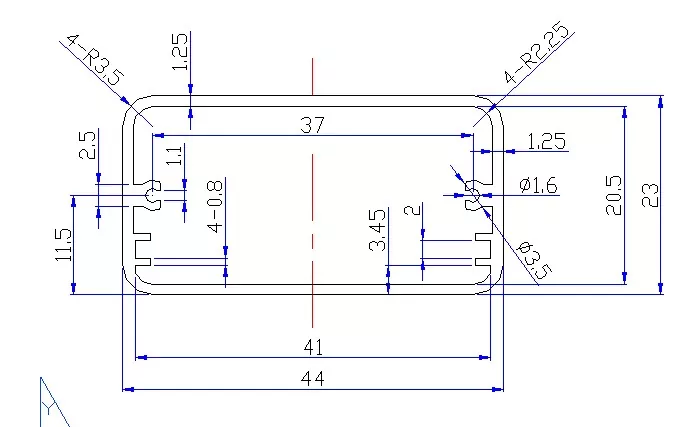

Nota: Los grados reales de aleación de aluminio, el espesor de la pared del perfil, la estructura interna, los rangos de longitud, las tolerancias de mecanizado y los requisitos de tratamiento de superficie deben confirmarse de acuerdo con dibujos u pedidos específicos.

Ámbito de aplicación

1. Módulos de control industrial

44 × 23 mm se pueden utilizar para varios módulos electrónicos industriales pequeños y medianos, como:

• Módulos periféricos PLC
• módulos de E/S
• Módulos de control industriales
• Módulos de conversión de señal
• Módulos de adquisición de datos
• Módulos de control integrados
• Módulos electrónicos para equipos de automatización.

Estos productos normalmente necesitan alojar tanto placas de circuito impreso como componentes de interfaz, por lo que, en comparación con las cajas de aluminio particularmente pequeñas, se requiere un cierto espacio de disposición lateral.

2. Equipos de adquisición de datos y conversión de señales

Adecuado para:

• Módulos de adquisición de datos
• Módulos de adquisición de señales
• Convertidores de señal
• Módulos de conversión de datos
• Módulos de interfaz de sensores
• Módulos de monitorización

Estos dispositivos suelen necesitar instalar PCB, conectores y una determinada cantidad de componentes electrónicos. 44 × 23 mm pueden proporcionar un espacio estructural relativamente compacto.

3. Módulos de Comunicación y Transmisión de Datos

Puede usarse para:

• Módulos de comunicación
• Módulos de transmisión de datos
• Módulos de interfaz de comunicación
• Dispositivos de conversión de señal.
• Módulos electrónicos de comunicación en red.
• Dispositivos de comunicación integrados

La cara final o el lateral se pueden abrir según el diseño de la interfaz, de modo que se forme una conexión completa entre la placa de circuito y los dispositivos externos.

4. IoT y módulos electrónicos inteligentes

Puede usarse para:

• Módulos de control de IoT
• Módulos de monitoreo inteligente
• Terminales de adquisición de datos
• Módulos de control remoto
• Módulos electrónicos de sensores inteligentes.
• Dispositivos inteligentes integrados

Para productos que necesitan mantener el dispositivo compacto y al mismo tiempo requieren un cierto espacio de diseño de PCB internamente, esta especificación es más adecuada.

5. Pequeños instrumentos y equipos de prueba.

También se puede utilizar para:

• Módulos de medición
• Módulos de detección
• Pruebe los módulos electrónicos
• Módulos de procesamiento de señales
• Módulos de control interno del instrumento
• Pequeños dispositivos de monitoreo

Si hay componentes electrónicos altos en el interior, es necesario confirmar durante la selección si la altura de 23 mm puede cumplir con el espacio de instalación real.

Contenido personalizable

Espectáculo del taller

Preguntas frecuentes

¿Para qué productos es adecuada la caja de aluminio de 44×23 mm?

Principalmente adecuado para módulos electrónicos PCB, módulos de control industrial, módulos de comunicación, módulos de adquisición de datos, módulos de conversión de señales, dispositivos IoT y módulos electrónicos de instrumentos pequeños.

¿La carcasa de aluminio de 44 × 23 mm es adecuada para PCB?

Adecuado para módulos electrónicos de PCB de tamaño pequeño a mediano, pero se debe confirmar la adaptabilidad específica según las dimensiones de la PCB, el método de montaje, la altura del componente y la estructura interna del perfil.

¿Cuál es la diferencia entre 44×23 mm y 42×23 mm?

Ambos tienen la misma altura, pero 44×23mm tiene una dimensión lateral mayor. Por lo tanto, cuando se necesita más espacio de diseño de PCB lateral, interfaces o espacio de montaje de componentes electrónicos, se puede priorizar 44×23 mm.

¿Se puede personalizar la longitud del gabinete de 44×23 mm?

Sí. 44 × 23 mm es el tamaño de la sección transversal, y la longitud real del gabinete se puede cortar en longitud fija de acuerdo con la PCB y la estructura del producto.

¿Se pueden mecanizar las interfaces y los orificios de montaje?

Sí. Las aberturas de interfaz, los orificios de montaje, los orificios roscados y otros mecanizados CNC de tres ejes se pueden realizar según dibujos 2D/3D.

¿Se puede hacer un logo?

Se puede utilizar grabado láser o serigrafía.

¿Se pueden fabricar primero muestras de gabinete de equipo de adquisición de datos de aluminio de 44 × 23 mm?

Sí. Primero se puede realizar el mecanizado de muestra, que se utiliza para confirmar el montaje de la PCB, el espacio interno, las posiciones de la interfaz y el ensamblaje general.
