Vivienda de aluminio del equipo de comunicación de 44×25m m

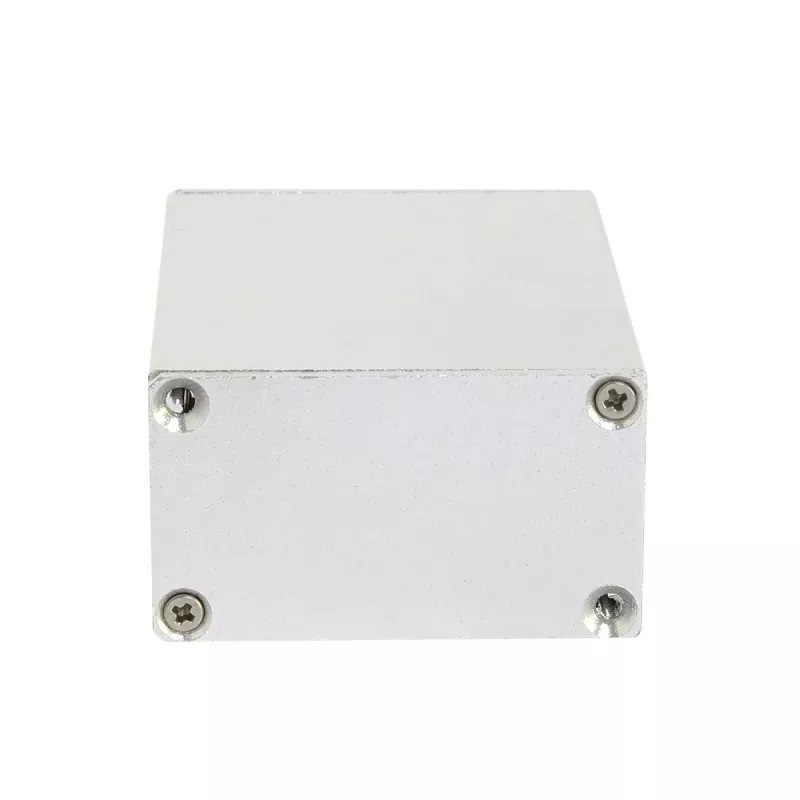

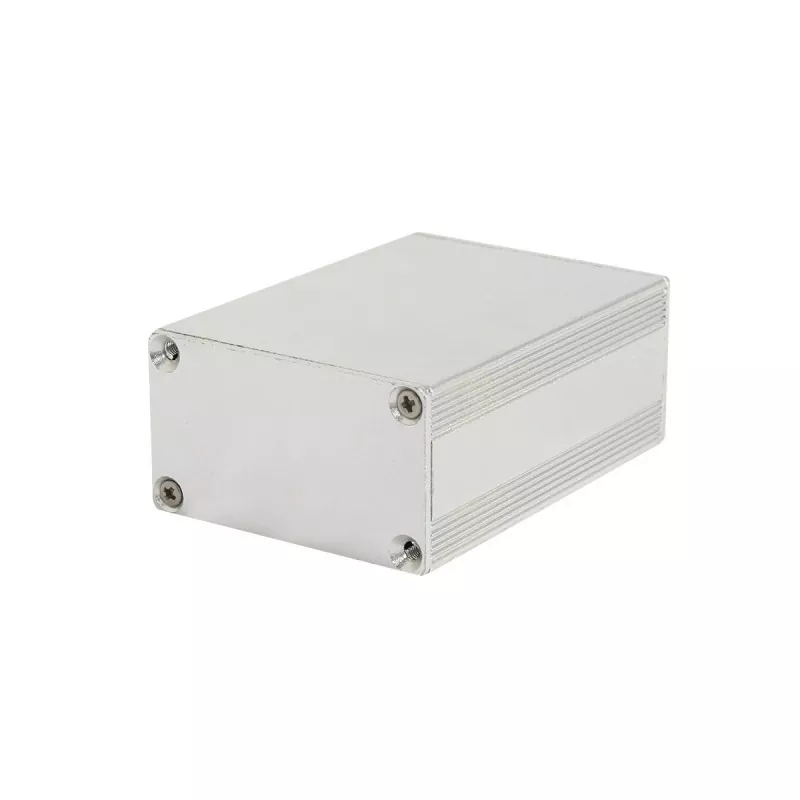

Vivienda de aluminio del equipo de comunicación de 44×25m m — una carcasa compacta de aluminio extruido que se ubica entre las opciones de perfil ultradelgado y más alto. Su altura de 25 mm proporciona un espacio interno notablemente mayor que las versiones de 13 mm, 18 mm o 23 mm, lo que permite que la carcasa acepte componentes enchufables, bloques de terminales, conectores, interruptores y módulos pequeños más altos.

Al mismo tiempo, el ancho de 44 mm permite una cómoda disposición lateral de PCB, enchufes, indicadores y puertos de comunicación o alimentación. Este equilibrio lo convierte en una opción práctica para módulos electrónicos que exigen un tamaño reducido y un espacio de componentes razonable.

Definición del producto

La carcasa de aluminio de 44×25 mm es una carcasa compacta para dispositivos electrónicos diseñada con una estructura de aluminio extruido, con un tamaño externo de aproximadamente 44 mm × 25 mm. En comparación con las carcasas de aluminio de perfil bajo, más delgadas, este tamaño proporciona una altura interna más amplia para PCB, componentes de circuitos, conectores y diseños de interfaz, manteniendo al mismo tiempo un volumen general pequeño.

Su dimensión lateral de 44 mm es adecuada para PCB y diseño de interfaz, y la altura de 25 mm puede acomodar componentes electrónicos relativamente abundantes. Por lo tanto, es más adecuado para módulos electrónicos que tienen ciertos requisitos de volumen, resistencia estructural, espacio de montaje de componentes electrónicos y condiciones de disipación de calor.

A través de procesos como corte, taladrado, roscado, mecanizado de extremos, aberturas de interfaz, tratamiento de superficies, grabado láser e impresión serigráfica, se puede mecanizar en diferentes longitudes y formas de montaje de acuerdo con las estructuras reales del producto.

Ventajas principales

1. Diseño de interfaz y PCB de equilibrio de 44 mm de ancho

El espacio lateral de 44 mm es más generoso que el de las cajas electrónicas ultraestrechas y se puede organizar según las dimensiones de la PCB:

• Bloques de terminales
• Enchufes
• interruptores
• Luces indicadoras
• Botones
• Interfaces de comunicación
• Interfaces de potencia
• Interfaces de sensores

Para módulos electrónicos que necesitan organizar múltiples interfaces centralmente en la cara del extremo del gabinete, el ancho de 44 mm proporciona un espacio de diseño estructural más flexible.

2. 25 mm de altura, mejor capacidad de componentes internos

La altura de 25 mm proporciona mayor espacio interno que las especificaciones de perfil bajo, como 13 mm, 18 mm y 23 mm.

Por lo tanto, no solo es adecuado para PCB delgadas, sino que también es más adecuado para instalar componentes electrónicos con cierta altura, como:

• Componentes de orificio pasante de PCB
• Bloques de terminales
• Conectores
• Módulos pequeños
• Interruptores y botones
• Componentes relacionados con la energía
• Componentes electrónicos que requieren una determinada altura de montaje.

Para productos que no pueden utilizar carcasas ultrafinas, 44×25 mm puede servir como una opción de tamaño más equilibrada.

3. Estructura de extrusión de aluminio, adecuada para gabinetes de productos electrónicos

Los gabinetes de extrusión de aluminio tienen una buena estabilidad estructural al mismo tiempo que mantienen un peso total relativamente bajo, adecuados para equipos electrónicos que necesitan instalación, desmontaje repetido o uso a largo plazo.

La estructura del perfil también facilita el corte según la longitud del producto y, combinada con placas finales, tornillos y mecanizado CNC, forma una carcasa completa para dispositivos electrónicos.

4. Adecuado para series de productos de diferentes longitudes

Para la misma serie de equipos electrónicos, si diferentes modelos tienen diferentes PCB o números de componentes internos, se pueden formar diferentes especificaciones ajustando la longitud del perfil de aluminio.

Por ejemplo:

• Longitud corta → pequeños módulos electrónicos
• Longitud media → PCB + interfaces + componentes de control
• Mayor longitud → más circuitos y componentes de conexión

Esto permite desarrollar múltiples modelos de productos utilizando la misma sección transversal del gabinete o una similar, lo que reduce el costo de rediseñar el gabinete.

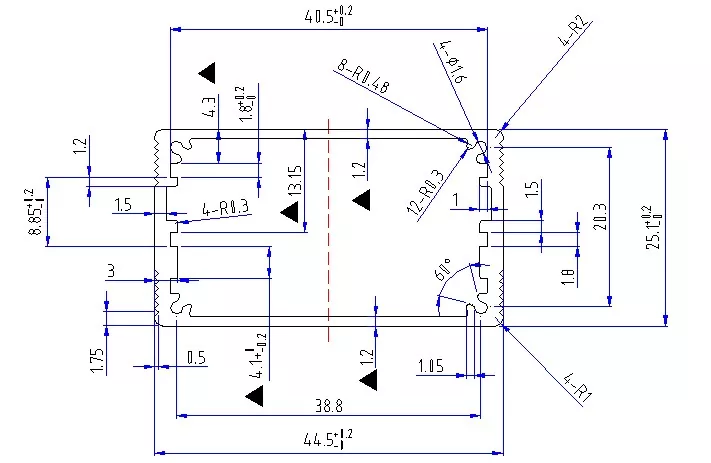

Especificaciones técnicas

Nota: Los grados específicos de aleación de aluminio, el espesor de la pared, la estructura interna, los rangos de longitud, las tolerancias de mecanizado y los colores del tratamiento de superficie deben confirmarse de acuerdo con los dibujos reales o los requisitos del producto.

Productos aplicables y campos de aplicación

El tamaño de 44×25 mm pertenece a carcasas compactas para equipos electrónicos con una determinada altura interna y es más adecuado para los siguientes productos.

1. Módulos de control industrial

Adecuado para control industrial pequeño, tableros de control, módulos de E/S y módulos de interfaz de control.

Por ejemplo:

• Módulos de control industriales
• Módulos de control de E/S
• Módulos de interfaz de control
• Pequeños módulos relacionados con PLC
• Controladores electrónicos industriales

La altura de 25 mm proporciona un espacio de montaje más amplio para PCB y componentes como terminales que las carcasas ultrafinas.

2. Módulos de adquisición de datos y conversión de señales

Para equipos de adquisición de datos que necesitan instalar PCB, bloques de terminales y múltiples interfaces, 44×25 mm puede proporcionar un buen espacio de disposición lateral.

Adecuado para:

• Módulos de adquisición de datos
• Módulos de conversión de señal
• Módulos de interfaz de señal
• Módulos de medición
• Módulos de interfaz de sensores

3. Módulos Electrónicos de Redes y Comunicaciones

El ancho de 44 mm es adecuado para organizar interfaces de comunicación, mientras que el de 25 mm de altura puede acomodar PCB y componentes electrónicos relacionados.

Puede usarse para:

• Módulos de comunicación
• Módulos de interfaz
• Dispositivos de transmisión de datos
• Equipos de comunicación industriales
• Electrónica de comunicación integrada

4. IoT y módulos electrónicos inteligentes

Adecuado para productos que necesitan instalar PCB, circuitos de control, interfaces y componentes de sensores en un volumen relativamente pequeño.

Por ejemplo:

• Controladores de IoT
• Módulos de sensores
• Módulos de control inteligente
• Electrónica integrada
• Módulos de monitoreo

5. Pequeños instrumentos y equipos de prueba.

Para módulos electrónicos pequeños de medición, detección y prueba, la carcasa de aluminio puede proporcionar una protección mecánica completa para las PCB internas.

Adecuado para:

• Módulos de prueba electrónicos
• Instrumentos de medición
• Equipo de prueba de señal
• Electrónica de laboratorio
• Módulos electrónicos portátiles

Mecanizado personalizado específico disponible

No solo mecanizamos el cuerpo del perfil de aluminio, sino que también podemos realizar mecanizado mecánico adicional en el gabinete de acuerdo con la estructura del producto.

Preguntas frecuentes

P1: ¿La carcasa de aluminio de 44 × 25 mm es adecuada para instalar PCB?

Sí. Este tamaño se puede utilizar para productos electrónicos como PCB, tableros de control, módulos de comunicación y módulos de adquisición de datos. Es necesario confirmar si es específicamente adecuado según las dimensiones de la PCB, la altura del componente y el método de montaje.

P2: ¿Cuál es la diferencia entre la carcasa de aluminio para equipos de comunicación de 44 × 25 mm y la de 44 × 23 mm?

Ambos tienen el mismo ancho y la principal diferencia está en la altura. 44×25 mm agrega aproximadamente 2 mm de altura en comparación con 44×23 mm, por lo que el espacio de montaje de componentes internos es relativamente más amplio y es más adecuado para equipos electrónicos que contienen componentes con una cierta altura, como bloques de terminales, conectores e interruptores.

P3: ¿Se puede personalizar la longitud de la carcasa de aluminio de 44 × 25 mm?

El mecanizado longitudinal se puede realizar según la estructura del producto y los requisitos de mecanizado del perfil de aluminio. La longitud mecanizable real debe confirmarse en combinación con los requisitos específicos del producto y del pedido.

P4: ¿Se pueden mecanizar orificios de interfaz como USB y RJ45?

El mecanizado de apertura CNC se puede realizar de acuerdo con los dibujos del cliente y las dimensiones de la interfaz. Las posiciones, dimensiones y estructuras específicas de los orificios deben confirmarse en la etapa de dibujo.

P5: ¿Se pueden mecanizar agujeros roscados?

Sí. La perforación, el roscado y otros mecanizados se pueden realizar según el método de montaje del producto.

P6: ¿Se puede hacer un logotipo en la carcasa de aluminio?

El mecanizado de logotipos e identificación de productos, como grabado láser o serigrafía, se puede realizar de acuerdo con los requisitos del cliente.

P7: ¿Se puede mecanizar una carcasa completa para un dispositivo electrónico?

Sí. Podemos completar procesos de corte, mecanizado CNC, tratamiento de superficies, mecanizado de logotipos, inspección y ensamblaje relacionados alrededor del gabinete de extrusión de aluminio.

P8: ¿Qué pasa si no sé qué tamaño de caja de aluminio elegir?

Primero puede proporcionar las dimensiones de la PCB, la altura máxima de los componentes internos, las posiciones de la interfaz y las dimensiones externas requeridas del producto. Podemos ayudar a confirmar la especificación de perfil adecuada en función de estos parámetros estructurales.

¿Qué proporcionar al comprar una caja de aluminio de 44 × 25 mm?

Para confirmar rápidamente la capacidad de fabricación del producto, se recomienda a los clientes que proporcionen la siguiente información:

Si actualmente solo tiene una PCB o un prototipo de producto y no tiene un dibujo completo del gabinete, también puede comenzar confirmando las dimensiones del producto y la estructura interna.
