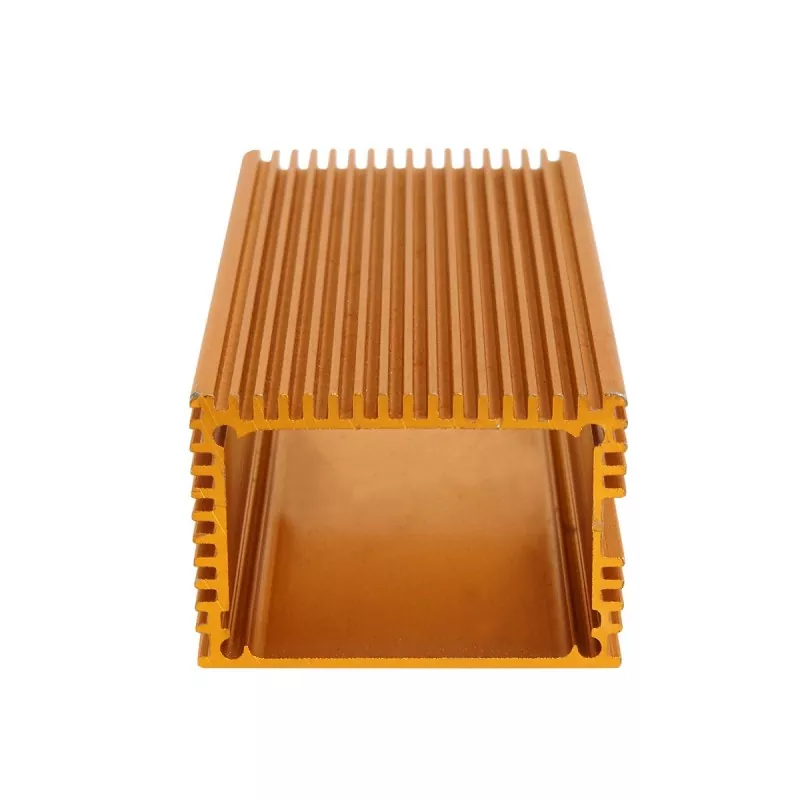

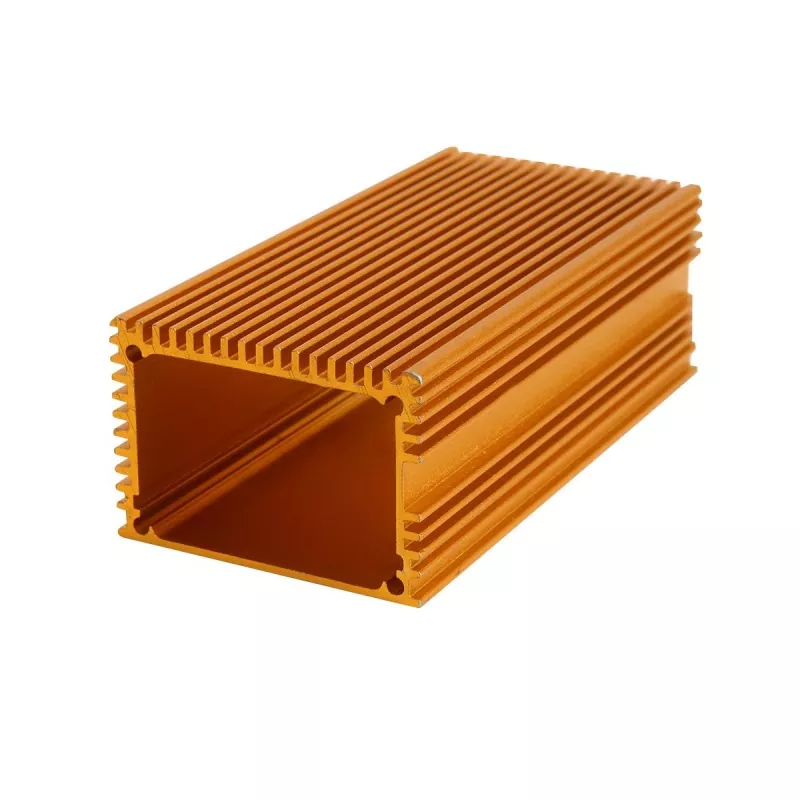

Caja de dispositivo de comunicación de aluminio de 48 × 33 mm

La altura de 33 mm admite PCB, conectores, bloques de terminales, módulos de alimentación y otros componentes con una altura moderada, mientras que el ancho de 48 mm admite placas más grandes y disposiciones multipuerto. Está dirigido a equipos electrónicos que necesitan espacio de montaje interno real, varias interfaces y resistencia estructural, pero que no justifican un chasis de aluminio grande.

El cuerpo del perfil se puede cortar a medida y terminar con placas finales, mecanizado CNC, orificios de montaje, aberturas de interfaz, orificios roscados, logotipos y tratamiento de superficie. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, se encarga del corte, CNC de tres ejes, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Definición del producto

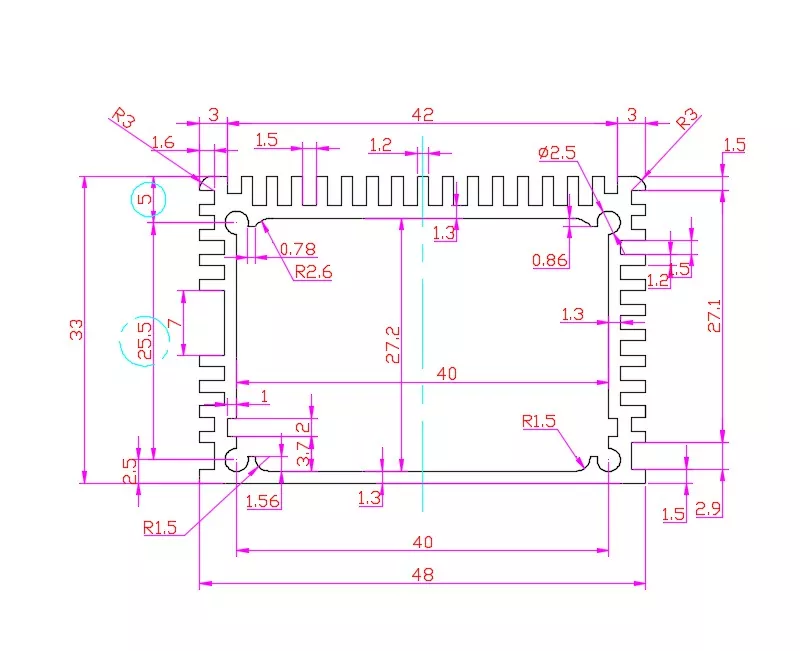

El gabinete para dispositivos de comunicación de aluminio de 48 × 33 mm es un gabinete para dispositivos electrónicos de aluminio extruido con un espacio interno relativamente amplio, con un tamaño de sección transversal de aproximadamente 48 mm × 33 mm.

En comparación con las especificaciones de bajo perfil, como 19 mm, 23 mm y 25 mm, la altura de 33 mm proporciona un espacio de montaje más amplio para PCB, conectores, bloques de terminales, módulos de alimentación y otros componentes electrónicos con una determinada altura. Al mismo tiempo, el ancho de 48 mm también puede cumplir con los requisitos de diseño de PCB más grandes y estructuras de interfaz múltiple.

Por lo tanto, esta especificación es más adecuada para equipos electrónicos que tienen ciertos requisitos de espacio de montaje interno, cantidad de interfaces y resistencia estructural, pero que no desean utilizar un chasis de aluminio grande.

Las aplicaciones típicas incluyen:

• Módulos de control industriales
• Equipo de adquisición de datos.
• Equipo de comunicación
• Equipo de conversión de señal.
• Equipos de medición y prueba.
• Módulos de potencia y control.
• IoT y dispositivos electrónicos integrados
• Pequeños instrumentos y equipos.

El cuerpo del perfil de aluminio se puede cortar según la longitud del producto y combinarse con placas finales, mecanizado CNC, orificios de montaje, aberturas de interfaz, orificios roscados, logotipo y tratamiento de superficie para formar una carcasa completa para dispositivo electrónico.

Ventajas principales

1. 33 mm de altura, lo que proporciona un espacio interno más amplio para los componentes

La característica más obvia de 48×33 mm es su altura de sección transversal de 33 mm.

En comparación con las carcasas de aluminio de perfil bajo, puede acomodar más componentes electrónicos con cierta altura, por lo que no se limita a PCB delgadas.

Por ejemplo:

• Bloques de terminales
• Conectores
• interruptores
• Módulos de potencia
• Componentes de orificio pasante de PCB
• Pequeños módulos de control
• Módulos de comunicación
• Componentes de sensores e interfaces

Para productos electrónicos con estructuras internas relativamente complejas, la altura de 33 mm proporciona un mayor margen de diseño.

La altura interna útil real aún debe confirmarse según el espesor de la pared del perfil y la estructura de la sección transversal específica.

2. 48 mm de ancho, adecuado para PCB y diseño de interfaz múltiple

El ancho de 48 mm proporciona un espacio lateral mayor que las secciones transversales más estrechas, como las de 35 mm, 38 mm y 40 mm.

Por lo tanto, puede organizar de manera más flexible: PCB + bloques de terminales + interfaces + componentes de control.

Para productos que necesitan configurar múltiples interfaces en el extremo o en el costado, también puede proporcionar un mejor espacio de diseño de apertura.

3. Dimensiones equilibradas, adecuadas para dispositivos electrónicos compactos

48 × 33 mm no es una especificación de chasis grande, sino un tamaño entre módulos electrónicos pequeños y equipos electrónicos más grandes.

Es adecuado para productos electrónicos que:

• Necesita más espacio interno que los gabinetes de bajo perfil
• No necesita un chasis grande
• Necesidad de instalar varios componentes electrónicos.
• Necesita múltiples interfaces externas
• Quiere mantener compacto el producto general

Por lo tanto, este tamaño es especialmente adecuado como carcasa de aluminio para pequeños equipos electrónicos industriales y equipos de control.

4. Adecuado para series de productos de diferentes longitudes

La sección transversal del perfil de aluminio permanece sin cambios y se pueden formar diferentes modelos de productos simplemente ajustando la longitud según la PCB interna y la cantidad de componentes.

Por ejemplo:

• Versión corta → pequeños módulos de control
• Longitud media → PCB + interfaces + componentes de control
• Versión más larga → adquisición de datos, comunicación o dispositivos multiinterfaz

Para la misma serie de productos, esto puede reducir la necesidad de remodelar armarios con diferentes secciones transversales.

Especificaciones técnicas

Los parámetros específicos como el grado de aleación de aluminio, el espesor de la pared del perfil, las dimensiones internas, el rango de longitud, las tolerancias de mecanizado y los colores del tratamiento de superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

Escenarios de aplicación

1. Módulos de control industrial

48×33 mm tiene un espacio interno más grande que los gabinetes de perfil bajo, por lo que es adecuado para algunos equipos de control industrial pequeños.

Por ejemplo:

• Módulos de control industriales
• Módulos de interfaz de control
• Módulos de E/S
• Controladores integrados
• Controladores electrónicos industriales

Si es necesario instalar PCB, terminales, conectores y componentes de control internamente al mismo tiempo, 48×33 mm puede proporcionar un espacio estructural más amplio.

2. Equipos de medición y adquisición de datos

Los equipos de adquisición de datos generalmente necesitan instalar PCB, interfaces de señal, bloques de terminales y otros componentes electrónicos.

El ancho de 48 mm puede satisfacer una disposición lateral relativamente rica, y la altura de 33 mm puede acomodar componentes con una cierta altura.

Adecuado para:

• Módulos de adquisición de datos
• Equipo de adquisición de datos
• Módulos de medición
• Módulos de procesamiento de señales
• Dispositivos de interfaz de sensores

3. Módulos de conversión de señal

Los productos de conversión de señal pueden requerir múltiples interfaces de entrada/salida y placas de circuito interno.

48 × 33 mm pueden proporcionar un espacio de montaje relativamente amplio para PCB e interfaces.

Por ejemplo:

• Módulos de conversión de señal
• Módulos de interfaz de señal
• Convertidores de señales industriales
• Dispositivos de interfaz de comunicación

4. Equipos de redes y comunicaciones industriales

Para equipos de comunicación pequeños que necesitan instalar interfaces de comunicación, PCB y componentes electrónicos relacionados, se puede utilizar una carcasa de extrusión de aluminio de 48×33 mm.

Adecuado para:

• Módulos de comunicación
• Dispositivos de comunicación industriales
• Equipos de transmisión de datos
• Módulos de interfaz de red
• Electrónica de comunicación integrada

5. Pequeños módulos de control y potencia

En comparación con los gabinetes electrónicos de bajo perfil, la altura de 33 mm proporciona más espacio de montaje interno, por lo que también se puede utilizar para algunos productos electrónicos de control y potencia pequeños.

Por ejemplo:

• Módulos de control de energía
• Módulos de potencia electrónicos
• Unidades de control
• Módulos de interfaz de alimentación

Es necesario confirmar si es específicamente adecuado de acuerdo con las dimensiones de los componentes internos y los requisitos de disipación de calor.

6. Instrumentos de prueba y medición

48 × 33 mm se pueden utilizar para algunos equipos electrónicos pequeños de prueba y medición.

Por ejemplo:

• Módulos de prueba electrónicos
• Dispositivos de medición
• Equipo de prueba de señal
• Equipo de monitoreo
• Electrónica de laboratorio

Si el producto requiere una pantalla, múltiples interfaces o un circuito interno relativamente complejo, este tamaño también proporciona más espacio estructural que los gabinetes ultradelgados.

Parámetros de personalización

Preguntas frecuentes

P1: ¿Para qué productos es adecuada la carcasa de aluminio de 48 × 33 mm?

El gabinete para dispositivos de comunicación de aluminio de 48 × 33 mm es más adecuado para control industrial, adquisición de datos, comunicación, conversión de señales, pruebas y mediciones y otros equipos electrónicos pequeños que requieren un cierto espacio de montaje interno.

P2: ¿Es adecuado 48 × 33 mm para instalar PCB?

Sí. El diseño estructural se puede realizar según las dimensiones de la PCB, la altura de los componentes y el método de montaje.

P3: ¿Cuál es la diferencia entre 48×33 mm y 44×25 mm?

48 × 33 mm es más grande tanto en ancho como en alto, por lo que puede proporcionar un espacio interno más amplio y es más adecuado para productos con dimensiones de PCB más grandes, componentes más altos o más interfaces.

44×25 mm es más compacto y adecuado para módulos electrónicos que desean controlar el volumen total del producto.

P4: ¿Cuál es la diferencia entre 48×33 mm y 38×29 mm?

Ambos pertenecen a recintos compactos y con cierta altura.

48×33 mm tiene una sección transversal general más grande, por lo que es más adecuado para productos que requieren mayor espacio de PCB, más interfaces o más componentes internos.

38×29 mm es más compacto y adecuado para equipos electrónicos con requisitos más estrictos en cuanto a dimensiones externas generales.

P5: ¿Se puede personalizar la longitud de 48 × 33 mm?

El corte longitudinal se puede realizar de acuerdo con la estructura del producto y los requisitos de mecanizado reales.

P6: ¿Se pueden mecanizar los orificios de la interfaz?

Sí. Las aberturas CNC se pueden realizar según las dimensiones reales de USB, RJ45, conectores, bloques de terminales, interfaces de alimentación, etc.

P7: ¿Se pueden mecanizar orificios de montaje y orificios roscados?

Sí. La perforación, el roscado y otros mecanizados se pueden realizar de acuerdo con la estructura de ensamblaje del producto.

P8: ¿Se puede mecanizar una ventana de visualización?

Si el producto necesita instalar un módulo de visualización, se puede realizar el mecanizado de apertura correspondiente en el gabinete de acuerdo con los dibujos reales.

P9: ¿Qué pasa si no estoy seguro de si 48×33 mm es adecuado para mi producto?

Puede proporcionar: dimensiones de PCB + altura máxima de componente + posiciones de interfaz + requisitos de longitud del producto.

Esta información se puede utilizar para un juicio preliminar sobre si esta sección transversal es adecuada.

¿Qué información se necesita para comprar?

Si actualmente no tiene planos completos del gabinete, también puede proporcionar primero las dimensiones de la PCB, la altura de los componentes internos y los requisitos de dimensiones generales del producto para una evaluación preliminar.

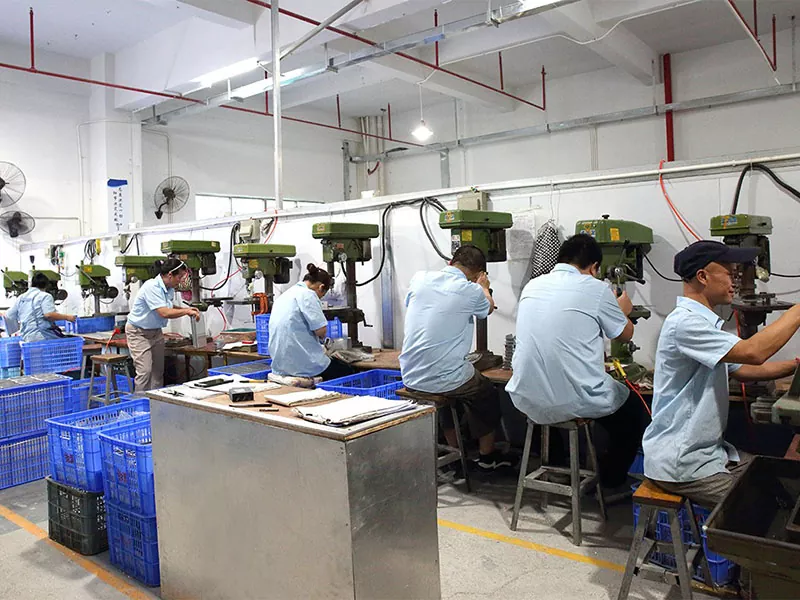

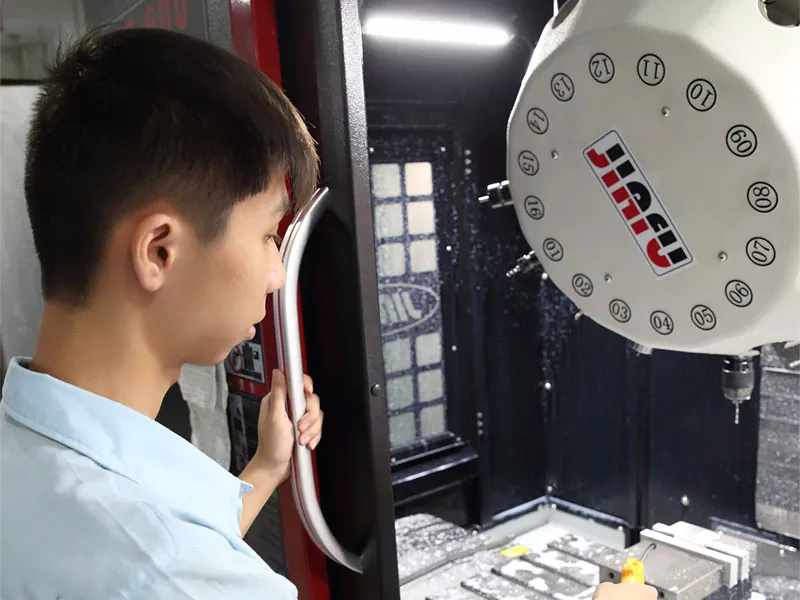

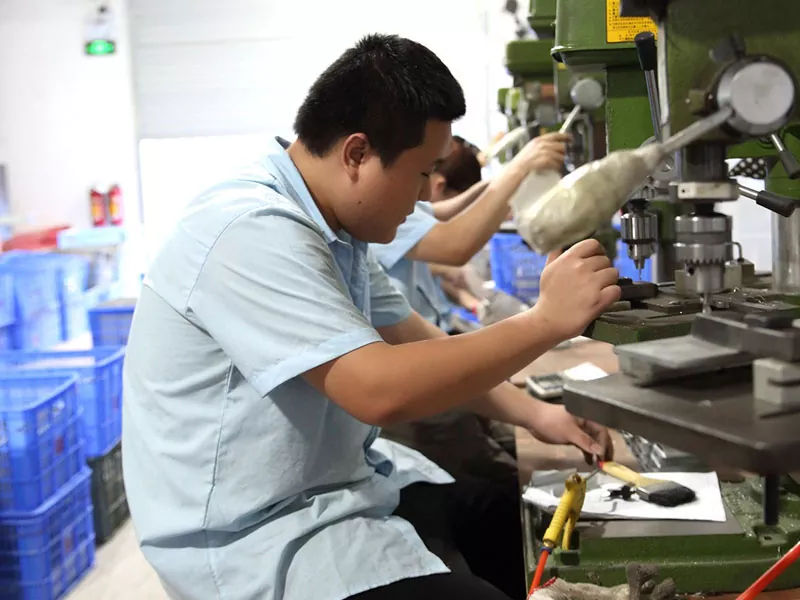

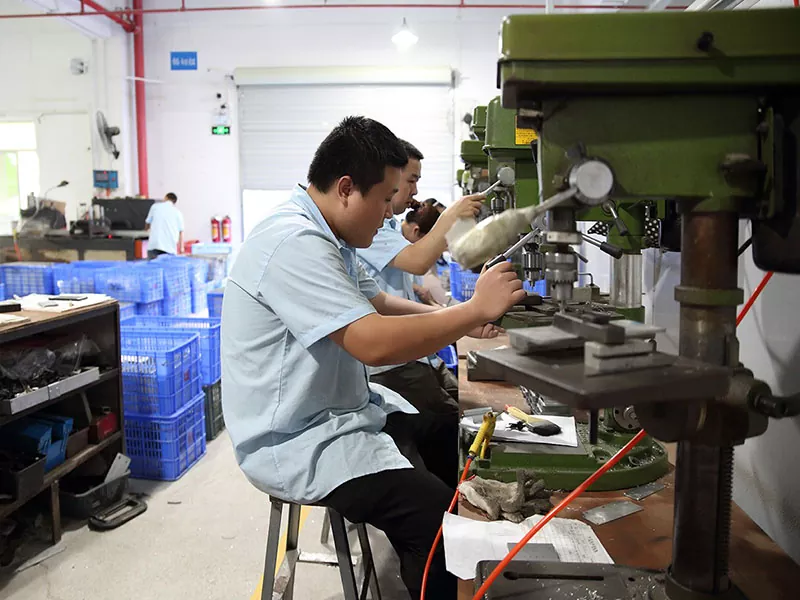

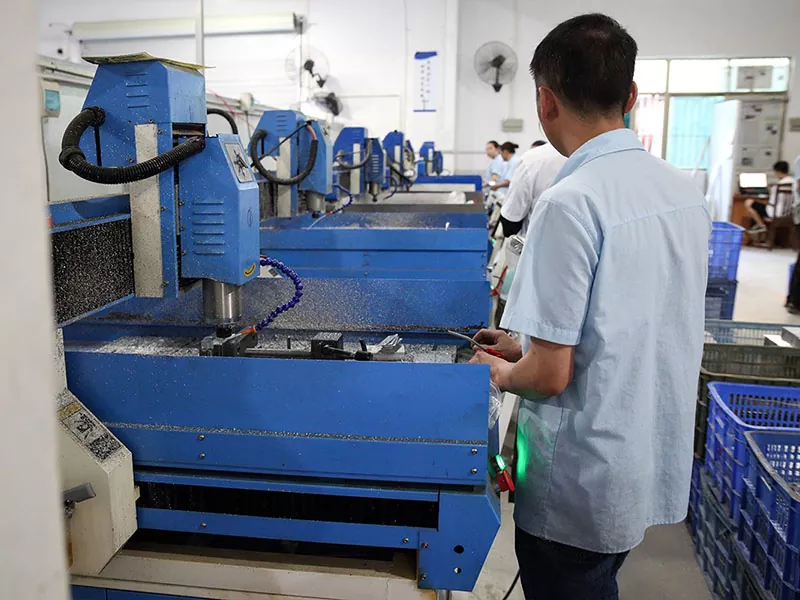

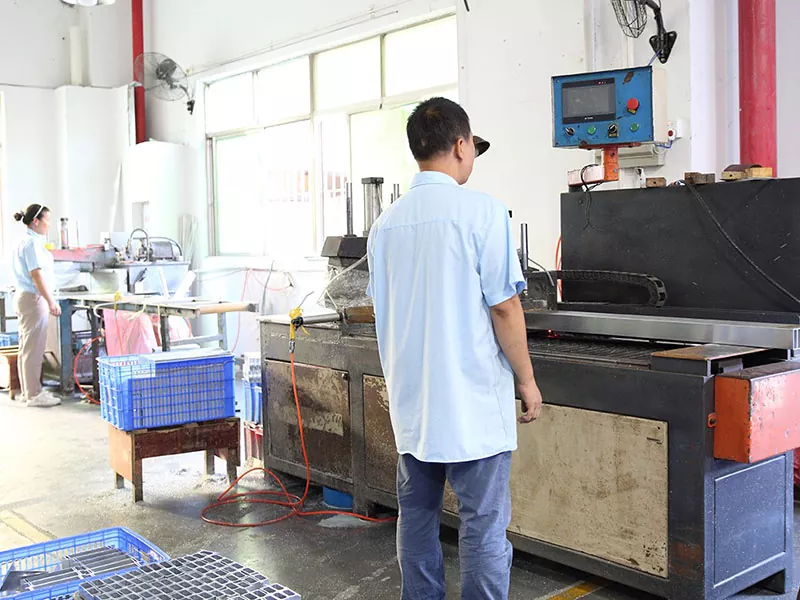

Espectáculo del taller
