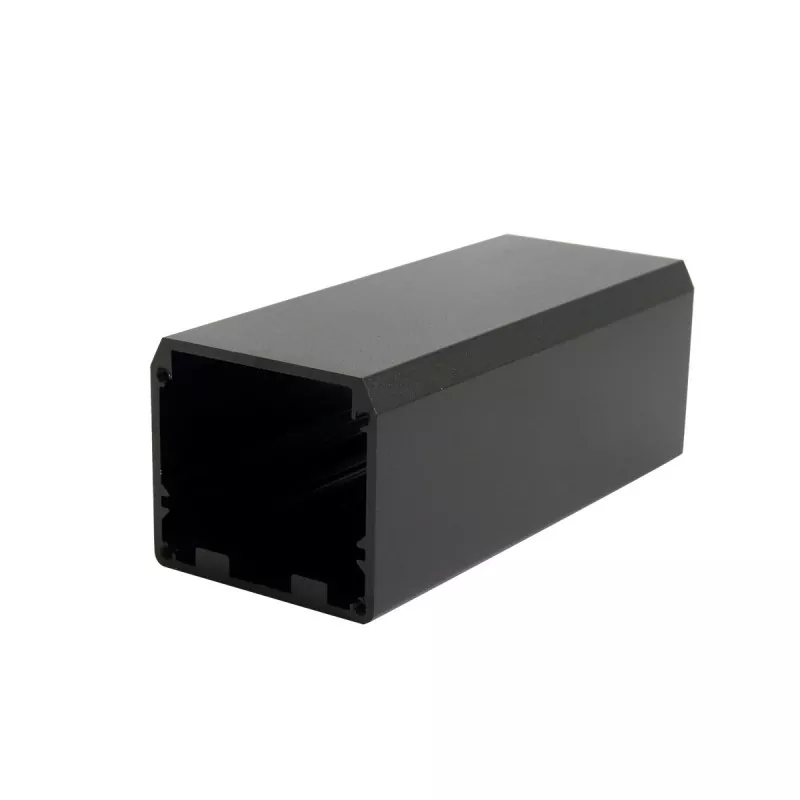

Caja de control industrial y fuente de alimentación de aluminio de 50 × 44 mm

El gabinete de control industrial y fuente de alimentación de aluminio de 50 × 44 mm Boyuan es una carcasa para dispositivos electrónicos de tamaño mediano fabricada con una estructura de extrusión de aleación de aluminio, con un tamaño de sección transversal externa de 50 mm (ancho) × 44 mm (alto), y la longitud se puede personalizar arbitrariamente de acuerdo con los requisitos reales del equipo.

El producto está formado por extrusión de perfil de aluminio, con un tamaño de sección transversal del cuerpo principal fijo. Se puede cortar de acuerdo con la longitud real del equipo y el ensamblaje final se completa mediante placas terminales, mecanizado CNC y otros procesos de soporte.

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior de la carcasa está diseñado con ranuras para tarjetas de placa de circuito estándar y la PCB se puede insertar y fijar directamente sin tornillos adicionales, lo que mejora en gran medida la eficiencia del ensamblaje.

En comparación con las cajas de plástico, los gabinetes de aleación de aluminio tienen una mejor resistencia estructural y una textura metálica, y pueden lograr estructuras personalizadas como interfaces, orificios de montaje, orificios roscados y ranuras mediante mecanizado CNC.

El valor central de 50×44 mm radica en su "cuerpo ancho y gran espacio": el ancho de 50 mm puede acomodar PCB de ancho estándar y múltiples diseños de interfaz, y la altura de 44 mm proporciona un amplio espacio interno para instalar componentes más altos.

Esta especificación es especialmente adecuada para módulos de potencia, amplificadores de potencia, controladores industriales, instrumentos de medición, equipos de estaciones base de comunicaciones, equipos de adquisición y transmisión de datos, módulos de accionamiento de motores, instrumentos de pruebas médicas y otros equipos electrónicos de tamaño mediano con altos requisitos de espacio interno.

Boyuan Hardware se ha centrado en la fabricación de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, y puede proporcionar mecanizado de gabinetes de aluminio personalizados de acuerdo con los dibujos, muestras o requisitos de tamaño del cliente.

Ventajas principales del producto

01 | Diseño de espacio amplio de 50 × 44 mm

El tamaño de la sección transversal de 50 mm de ancho × 44 mm de alto proporciona un amplio espacio interno para equipos electrónicos de tamaño mediano.

El ancho de 50 mm puede adaptarse a diseños de PCB más amplios y al diseño de múltiples interfaces en paralelo; la altura de 44 mm proporciona un mayor espacio de montaje de componentes, puede acomodar componentes más altos como condensadores electrolíticos, transformadores, disipadores de calor y relés, y también admite el diseño de PCB de doble cara, satisfaciendo las necesidades de integración de sistemas de circuitos complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio.

El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

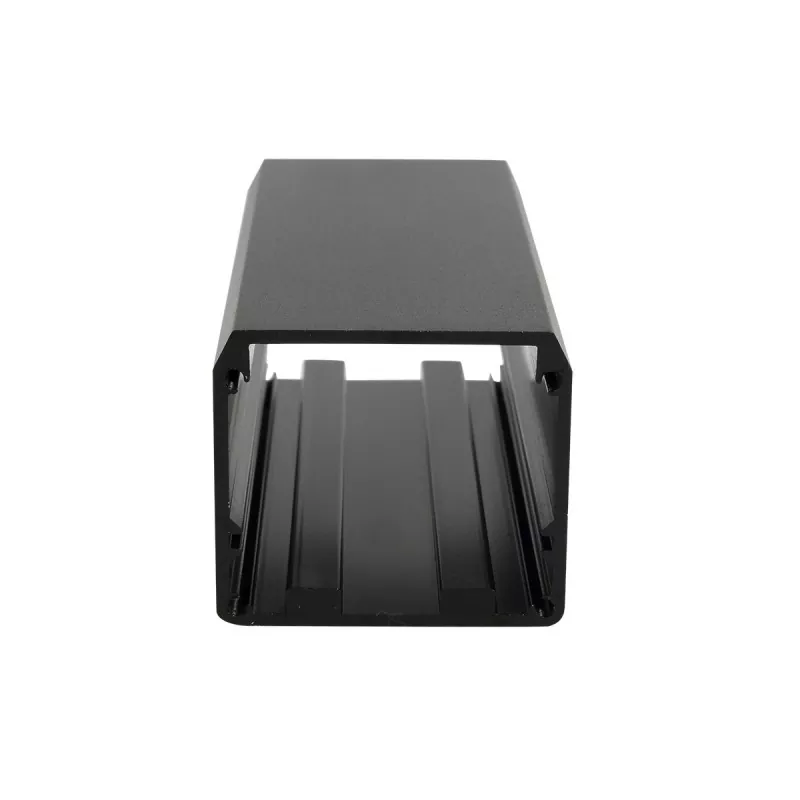

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos.

El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales. La altura de 44 mm puede acomodar el apilamiento de PCB de doble capa o dispositivos de alta potencia con disipadores de calor, lo que proporciona una solución de embalaje confiable para equipos electrónicos de alta potencia.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida.

Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 50 × 44 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, interfaces de alimentación, enchufes de aviación, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Surcos y pasos
• Ranuras de disipación de calor y orificios de ventilación.
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

50 × 44 mm es la especificación de la sección transversal del gabinete, y la longitud del gabinete de control industrial y fuente de alimentación de aluminio de 50 × 44 mm se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La conductividad térmica de la aleación de aluminio es de aproximadamente 200 W/(m·K). Combinado con una superficie más grande de 50×44 mm, puede conducir y disipar eficazmente el calor generado por los componentes internos. Para equipos con una gran generación de calor, como módulos de potencia y amplificadores de potencia, la carcasa de aluminio en sí misma es un disipador de calor eficiente, que puede extender la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

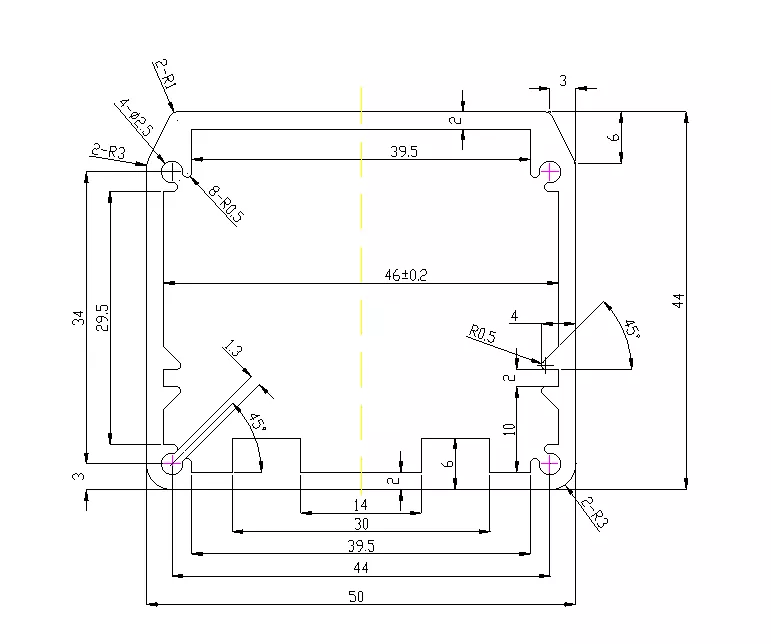

Especificaciones técnicas de la caja de aluminio de 50 × 44 mm

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la carcasa de aluminio de 50 × 44 mm?

50×44 mm pertenece a la categoría de gabinetes de aluminio de espacio amplio: el ancho de 50 mm admite la disposición de múltiples interfaces una al lado de la otra, y la altura de 44 mm puede acomodar componentes y disipadores de calor más altos. La altura de 44 mm es la característica principal que distingue esta especificación de los gabinetes pequeños, lo que le permite transportar equipos electrónicos con mayor potencia y componentes más altos.

1. Módulos de potencia

El diseño de amplio espacio de 50×44 mm es muy adecuado para diversos productos eléctricos:

• Módulos de fuente de alimentación conmutados
• Adaptadores de corriente
• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de fuente de alimentación UPS
• Módulos de carga

¿Por qué es adecuado 50×44 mm para módulos de potencia? Los módulos de potencia normalmente necesitan acomodar componentes más altos, como condensadores electrolíticos (normalmente de 25 a 35 mm de altura), transformadores y disipadores de calor. La altura de 44 mm proporciona un amplio espacio de montaje, mientras que el ancho de 50 mm puede acomodar diseños de PCB anchos y el material de aleación de aluminio también ayuda a que los dispositivos de alta potencia disipen el calor de manera eficiente.

2. Amplificadores de potencia y equipos de audio

• Cajas de amplificador
• Amplificadores de potencia de audio
• Módulos amplificadores de señal
• amplificadores de potencia de radiofrecuencia

¿Por qué el formato 50×44 mm es adecuado para amplificadores? Los amplificadores de potencia necesitan un espacio interno relativamente grande para acomodar circuitos amplificadores, disipadores de calor y secciones de fuente de alimentación. La altura de 44 mm puede instalar componentes más altos, y la carcasa de aleación de aluminio también cumple una función de disipación de calor, adecuada para equipos amplificadores de audio y RF con gran generación de calor.

3. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de accionamiento de motor
• Módulos inversores
• Módulos de expansión de E/S
• Cajas de control de automatización

¿Por qué 50×44 mm es adecuado para módulos de control industrial? Los módulos de control industriales normalmente necesitan acomodar muchas interfaces (RS232, RS485, CAN, Ethernet, etc.) y tableros de control de mayor tamaño. El ancho de 50 mm puede acomodar múltiples interfaces una al lado de la otra, y la altura de 44 mm puede instalar dispositivos de alimentación con disipadores de calor.

4. Instrumentos de medición y equipos de prueba

• Módulos de osciloscopio
• Cajas de generadores de señal
• Instrumentos de adquisición de datos
• Analizadores de energía
• Módulos de análisis de espectro.
• Instrumentos de prueba de dureza
• Equipo de prueba ultrasónico
• Gabinetes para medidores de flujo/medidores de nivel

¿Por qué es adecuado el tamaño 50×44 mm para instrumentos de medición? Los instrumentos de medición necesitan diseños de PCB más grandes para acomodar circuitos de procesamiento de señales y múltiples interfaces. El ancho de 50 mm puede acomodar PCB de ancho estándar y el alto de 44 mm puede acomodar componentes como transformadores y relés.

5. Equipos de comunicación y redes.

• Módulos de estación base de comunicación
• amplificadores de señal
• Módulos de comunicación GPS/GPRS/5G
• Unidades de transmisión de datos (DTU)
• Transceptores de fibra óptica
• Equipo de puente inalámbrico
• Módulos de conmutación

6. Equipos de pruebas médicas

• Módulos de pruebas médicas
• Equipo de monitoreo
• Instrumentos médicos portátiles
• Módulos de equipos de fisioterapia.
• Módulos de adquisición de bioseñales.

7. Aplicaciones integradas del disipador de calor

La carcasa de aluminio de 50×44 mm se puede utilizar en combinación con disipadores de calor internos:

• Cajas de controladores LED de alta potencia
• Módulos electrónicos de potencia.
• Controladores de motores
• Gabinetes del sistema de gestión de baterías (BMS)
• Cajas de módulos de supercondensador

8. Cajas de blindaje y aplicaciones antiinterferencias

• Cajas de blindaje para instrumentos de precisión
• Blindaje del módulo de alta frecuencia
• Blindaje electrónico médico

El material de aleación de aluminio proporciona un excelente rendimiento de blindaje electromagnético, previniendo eficazmente las interferencias electromagnéticas.

9. Equipos Experimentales para la Docencia y la Investigación Científica

• Cajas de instrumentos experimentales
• Módulos de demostración de enseñanza.
• Equipos de adquisición de datos de investigación científica.

¿Qué se puede personalizar para el gabinete de aluminio de 50 × 44 mm?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. La fuente de alimentación de aluminio de 50 × 44 mm y el gabinete de control industrial pueden cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

En la superficie de la carcasa de aluminio de 50 × 44 mm se puede mecanizar lo siguiente:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 50 × 44 mm, la personalización se puede lograr mediante un mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + orificios de montaje + orificios roscados + ranuras de disipación de calor + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si el ancho de su PCB es cercano a 50 mm

50×44 mm es una opción ideal: el ancho de 50 mm proporciona un amplio espacio de enrutamiento de PCB y la altura de 44 mm puede acomodar componentes más altos. Se puede confirmar si la estructura real es adecuada según el grosor de la PCB, el método de montaje y la altura del componente interno.

Si su dispositivo contiene componentes más altos

La altura de 44 mm puede acomodar componentes más altos, como condensadores electrolíticos (25-35 mm), transformadores, disipadores de calor y relés, adecuados para equipos electrónicos que requieren un espacio interno más grande.

Si su dispositivo genera mucho calor

La carcasa de aleación de aluminio tiene una excelente conductividad térmica. Combinado con una superficie más grande de 50 × 44 mm, puede ayudar eficazmente a los componentes internos a disipar el calor. Se pueden mecanizar ranuras de disipación de calor u orificios de ventilación en el gabinete para mejorar aún más el efecto de disipación de calor.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Si es necesario instalar interfaces

Se pueden agregar aberturas CNC al cuerpo del perfil o a las placas finales. Los más comunes incluyen USB, RJ45, interfaces de alimentación, enchufes de aviación, interfaces BNC, luces indicadoras, etc.

Si necesitas más espacio

Se puede volver a seleccionar una especificación de perfil de aluminio más grande según las dimensiones de la PCB o se puede realizar un diseño de carcasa no estándar.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 50×44 mm?

50×44 mm pertenece a la categoría de gabinetes de aluminio de espacio amplio, adecuados para módulos de potencia, amplificadores de potencia, controladores industriales, instrumentos de medición, equipos de estación base de comunicaciones, módulos de accionamiento de motores, instrumentos de pruebas médicas, etc. El ancho de 50 mm admite el diseño de múltiples interfaces y la altura de 44 mm puede acomodar componentes y disipadores de calor más altos.

2. ¿Es 50×44 mm la longitud del gabinete?

El número 50 × 44 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 50×44 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 44 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 25 y 35 mm de altura y la altura interna de 44 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación, nervaduras de disipación de calor y otras estructuras de disipación de calor según los dibujos del cliente para ayudar a los equipos de alta potencia a disipar el calor.

6. ¿Se pueden mecanizar interfaces como enchufes de aviación y BNC?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

7. ¿Se puede instalar una PCB?

Sí. La carcasa de aluminio de 50×44 mm está equipada de serie con ranuras para tarjetas de placa de circuito interno y la PCB se puede insertar y fijar directamente. También se pueden diseñar estructuras de montaje correspondientes según las dimensiones de la PCB y el método de montaje.

8. ¿Se pueden personalizar las placas finales?

Sí. Las dimensiones, posiciones de los orificios y estructura de las placas finales se pueden mecanizar según los requisitos del producto.
