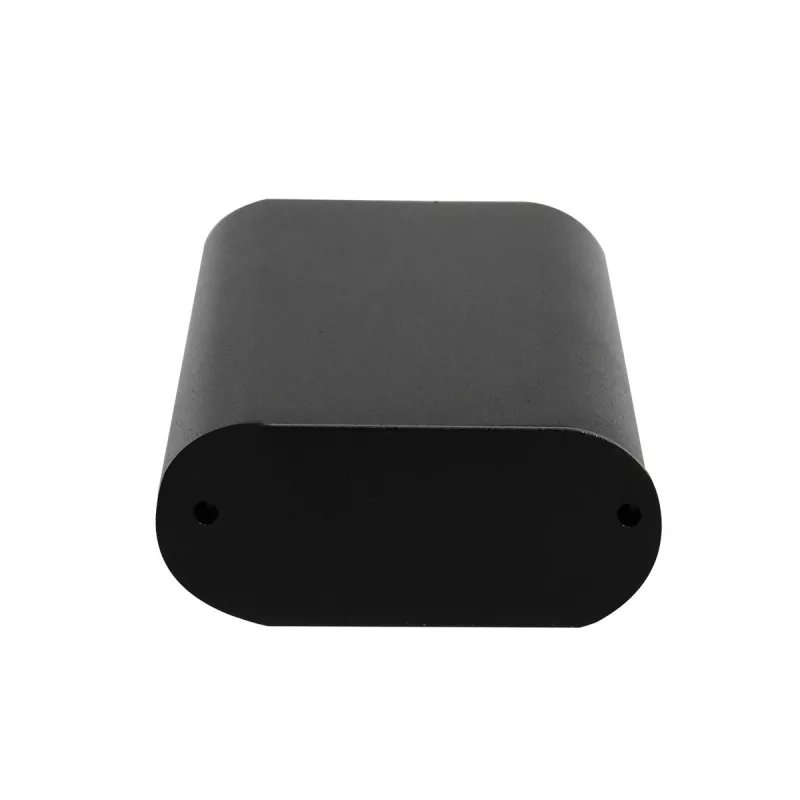

Caja de aluminio con terminal portátil de 52 × 22 mm para dispositivos inteligentes

Caja de aluminio con terminal portátil de 52 × 22 mm para dispositivos inteligentes — una carcasa de aluminio extruido delgada pero funcional que encuentra el punto medio entre perfiles ultradelgados y gabinetes más altos. El ancho de 52 mm admite PCB de ancho estándar y el montaje lado a lado de pantallas, ranuras para tarjetas, botones y sensores, mientras que la altura de 22 mm deja espacio para capacitores electrolíticos pequeños (16-20 mm), microrelés, piezas SMD más altas y disipadores de calor pequeños. El cuerpo del perfil se corta a la longitud requerida y se completa con placas terminales, mecanizado CNC y procesos relacionados. Las ranuras para tarjetas internas permiten que la PCB se deslice y se fije sin tornillos adicionales.

En comparación con las carcasas de plástico, el cuerpo de aluminio proporciona una mejor resistencia estructural y un acabado metálico, y admite interfaces mecanizadas por CNC, orificios de montaje, orificios roscados, ranuras para tarjetas y estructuras de disipación de calor. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, ofrece corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Ventajas principales

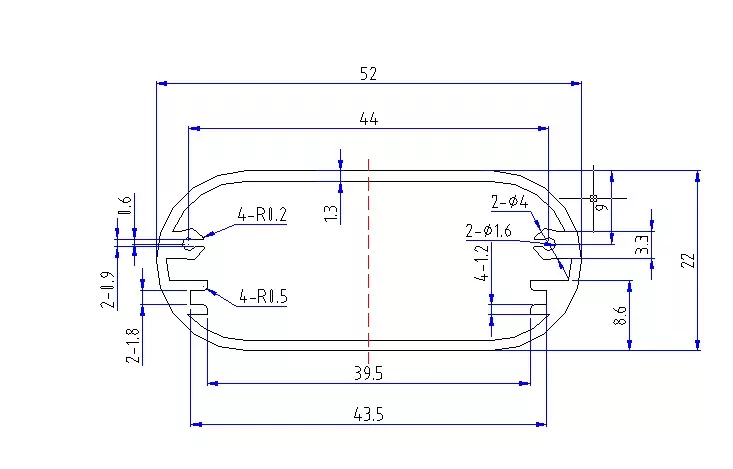

01 | Diseño delgado y ancho de 52 × 22 mm, espacio más amplio

El tamaño de la sección transversal de 52 mm de ancho × 22 mm de alto proporciona una solución de embalaje ideal para dispositivos inteligentes delgados.

El ancho de 52 mm puede adaptarse a diseños de PCB de ancho estándar y admitir el diseño en paralelo de múltiples interfaces y módulos de funciones; la altura de 22 mm mantiene el dispositivo delgado y al mismo tiempo proporciona aproximadamente un 16 % más de espacio interno que la especificación de 19 mm, lo que permite acomodar componentes más altos, como condensadores electrolíticos pequeños (de 16 a 20 mm de alto), microrrelés, componentes SMD ligeramente más altos o mejores estructuras de disipación de calor.

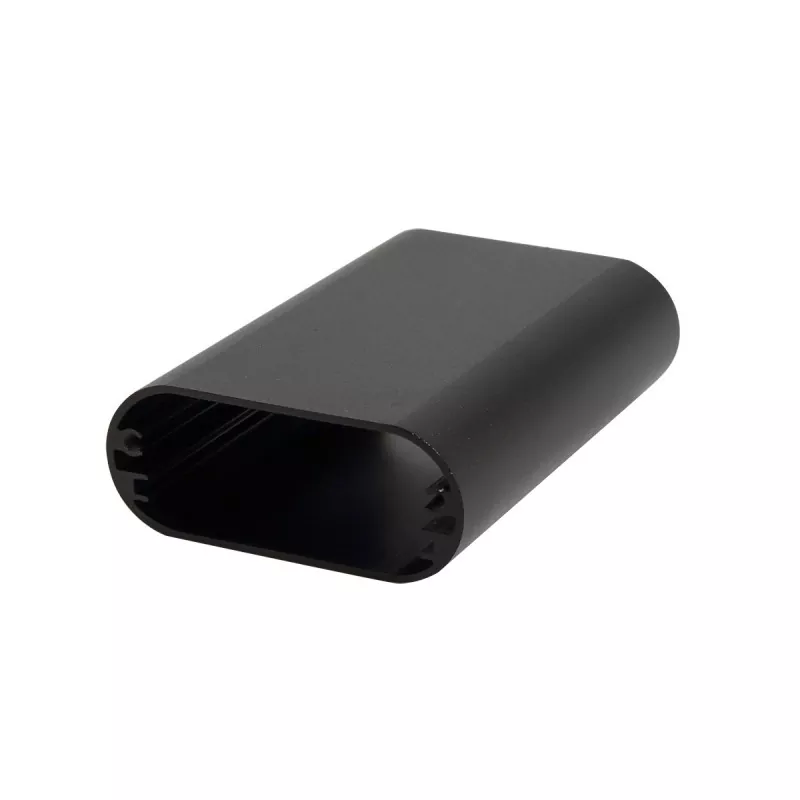

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes.

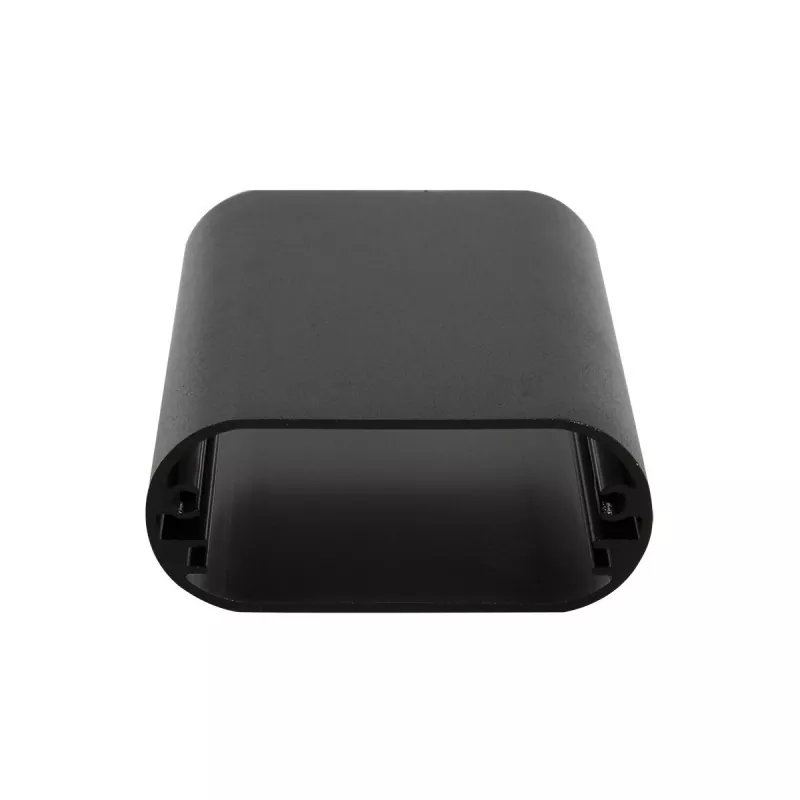

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 52 × 22 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, Type-C, RJ45, interfaces de alimentación CC, etc.)
• Agujeros de luz indicadora y ventanas de pantalla.
• Ojales y agujeros para interruptores
• Ranuras para tarjetas
• Aberturas del módulo de reconocimiento de huellas dactilares
• Orificios de montaje y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y estructuras de ventilación.
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

52×22 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo de 52 mm de ancho y el espacio interno de 22 mm, se pueden instalar pequeños disipadores de calor o se puede aumentar el espacio de circulación de aire interno, lo que ayuda de manera efectiva a los componentes internos a disipar el calor y extiende la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los dispositivos una textura del producto más profesional.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 52 × 22 mm?

52×22 mm pertenece a la categoría de gabinetes de aluminio delgados de cuerpo ancho: el ancho de 52 mm puede acomodar PCB de ancho estándar y disposición de lado a lado de múltiples módulos de funciones, y la altura de 22 mm proporciona un espacio interno más amplio que el de 19 mm manteniendo un perfil delgado. El grosor de 22 mm es 3 mm más alto que el de 19 mm y admite pequeños condensadores electrolíticos (comúnmente de 16 a 20 mm de alto), microrelés, componentes SMD ligeramente más altos o mejores estructuras de disipación de calor, lo que lo convierte en el mejor punto de equilibrio entre integridad funcional y perfil delgado en dispositivos delgados.

1. Escáneres de códigos de barras

52×22 mm es una solución de embalaje ideal para lectores de códigos de barras:

• Escáneres de códigos de barras portátiles
• Escáneres de códigos QR
• Pistolas de escaneo industriales
• Equipos de escaneo para supermercados/minoristas
• Terminales de logística y escaneo exprés
• Escáneres de gestión de almacenes

¿Por qué 52×22 mm es adecuado para lectores de códigos de barras? Los lectores de códigos de barras necesitan un agarre ergonómico. El ancho de 52 mm proporciona un agarre estable y el grosor de 22 mm hace que el dispositivo sea delgado y liviano. En comparación con la especificación de 21 mm, el 1 mm adicional de espacio interno en la altura de 22 mm puede acomodar una placa decodificadora más alta o una batería de mejor capacidad, adecuada para dispositivos de escaneo que requieren un mayor rendimiento o una mayor duración de la batería.

2. Máquinas POS y terminales de pago

• Máquinas POS móviles
• Terminales de cajero inteligentes
• Dispositivos para deslizar tarjetas de pago
• Terminales de escaneo para pagar
• Dispositivos de pago de escritorio

¿Por qué 52×22 mm es adecuado para máquinas POS? Las máquinas POS deben integrar múltiples módulos funcionales, como ranuras para tarjetas, teclados de contraseña, lectores de tarjetas NFC, pantallas e impresoras. El ancho de 52 mm proporciona un amplio espacio de diseño y el grosor de 22 mm garantiza la portabilidad al tiempo que proporciona más espacio que las especificaciones delgadas para acomodar baterías y componentes.

3. Lectores de tarjetas de acceso inteligentes

• Gabinetes para lectores de tarjetas de control de acceso
• Construcción de módulos de intercomunicación.
• Terminales de asistencia
• Equipo de gestión de visitantes.

El ancho de 52 mm coincide con el tamaño de instalación estándar de 86 cajas, y el diseño delgado de 22 mm hace que el dispositivo sea delgado cuando se monta en la pared, estéticamente agradable y discreto. La altura de 22 mm puede acomodar bobinas de lectura de tarjetas, relés, módulos de alimentación y otros componentes.

4. Terminales portátiles y recopiladores de datos

• Terminales portátiles industriales
• Recolectores de datos
• Terminales de inspección
• Dispositivos portátiles de gestión de almacenes
• Terminales móviles para el cumplimiento de la ley

5. Altavoces Bluetooth y equipos de audio

• Altavoces Bluetooth portátiles
• Receptores de micrófonos inalámbricos
• Receptores de audio Bluetooth
• Pequeños módulos amplificadores

¿Por qué 52×22 mm es adecuado para altavoces Bluetooth? La altura de 22 mm proporciona un amplio espacio para unidades de altavoz pequeñas y baterías, y el ancho de 52 mm puede acomodar múltiples módulos funcionales como módulos Bluetooth, circuitos integrados de amplificador y placas de protección de batería. La carcasa de aleación de aluminio ayuda a disipar el calor del chip amplificador.

6. Cargadores inalámbricos

• Cargadores inalámbricos de escritorio
• Módulos de carga inalámbrica para coche.
• Almohadillas de carga inalámbricas integradas
• Paneles de carga inalámbrica multidispositivo

La altura de 22 mm puede acomodar conjuntos de bobinas de carga inalámbrica más gruesas, lo que mejora la eficiencia de carga y la distancia de carga.

¿Qué se puede personalizar para el gabinete de aluminio?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie de aluminio, adecuada para equipos industriales y recintos domésticos inteligentes.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

Se puede mecanizar lo siguiente en la superficie de la carcasa de aluminio de 52 × 22 mm:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 52 × 22 mm, la personalización se puede lograr mediante el mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + ventanas de pantalla + ranuras para tarjetas + aberturas para módulos de huellas dactilares + ojales + ranuras de disipación de calor + orificios de montaje + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si su dispositivo necesita ser delgado pero requiere más espacio interno

La altura de 22 mm ofrece aproximadamente un 16 % más de espacio interno que la especificación de 19 mm, y admite condensadores electrolíticos pequeños (de 16 a 20 mm de altura), microrelés, componentes SMD ligeramente más altos o mejores estructuras de disipación de calor. Adecuado para dispositivos que necesitan integridad funcional y al mismo tiempo un perfil delgado.

Si el ancho de su PCB es cercano a 52 mm

52×22 mm es una opción ideal: el ancho de 52 mm proporciona un amplio espacio de enrutamiento de PCB y una disposición de módulos de funciones uno al lado del otro.

Si está diseñando un dispositivo portátil

El grosor de 22 mm hace que el dispositivo sea cómodo y liviano de sostener, adecuado para lectores de códigos de barras, máquinas POS, terminales portátiles y otros dispositivos que deben sostenerse con la mano.

Si necesita integrar varios módulos de funciones

El ancho de 52 mm puede acomodar la disposición lado a lado de múltiples módulos de funciones, como pantallas, ranuras para tarjetas, reconocimiento de huellas dactilares, botones y luces indicadoras, adecuado para terminales inteligentes con funciones integradas.

Si necesita un mejor rendimiento de disipación de calor

La altura de 22 mm permite la instalación de pequeños disipadores de calor o un mayor espacio de circulación de aire, adecuado para dispositivos con una generación de calor ligeramente mayor.

Si necesita instalar en un panel estándar

El ancho de 52 mm coincide con las dimensiones estándar del panel 86, adecuado para interruptores inteligentes, termostatos y otros productos tipo panel.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 52 × 22 mm?

52×22 mm pertenece a la categoría de carcasas de aluminio delgadas y de cuerpo ancho. Las aplicaciones principales incluyen lectores de códigos de barras, máquinas POS, lectores de tarjetas de acceso, terminales portátiles, parlantes Bluetooth, cargadores inalámbricos, controles remotos inteligentes, módulos de reconocimiento de huellas dactilares, sensores ultradelgados, etc. La altura de 22 mm mantiene un perfil delgado al tiempo que proporciona más espacio interno que 19 mm, acomodando más componentes y piezas ligeramente más altas.

2. ¿Es 52 × 22 mm la longitud del gabinete?

El número 52 × 22 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Cuál es la diferencia entre 52×22 mm y 52×19 mm?

52×22 mm es 3 mm más alto que 52×19 mm, con aproximadamente un 16% más de espacio interno. La especificación de 22 mm puede acomodar componentes más altos, como pequeños condensadores electrolíticos (de 16 a 20 mm de altura) y microrrelés, y también ofrece mejores condiciones de disipación de calor, adecuadas para dispositivos con funciones más complejas.

4. ¿Se puede personalizar la longitud de la carcasa de aluminio de 52×22 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

5. ¿Puede la altura de 22 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos pequeños comunes suelen tener entre 16 y 20 mm de altura, y la altura interna de 22 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

6. ¿Es adecuado para lectores de códigos de barras?

Muy adecuado. El ancho de 52 mm puede acomodar múltiples módulos, como el tablero decodificador, el cabezal de escaneo, los botones y las luces indicadoras. El grosor de 22 mm hace que el dispositivo sea cómodo y liviano de sostener, adecuado para operación manual a largo plazo.

7. ¿Se puede hacer una ventana mosquitera en el cerramiento de aluminio?

Sí. Boyuan Hardware puede mecanizar mediante CNC ventanas de visualización de pantalla, orificios para luces indicadoras y otras estructuras en la carcasa de aluminio de acuerdo con los dibujos del cliente.

8. ¿Se pueden mecanizar las ranuras para tarjetas y las aberturas para módulos de huellas dactilares?

Sí. Para productos que requieren funciones de deslizamiento de tarjetas, como máquinas POS y lectores de tarjetas de acceso, las ranuras para tarjetas magnéticas/tarjetas IC se pueden mecanizar según los planos del cliente; También se pueden mecanizar aberturas de montaje precisas de acuerdo con las dimensiones del módulo de huellas dactilares proporcionadas por el cliente.

¿Por qué elegir Boyuan Hardware?

Boyuan Hardware se ha centrado en la industria de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, brindando mecanizado personalizado de gabinetes de aluminio.

Desde el perfil de aluminio estándar de 52×22 mm hasta el gabinete electrónico acabado mecanizado por CNC, podemos mecanizar de acuerdo con los requisitos del producto del cliente.

Si está buscando una carcasa de aluminio para terminal portátil de 52 × 22 mm para dispositivos inteligentes, puede enviar las dimensiones de su PCB, dibujos del producto o modelos 3D.

Podemos confirmar las especificaciones, el método de mecanizado y el plan de personalización de acuerdo con la estructura de su producto.
