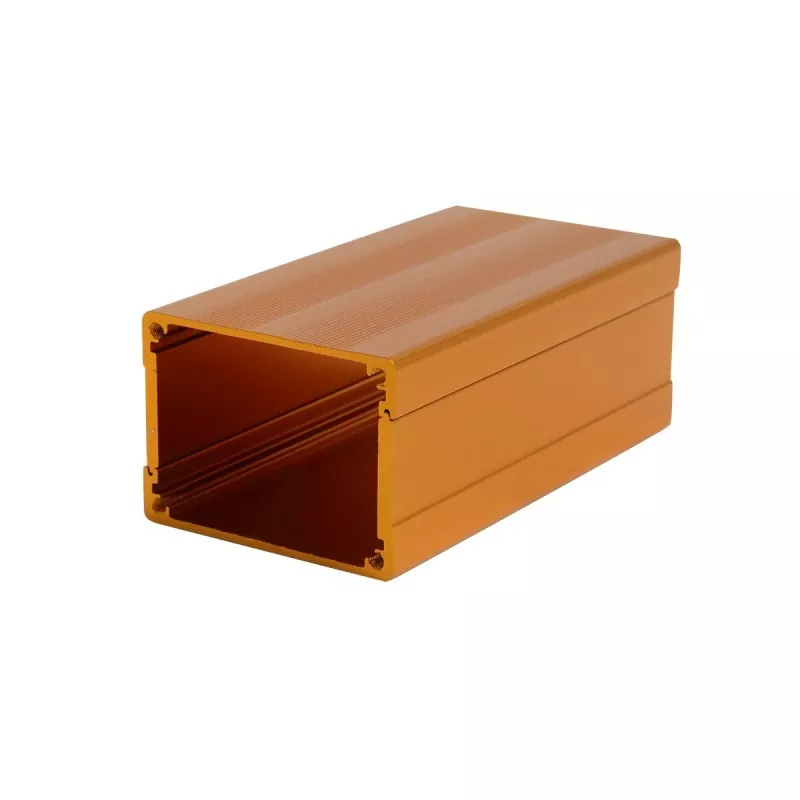

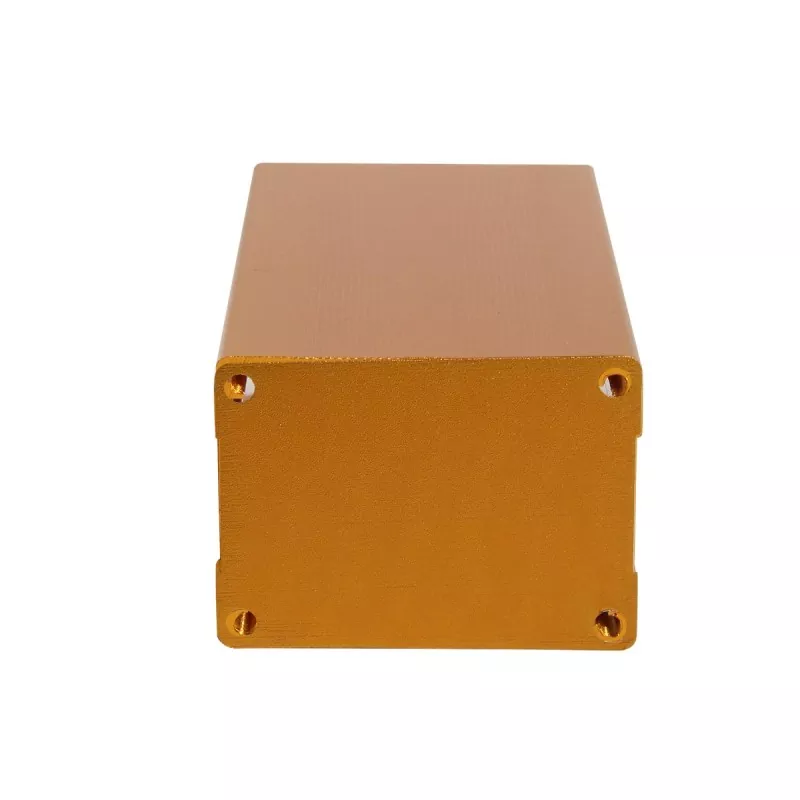

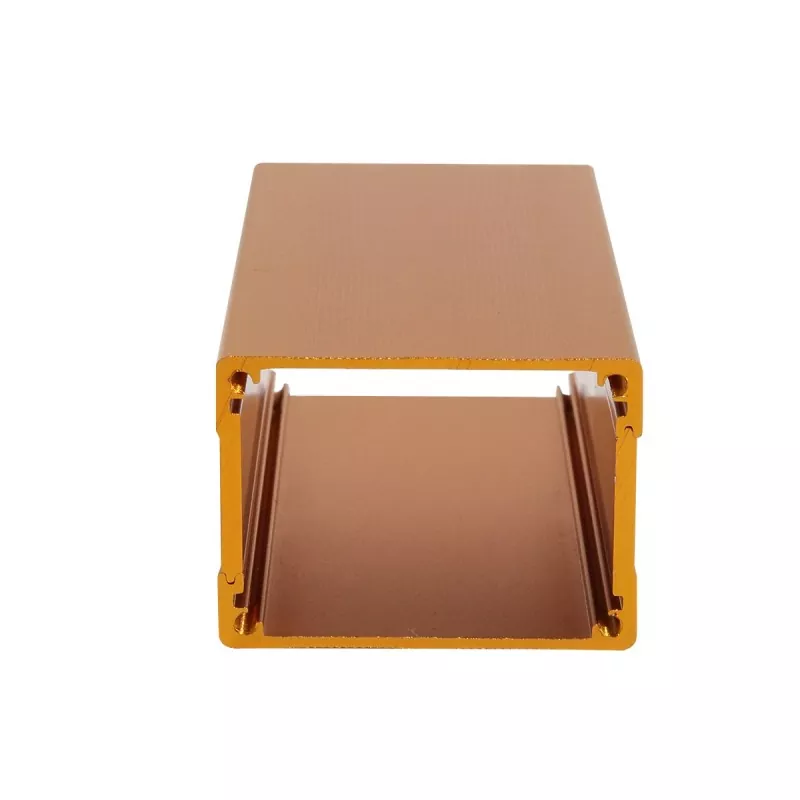

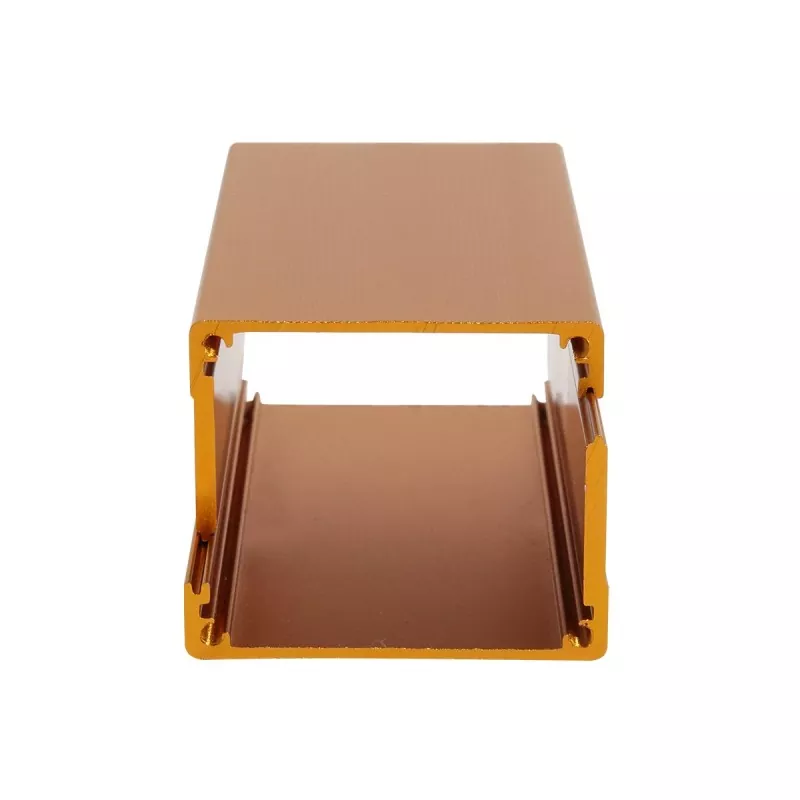

Caja de módulo de control de potencia de aluminio de 52 × 38 mm

La carcasa de aluminio Boyuan de 52×38 mm es una carcasa de dispositivo electrónico de tamaño mediano fabricada con una estructura de extrusión de aleación de aluminio, con un tamaño de sección transversal externa de 52 mm (ancho) × 38 mm (alto), y la longitud se puede personalizar arbitrariamente de acuerdo con los requisitos reales del equipo.

El producto está formado por extrusión de perfil de aluminio, con un tamaño de sección transversal del cuerpo principal fijo. Se puede cortar de acuerdo con la longitud real del equipo y el ensamblaje final se completa mediante placas terminales, mecanizado CNC y otros procesos de soporte.

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior de la carcasa está diseñado con ranuras para tarjetas de placa de circuito estándar y la PCB se puede insertar y fijar directamente sin tornillos adicionales, lo que mejora en gran medida la eficiencia del ensamblaje.

En comparación con las cajas de plástico, los gabinetes de aleación de aluminio tienen una mejor resistencia estructural y una textura metálica, y pueden lograr estructuras personalizadas como interfaces, orificios de montaje, orificios roscados y ranuras mediante mecanizado CNC.

Boyuan Hardware se ha centrado en la fabricación de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, y puede proporcionar mecanizado de gabinetes de aluminio personalizados de acuerdo con los dibujos, muestras o requisitos de tamaño del cliente.

Ventajas principales

01 | Diseño de espacio amplio de 52 × 38 mm

El tamaño de la sección transversal de 52 mm de ancho × 38 mm de alto proporciona un amplio espacio interno para equipos electrónicos de tamaño mediano.

El ancho de 52 mm puede adaptarse a diseños de PCB más amplios y al diseño de múltiples interfaces en paralelo, lo que admite diseños de interfaz de entrada/salida multicanal; la altura de 38 mm proporciona un mayor espacio de montaje de componentes, puede acomodar componentes más altos como condensadores electrolíticos (normalmente de 25 a 35 mm de altura), transformadores, disipadores de calor, relés e inductores, y también admite el diseño de PCB de doble cara, satisfaciendo las necesidades de integración de sistemas de circuitos complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del gabinete del módulo de control de energía de aluminio de 52 × 38 mm está formado por una extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales. La altura de 38 mm puede acomodar el apilamiento de PCB de doble capa o dispositivos de alta potencia con disipadores de calor, lo que proporciona una solución de embalaje confiable para equipos electrónicos de alta potencia.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 52 × 38 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

52×38 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La conductividad térmica de la aleación de aluminio es de aproximadamente 200 W/(m·K). Combinado con una superficie más grande y un amplio espacio interno de 52 × 38 mm, puede conducir y disipar eficazmente el calor generado por los componentes internos. Para equipos con una gran generación de calor, como módulos de potencia y amplificadores de potencia, la carcasa de aluminio en sí misma es un disipador de calor eficiente, que puede extender la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

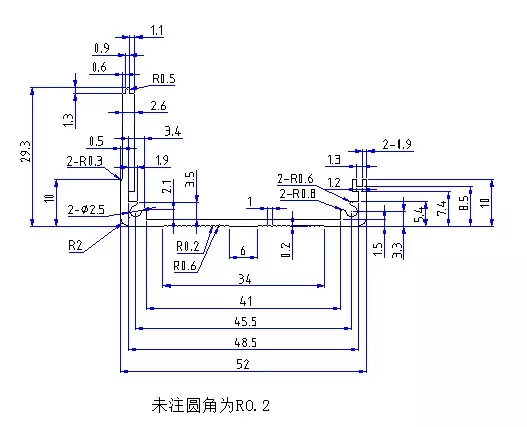

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 52 × 38 mm?

El gabinete del módulo de control de energía de aluminio de 52 × 38 mm pertenece a la categoría de gabinetes de aluminio de espacio amplio: el ancho de 52 mm admite la disposición de múltiples interfaces una al lado de la otra, y la altura de 38 mm proporciona un amplio espacio vertical para componentes más altos y disipadores de calor. La altura de 38 mm es la característica principal que distingue esta especificación de los gabinetes delgados, lo que le permite transportar equipos electrónicos con mayor potencia y componentes más altos, lo que lo convierte en una opción de empaque ideal para equipos electrónicos de tamaño mediano.

1. Módulos de potencia

El diseño de amplio espacio de 52×38 mm es muy adecuado para diversos productos eléctricos:

• Módulos de fuente de alimentación conmutados
• Adaptadores de corriente
• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de fuente de alimentación UPS
• Módulos de carga
• Gabinetes del sistema de gestión de baterías (BMS)
• Cajas de módulos de supercondensador

¿Por qué es adecuado 52×38 mm para módulos de potencia? Los módulos de potencia normalmente necesitan acomodar componentes más altos, como condensadores electrolíticos (normalmente de 25 a 35 mm de altura), transformadores, disipadores de calor e inductores. La altura de 38 mm proporciona un amplio espacio de montaje y puede acomodar fácilmente condensadores electrolíticos de alrededor de 30 mm de altura. Al mismo tiempo, el ancho de 52 mm puede acomodar diseños de PCB anchos, admitiendo interfaces de entrada/salida multicanal, y el material de aleación de aluminio también ayuda a que los dispositivos de alta potencia disipen el calor de manera eficiente.

2. Amplificadores de potencia y equipos de audio

• Amplificadores de potencia de audio
• Módulos amplificadores de señal
• amplificadores de potencia de radiofrecuencia
• Cajas para amplificadores profesionales
• Módulos amplificadores de coche

¿Por qué el formato 52×38 mm es adecuado para amplificadores? Los amplificadores de potencia necesitan un espacio interno relativamente grande para acomodar circuitos amplificadores, disipadores de calor y secciones de fuente de alimentación. La altura de 38 mm puede instalar componentes más altos y disipadores de calor, y combinado con la carcasa de aleación de aluminio de gran superficie de 52 mm de ancho para la disipación de calor, es adecuado para equipos amplificadores de audio y RF con gran generación de calor.

3. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de accionamiento de motor
• Módulos inversores
• Módulos de expansión de E/S
• Cajas de control de automatización
• Módulos de control de robots

¿Por qué 52×38 mm es adecuado para módulos de control industrial? Los módulos de control industriales normalmente necesitan acomodar muchas interfaces (RS232, RS485, CAN, Ethernet, etc.) y tableros de control de mayor tamaño. El ancho de 52 mm puede acomodar múltiples interfaces una al lado de la otra, y la altura de 38 mm puede instalar dispositivos de alimentación y módulos de relés con disipadores de calor.

4. Instrumentos de medición y equipos de prueba

• Módulos de osciloscopio
• Cajas de generadores de señal
• Instrumentos de adquisición de datos
• Analizadores de energía
• Módulos de análisis de espectro.
• Instrumentos de prueba de dureza
• Equipo de prueba ultrasónico
• Gabinetes para medidores de flujo/medidores de nivel
• Módulos multímetros

¿Por qué 52×38 mm es adecuado para instrumentos de medición? Los instrumentos de medición necesitan diseños de PCB más grandes para acomodar circuitos de procesamiento de señales y múltiples interfaces. El ancho de 52 mm puede acomodar PCB de ancho estándar y el alto de 38 mm puede acomodar componentes como transformadores y relés. Al mismo tiempo, la carcasa de aleación de aluminio proporciona un buen rendimiento de blindaje electromagnético, lo que garantiza la precisión de la medición.

5. Equipos de comunicación y redes.

• Módulos de estación base de comunicación
• amplificadores de señal
• Módulos de comunicación 5G
• Unidades de transmisión de datos (DTU)
• Transceptores de fibra óptica
• Equipo de puente inalámbrico
• Módulos de conmutación
• Cajas de enrutador

6. Equipos de pruebas médicas

• Módulos de pruebas médicas
• Equipo de monitoreo
• Instrumentos médicos portátiles
• Módulos de equipos de fisioterapia.
• Módulos de adquisición de bioseñales.

7. Aplicaciones integradas del disipador de calor

La carcasa de aluminio de 52×38 mm se puede utilizar en combinación con disipadores de calor internos:

• Cajas de controladores LED de alta potencia
• Módulos electrónicos de potencia.
• Controladores de motores
• Módulos de carga de vehículos eléctricos

8. Cajas de blindaje y aplicaciones antiinterferencias

• Cajas de blindaje para instrumentos de precisión
• Blindaje del módulo de alta frecuencia
• Blindaje electrónico médico

El material de aleación de aluminio proporciona un excelente rendimiento de blindaje electromagnético, previniendo eficazmente las interferencias electromagnéticas.

¿Qué se puede personalizar?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

Se puede mecanizar lo siguiente en la superficie de la carcasa de aluminio de 52 × 38 mm:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 52 × 38 mm, la personalización se puede lograr mediante el mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + ventanas de pantalla + orificios de montaje + orificios roscados + ranuras de disipación de calor + orificios de montaje en riel DIN + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 52 × 38 mm?

52×38 mm pertenece a la categoría de gabinetes de aluminio de espacio amplio, adecuados para módulos de potencia, amplificadores de potencia, controladores industriales, instrumentos de medición, equipos de estaciones base de comunicaciones, módulos de accionamiento de motores, instrumentos de pruebas médicas, sistemas de administración de baterías, etc. El ancho de 52 mm admite diseño de interfaz múltiple y la altura de 38 mm puede acomodar componentes más altos y disipadores de calor.

2. ¿Es 52 × 38 mm la longitud del gabinete?

El número 52 × 38 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 52×38 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 38 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 25 y 35 mm de altura. La altura interna de 38 mm permite acomodarlos completamente, dejando margen para el montaje. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Puede la altura de 38 mm acomodar un transformador?

Sí. La altura de 38 mm puede acomodar pequeños transformadores, inductores y otros componentes más altos. Se necesita una confirmación específica según las dimensiones de su transformador.

6. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación, nervaduras de disipación de calor y otras estructuras de disipación de calor según los dibujos del cliente para ayudar a los equipos de alta potencia a disipar el calor.

7. ¿Se pueden mecanizar interfaces como enchufes de aviación y BNC?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 52 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

8. ¿Se pueden seleccionar diferentes colores?

Sí. La carcasa de aluminio puede lograr diferentes efectos de apariencia mediante procesos como el anodizado, y el color se puede personalizar arbitrariamente según los requisitos del cliente.

9. ¿Qué pasa si 52×38 mm no es adecuado para mi PCB?

Puede enviarnos las dimensiones de la PCB, la estructura del producto o el modelo 3D. Boyuan Hardware puede ayudar a confirmar si la especificación de 52×38 mm es adecuada según las dimensiones reales y también puede elegir otras especificaciones de perfil de aluminio o realizar un mecanizado personalizado.

¿Por qué elegir Boyuan Hardware?

Para los fabricantes de equipos electrónicos, lo que más importa es si el proveedor puede completar el mecanizado de soporte, como longitud, placas finales, aberturas de interfaz, ventanas de pantalla, orificios de montaje, estructuras de disipación de calor, orificios de montaje en riel DIN, estructuras de PCB, tratamiento de superficies y logotipos de acuerdo con el producto real.

Boyuan Hardware se ha centrado en la industria de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, brindando mecanizado personalizado de gabinetes de aluminio.

Desde el perfil de aluminio estándar de 52×38 mm hasta el gabinete electrónico acabado mecanizado por CNC, podemos mecanizar de acuerdo con los requisitos del producto del cliente.

Si está buscando un gabinete de módulo de control de energía de aluminio de 52 × 38 mm, puede enviar las dimensiones de su PCB, dibujos del producto o modelos 3D.

Podemos confirmar las especificaciones, el método de mecanizado y el plan de personalización de acuerdo con la estructura de su producto.
