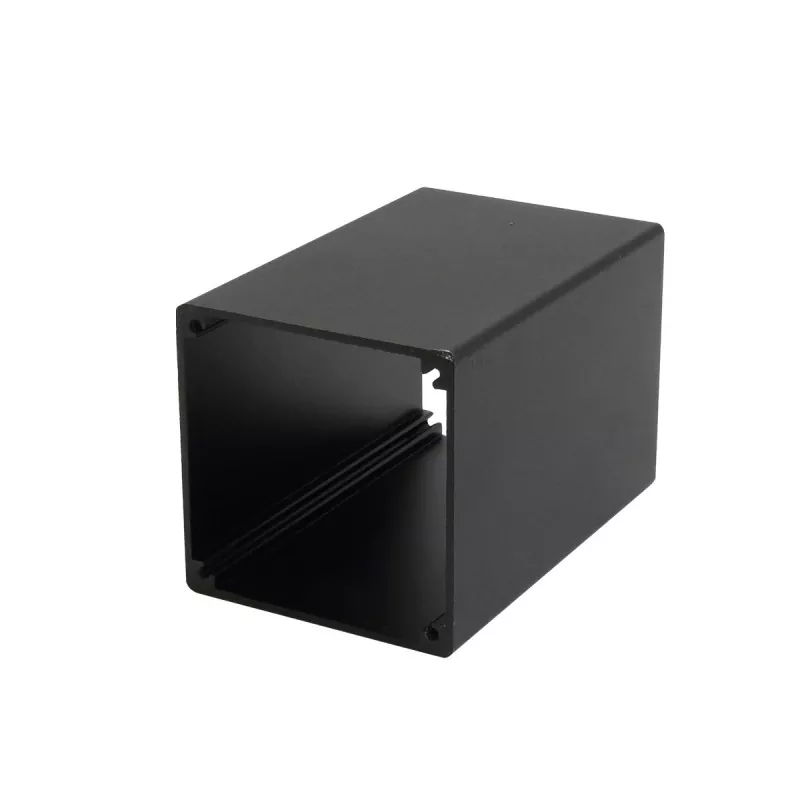

Caja de control industrial de aluminio de 52 × 52 mm

La caja de control industrial de aluminio Boyuan de 52×52 mm es una carcasa para dispositivos electrónicos de tamaño mediano fabricada con una estructura de extrusión de aleación de aluminio, con un tamaño de sección transversal externa de 52 mm (ancho) × 52 mm (alto) y la longitud se puede personalizar arbitrariamente según los requisitos reales del equipo.

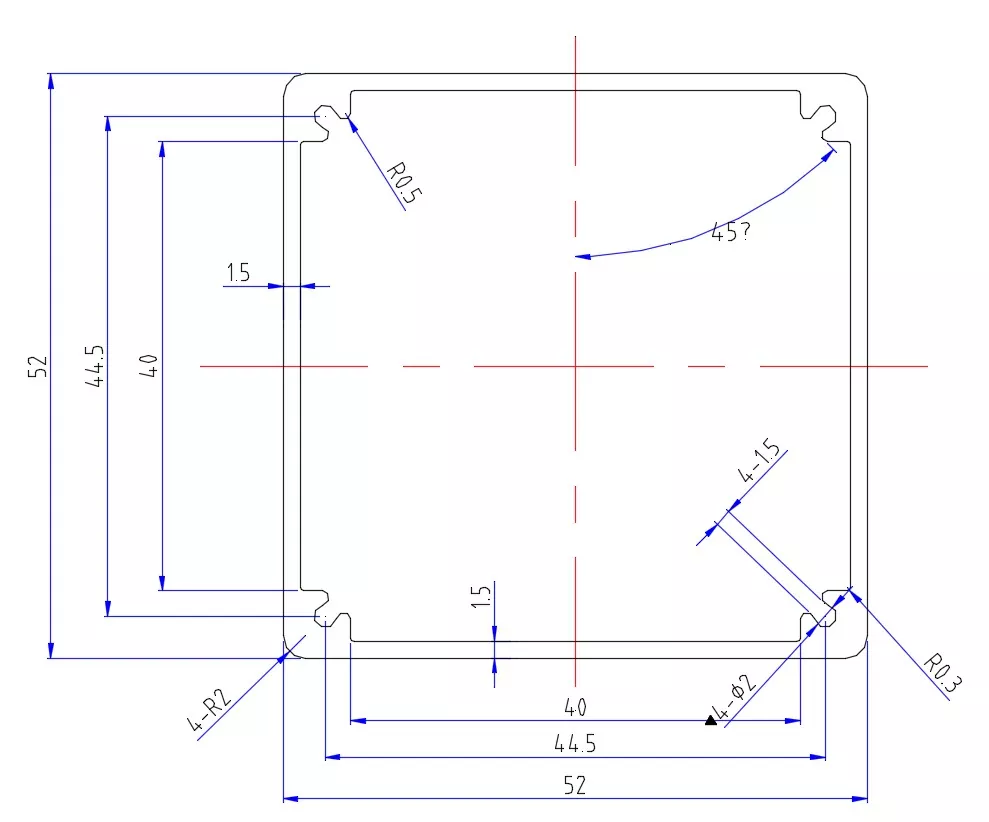

El producto está formado por extrusión de perfil de aluminio, con un tamaño de sección transversal del cuerpo principal fijo. Se puede cortar de acuerdo con la longitud real del equipo y el ensamblaje final se completa mediante placas terminales, mecanizado CNC y otros procesos de soporte. El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior de la carcasa está diseñado con ranuras para tarjetas de placa de circuito estándar y la PCB se puede insertar y fijar directamente sin tornillos adicionales, lo que mejora en gran medida la eficiencia del ensamblaje.

En comparación con las cajas de plástico, los gabinetes de aleación de aluminio tienen una mejor resistencia estructural y una textura metálica, y pueden lograr estructuras personalizadas como interfaces, orificios de montaje, orificios roscados y ranuras mediante mecanizado CNC.

Ventajas principales

01 | Espacio grande cuadrado de 52 × 52 mm

El tamaño de la sección transversal cuadrada de 52 mm de ancho × 52 mm de alto proporciona un amplio espacio interno para equipos electrónicos de tamaño mediano.

El ancho de 52 mm puede adaptarse a diseños de PCB más amplios y al diseño de múltiples interfaces en paralelo, lo que admite diseños de interfaz de entrada/salida multicanal; la altura de 52 mm proporciona un espacio de montaje de componentes extremadamente grande, puede acomodar componentes más altos, como condensadores electrolíticos grandes, transformadores, disipadores de calor, relés e inductores, y también admite el apilamiento de PCB multicapa o el montaje de dispositivos de alta potencia con disipadores de calor grandes.

02 | Sección transversal cuadrada, instalación flexible

El diseño de sección transversal cuadrada de 52×52 mm le da al gabinete una mayor flexibilidad durante la instalación. La dirección de montaje se puede ajustar arbitrariamente según los requisitos de espacio del equipo, adaptándose a diferentes escenarios de montaje y requisitos de disposición del equipo.

03 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

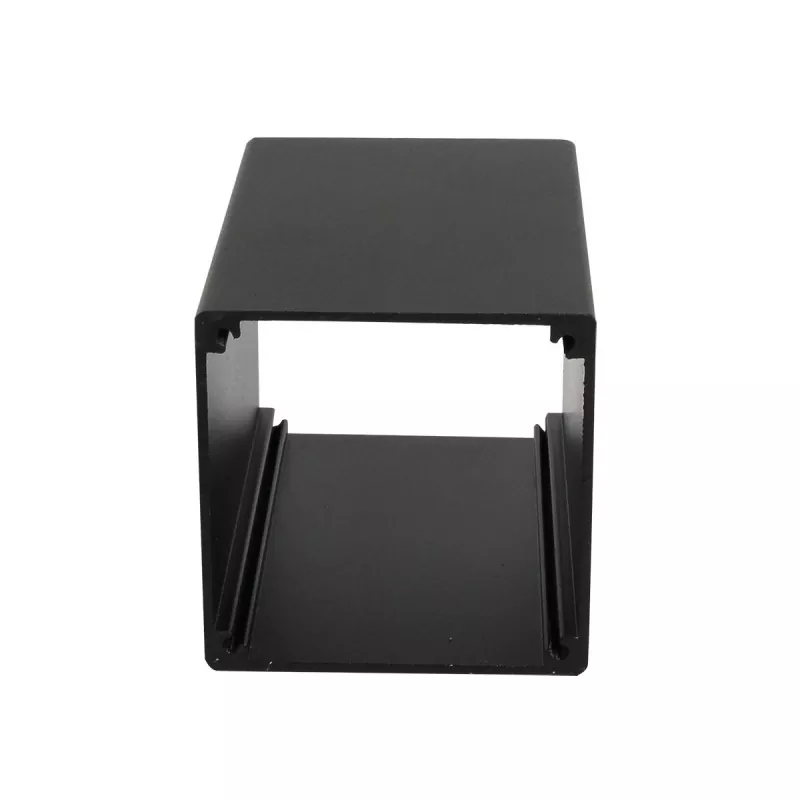

04 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales. La altura de 52 mm puede acomodar el apilamiento de PCB multicapa o dispositivos de alta potencia con grandes disipadores de calor, lo que proporciona una solución de embalaje confiable para equipos electrónicos de alta potencia.

05 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 52 × 52 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, DB9, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Orificios de montaje en carril DIN
• Orificios de montaje en pared
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

06 | Longitud personalizable al producto

52×52 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

07 | Rendimiento eficiente de disipación de calor

La conductividad térmica de la aleación de aluminio es de aproximadamente 200 W/(m·K). Combinado con una carcasa de gran superficie y un amplio espacio interno de 52×52 mm, puede conducir y disipar eficazmente el calor generado por los componentes internos. Para equipos de alta potencia, la propia carcasa de aluminio es un disipador de calor eficiente, que puede prolongar la vida útil del equipo.

08 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 52 × 52 mm?

52×52 mm pertenece a la categoría de gabinetes de aluminio de gran espacio: los 52 mm de ancho y 52 mm de alto forman una sección transversal cuadrada, lo que proporciona un espacio interno extremadamente amplio que puede acomodar PCB más grandes, componentes más altos y disipadores de calor grandes. La altura de 52 mm es la característica principal que distingue esta especificación de otros tamaños, lo que le permite transportar equipos electrónicos de tamaño mediano con mayor potencia, componentes más altos y funciones más complejas, lo que lo convierte en una opción de embalaje ideal para equipos de potencia y control industrial.

1. Chasis de control industrial y controladores industriales

El diseño de gran espacio de 52×52 mm es muy adecuado para productos de control industrial:

• Chasis de computadora de control industrial
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Pasarelas de IoT industriales
• Cajas de control de automatización
• Módulos de control de robots
• Dispositivos informáticos de borde

2. Inversores y servoaccionamientos

• Cajas de inversores
• Módulos de servoaccionamiento
• Controladores de accionamiento de motores
• Controladores de motores paso a paso

3. Módulos de potencia

El diseño de gran espacio de 52×52 mm es muy adecuado para diversos productos de suministro de alta potencia:

• Módulos de fuente de alimentación conmutados
• Adaptadores de corriente industriales
• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de fuente de alimentación UPS
• Módulos de carga
• Gabinetes del sistema de gestión de baterías (BMS)
• Cajas de módulos de supercondensador
• Módulos inversores fotovoltaicos

4. Amplificadores de potencia y equipos de audio

• Amplificadores de potencia de audio de alta potencia.
• Cajas para amplificadores profesionales
• amplificadores de potencia de radiofrecuencia
• Módulos amplificadores de coche
• Módulos amplificadores de audio escénico

5. Estaciones base de comunicaciones y equipos de red

• Módulos de estación base de comunicación
• Amplificadores/repetidores de señal
• Módulos de comunicación 5G
• Unidades de transmisión de datos (DTU)
• Transceptores de fibra óptica
• Módulos de conmutación industriales
• Cajas de enrutador
• Equipo de puente inalámbrico

6. Instrumentos de medición y equipos de prueba.

• Módulos de osciloscopio
• Cajas de generadores de señal
• Instrumentos de adquisición de datos
• Analizadores de energía
• Módulos de análisis de espectro.
• Instrumentos de prueba de dureza
• Equipo de prueba ultrasónico
• Gabinetes para medidores de flujo/medidores de nivel
• Módulos multímetros
• Instrumentos de medición de precisión

7. Equipos de pruebas médicas

• Módulos de pruebas médicas
• Equipo de monitoreo
• Instrumentos médicos portátiles
• Módulos de equipos de fisioterapia.
• Módulos de adquisición de bioseñales.
• Módulos de equipos de imágenes médicas.

8. Aplicaciones integradas del disipador de calor

La carcasa de aluminio de 52×52 mm se puede utilizar en combinación con disipadores de calor grandes:

• Cajas de controladores LED de alta potencia
• Módulos electrónicos de potencia.
• Controladores de motores
• Módulos de carga de vehículos eléctricos
• Módulos inversores solares

9. Cajas de blindaje y aplicaciones antiinterferencias

• Cajas de blindaje para instrumentos de precisión
• Blindaje del módulo de alta frecuencia
• Blindaje electrónico médico
• Blindaje de grado militar

El material de aleación de aluminio proporciona un excelente rendimiento de blindaje electromagnético y el gran espacio de 52 × 52 mm puede acomodar sistemas de circuitos grandes, previniendo eficazmente las interferencias electromagnéticas.

¿Qué se puede personalizar para el gabinete de aluminio de 52 × 52 mm?

Tratamiento superficial

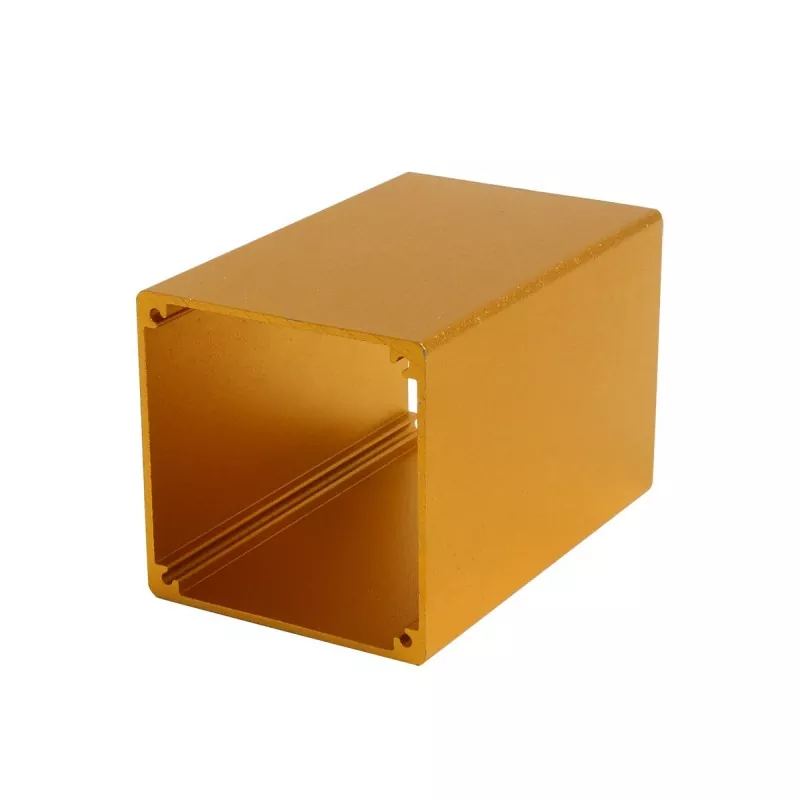

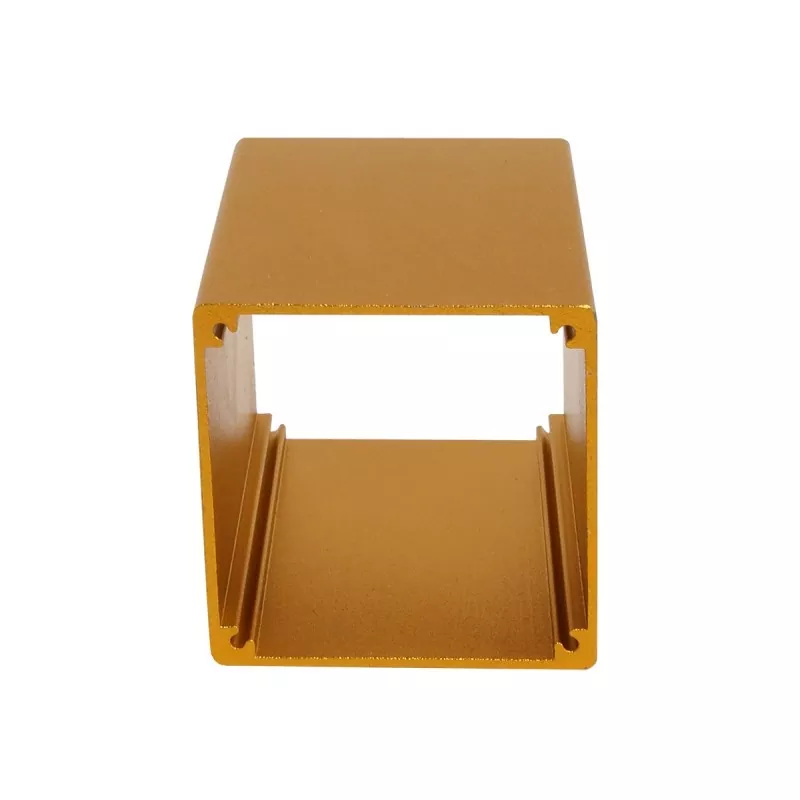

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

Se puede mecanizar lo siguiente en la superficie de la carcasa de aluminio de 52 × 52 mm:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 52 × 52 mm, la personalización se puede lograr mediante el mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + ventanas de pantalla + orificios de montaje + orificios roscados + ranuras de disipación de calor + orificios de montaje en riel DIN + orificios de montaje en pared + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 52 × 52 mm?

52 × 52 mm pertenece a la categoría de gabinetes de aluminio de gran espacio, adecuados para chasis de control industrial, módulos de potencia, inversores, servovariadores, amplificadores de potencia, equipos de estaciones base de comunicación, instrumentos de medición, equipos de pruebas médicas, módulos de accionamiento de motores, sistemas de administración de baterías, etc. El gran espacio cuadrado de 52 mm × 52 mm puede acomodar componentes más altos y disipadores de calor grandes.

2. ¿Es 52 × 52 mm la longitud del gabinete?

El número 52 × 52 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 52×52 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 52 mm acomodar transformadores y condensadores electrolíticos grandes?

Sí. Los condensadores electrolíticos grandes suelen tener entre 35 y 45 mm de altura, y la altura interna de 52 mm puede acomodarlos completamente, dejando margen para el montaje. También se pueden alojar fácilmente pequeños transformadores. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Admite montaje en carril DIN?

Sí. Boyuan Hardware puede mecanizar orificios de montaje en riel DIN en el gabinete de aluminio de acuerdo con los requisitos del cliente, lo que facilita la instalación de módulos de control industrial en gabinetes de distribución.

6. ¿Se puede instalar un disipador de calor grande?

Sí. El gran espacio interno de 52×52 mm puede acomodar grandes disipadores de calor y, combinado con la carcasa de aleación de aluminio de gran superficie, proporciona una excelente solución de disipación de calor para equipos de alta potencia.

7. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación, nervaduras de disipación de calor y otras estructuras de disipación de calor según los dibujos del cliente para ayudar a los equipos de alta potencia a disipar el calor.

8. ¿Se pueden mecanizar interfaces como enchufes de aviación, BNC y DB9?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 52 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

9. ¿Se puede instalar una PCB?

Sí. La caja de control industrial de aluminio de 52 × 52 mm está equipada de serie con ranuras para tarjetas de placa de circuito interno y la PCB se puede insertar y fijar directamente. La altura de 52 mm admite el montaje de PCB multicapa o de dispositivos de alta potencia con grandes disipadores de calor. También se pueden diseñar estructuras de montaje correspondientes según las dimensiones de la PCB y el método de montaje.

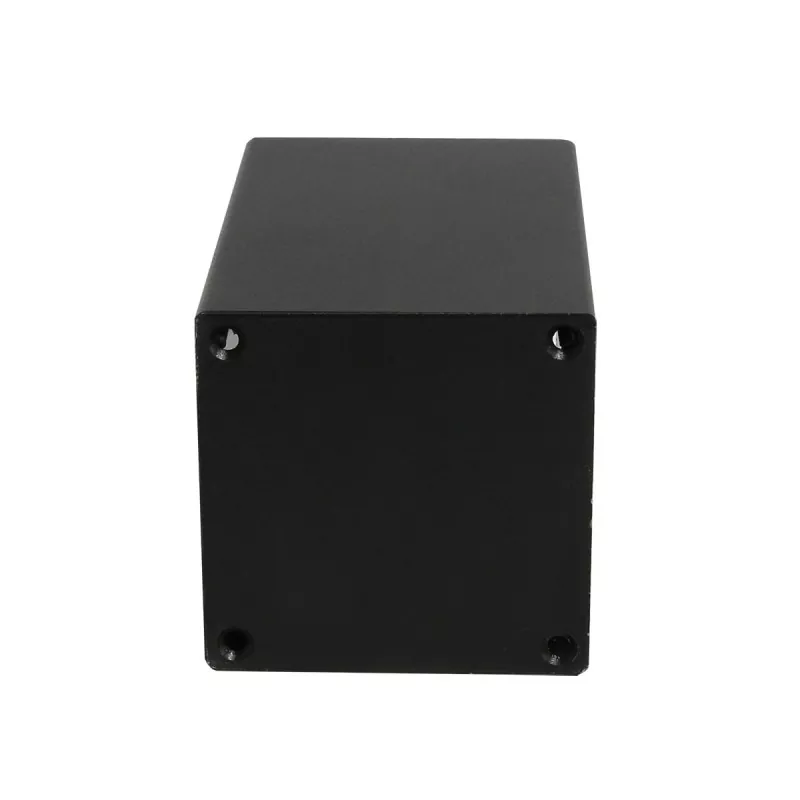

10. ¿Se pueden personalizar las placas finales?

Sí. Las dimensiones, posiciones de los orificios y estructura de las placas finales se pueden mecanizar según los requisitos del producto.

11. ¿Se puede hacer un logo?

Sí. Los métodos de mecanizado de logotipos, como el grabado láser o la serigrafía, se pueden seleccionar según los requisitos del producto.

12. ¿Se pueden seleccionar diferentes colores?

Sí. La carcasa de aluminio puede lograr diferentes efectos de apariencia mediante procesos como el anodizado, y el color se puede personalizar arbitrariamente según los requisitos del cliente.

13. ¿Qué pasa si 52×52 mm no es adecuado para mi PCB?

Puede enviarnos las dimensiones de la PCB, la estructura del producto o el modelo 3D. Boyuan Hardware puede ayudar a confirmar si la especificación de 52×52 mm es adecuada según las dimensiones reales y también puede elegir otras especificaciones de perfil de aluminio o realizar un mecanizado personalizado.

14. ¿Se pueden hacer muestras primero?

El mecanizado de muestras se puede realizar según los requisitos del proyecto. Se recomienda confirmar las dimensiones de la muestra, las posiciones de los orificios, el ensamblaje y el efecto de la superficie antes de la producción en masa.

¿Por qué elegir Boyuan Hardware?

Para los fabricantes de equipos electrónicos, lo que más importa es si el proveedor puede completar el mecanizado de soporte, como longitud, placas finales, aberturas de interfaz, ventanas de pantalla, orificios de montaje, estructuras de disipación de calor, orificios de montaje en riel DIN, orificios de montaje en pared, estructuras de PCB, tratamiento de superficies y logotipos de acuerdo con el producto real.

Boyuan se ha centrado en la industria de carcasas y chasis de aluminio durante más de 20 años, con aproximadamente 10.000 metros cuadrados de espacio de producción en la fábrica, proporcionando mecanizado personalizado de carcasas de aluminio.

Desde el perfil de aluminio estándar de 52×52 mm hasta el gabinete electrónico acabado mecanizado por CNC, podemos mecanizar de acuerdo con los requisitos del producto del cliente.

Si está buscando una caja de control industrial de aluminio de 52 × 52 mm, puede enviar las dimensiones de su PCB, dibujos del producto o modelos 3D.

Podemos confirmar las especificaciones, el método de mecanizado y el plan de personalización de acuerdo con la estructura de su producto.
