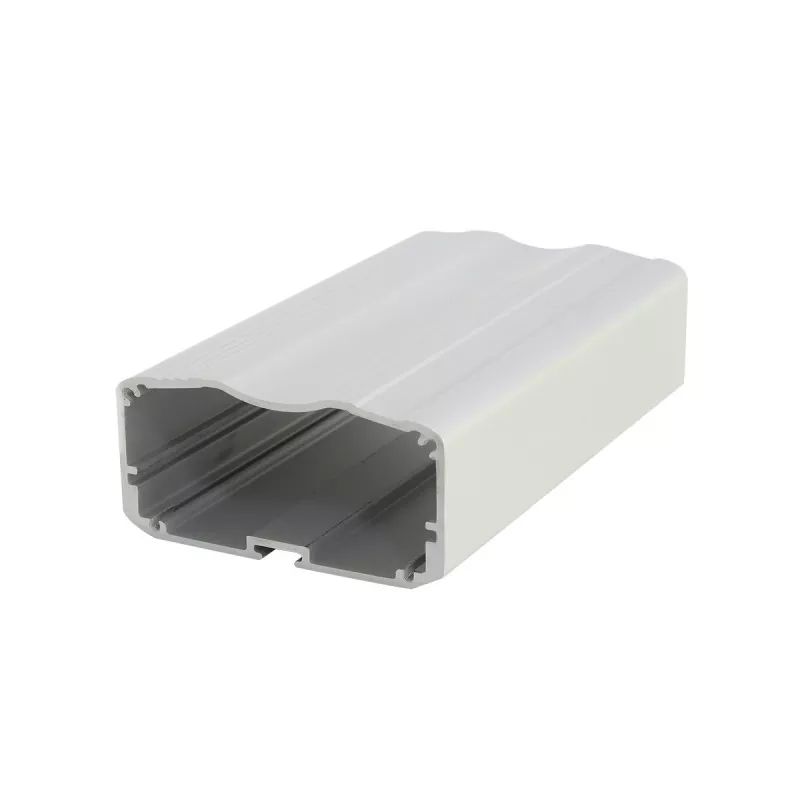

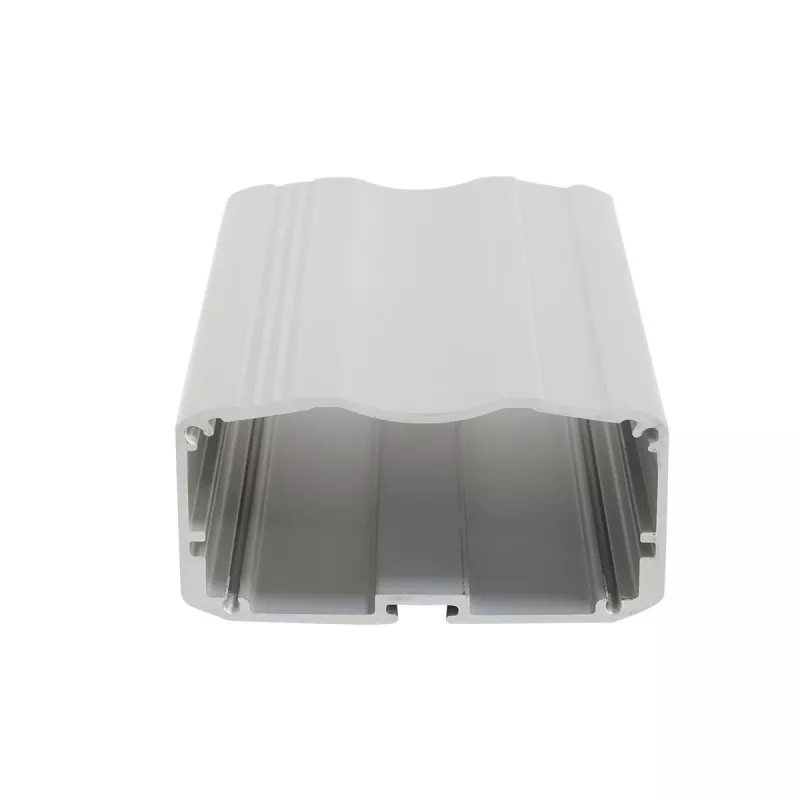

Caja de módulo de comunicación de aluminio de 53 × 26 mm

La carcasa de aluminio Boyuan de 53×26 mm es una carcasa ancha y delgada para dispositivos electrónicos fabricada con una estructura de extrusión de aleación de aluminio, con un tamaño de sección transversal externa de 53 mm (ancho) × 26 mm (alto), y la longitud se puede personalizar arbitrariamente según los requisitos reales del equipo.

El gabinete del módulo de comunicación de aluminio de 53 × 26 mm está formado por una extrusión de perfil de aluminio, con un tamaño de sección transversal del cuerpo principal fijo. Se puede cortar de acuerdo con la longitud real del equipo y el ensamblaje final se completa mediante placas terminales, mecanizado CNC y otros procesos de soporte.

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior de la carcasa está diseñado con ranuras para tarjetas de placa de circuito estándar y la PCB se puede insertar y fijar directamente sin tornillos adicionales, lo que mejora en gran medida la eficiencia del ensamblaje.

En comparación con las cajas de plástico, los gabinetes de aleación de aluminio tienen una mejor resistencia estructural y una textura metálica, y pueden lograr estructuras personalizadas como interfaces, orificios de montaje, orificios roscados y ranuras mediante mecanizado CNC.

Ventajas principales

01 | Diseño delgado y ancho de 53 × 26 mm

El tamaño de sección transversal de 53 mm de ancho × 26 mm de alto proporciona una solución de embalaje ideal para equipos electrónicos.

El ancho de 53 mm es más ancho que la especificación común de 52 mm y admite diseños de PCB más amplios y un diseño de interfaz más lado a lado, lo que admite diseños de interfaz de entrada/salida multicanal; la altura de 26 mm mantiene una apariencia delgada del dispositivo al tiempo que proporciona un mayor espacio de montaje de componentes que las especificaciones delgadas, acomodando transformadores pequeños, capacitores electrolíticos (generalmente de 20 a 25 mm de altura), relés y componentes de altura media, lo que respalda las necesidades de integración de sistemas de circuitos relativamente complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 53 × 26 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, interfaces de antena SMA, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Orificios de montaje y orificios de montaje en pared
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

53×26 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo ancho de 53 mm, puede ayudar eficazmente a los componentes internos a disipar el calor y prolongar la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

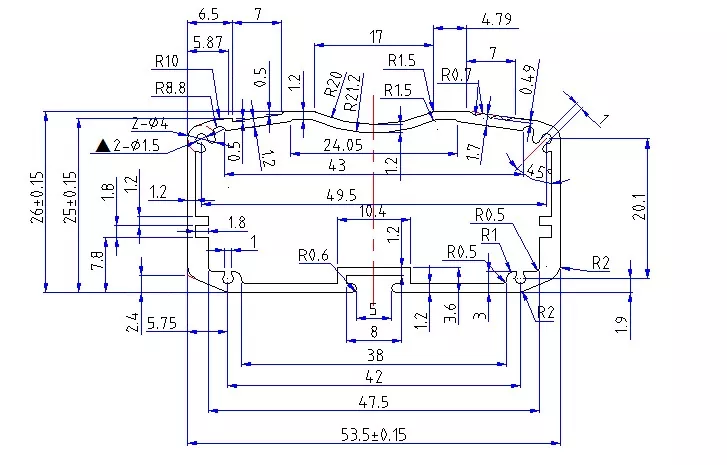

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 53 × 26 mm?

53×26 mm pertenece a la categoría de gabinetes de aluminio delgados de cuerpo ancho: el ancho de 53 mm es más ancho que la especificación común de 52 mm, lo que proporciona un amplio espacio de diseño de PCB y más diseño de interfaz de lado a lado; La altura de 26 mm mantiene una apariencia delgada al tiempo que proporciona un mayor espacio interno que las especificaciones delgadas. Esta especificación se usa ampliamente en instrumentos, medidores, electrónica, comunicaciones, automatización, sensores, tarjetas inteligentes, control industrial, maquinaria de precisión y otras industrias.

1. Módulos de comunicación y equipos inalámbricos

El diseño de cuerpo ancho de 53×26 mm es muy adecuado para diversos productos de comunicación:

• Módulos de comunicación
• Plataformas inalámbricas
• Cajas GPS/GPRS
• Módulos de conversión de señal
• Cajas amplificadoras de señal
• Terminales de plataforma inalámbricos
• Módulos de transmisión de datos
• Servidores de vídeo
• Enrutadores, receptores inalámbricos
• Cajas de módulos RF

¿Por qué es adecuado 53×26 mm para módulos de comunicación? Los módulos de comunicación generalmente necesitan un diseño de PCB más amplio para acomodar circuitos de RF, interfaces de antena (SMA), interfaces de alimentación, interfaces de datos y otros módulos funcionales. El ancho de 53 mm puede acomodar más interfaces de antena e interfaces de comunicación colocadas una al lado de la otra, y la altura de 26 mm puede acomodar transformadores pequeños y componentes de altura media.

2. Módulos de potencia

• Módulos de fuente de alimentación conmutados
• Adaptadores de corriente
• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de carga
• Fuentes de alimentación de comunicación.

¿Por qué es adecuado 53×26 mm para módulos de potencia? Los módulos de potencia normalmente necesitan acomodar componentes como condensadores electrolíticos (normalmente de 20 a 25 mm de altura), pequeños transformadores y disipadores de calor. La altura de 26 mm proporciona un amplio espacio de montaje y el ancho de 53 mm puede acomodar diseños de PCB amplios, admitiendo interfaces de entrada/salida multicanal.

3. Instrumentos de medición y equipos de prueba

• Cajas para instrumentos y medidores
• Instrumentos de adquisición de datos
• Cajas de generadores de señal
• Analizadores de energía
• Equipo de prueba
• Instrumentos de medición de precisión
• Módulos de osciloscopio

4. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de accionamiento de motor
• Módulos de expansión de E/S
• Equipos de control de automatización.
• Módulos de soporte de chasis de control industrial.

5. Cajas de blindaje y aplicaciones antiinterferencias

La carcasa de aluminio de 53×26 mm puede servir como una buena solución de blindaje electromagnético:

• Cajas de blindaje electrónico
• Cajas para dispositivos antiinterferencias
• Blindaje del módulo de alta frecuencia
• Cajas de protección de circuitos de precisión.

El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético, lo que previene eficazmente las interferencias electromagnéticas.

6. Sensores y dispositivos inteligentes

• Módulos de sensores
• Terminales de adquisición de datos
• Dispositivos de tarjetas inteligentes
• terminales de iot

7. Equipos médicos y de pruebas

• Gabinetes para equipos médicos
• Módulos de prueba
• Módulos de equipos de monitoreo
• Instrumentos médicos portátiles

8. Equipos de megafonía y audio

• Equipos de megafonía
• Circuitos amplificadores
• Equipo de audio

¿Qué se puede personalizar?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie del aluminio, adecuada para equipos electrónicos industriales y carcasas de instrumentos.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

Se puede mecanizar lo siguiente en la superficie de la carcasa de aluminio de 53 × 26 mm:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 53 × 26 mm, la personalización se puede lograr mediante un mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + ventanas de pantalla + orificios de montaje + orificios roscados + ranuras de disipación de calor + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si el ancho de su PCB es cercano a 53 mm

53×26 mm es una opción ideal: el ancho de 53 mm proporciona un espacio de enrutamiento de PCB más amplio y un diseño de interfaz más lado a lado que la especificación común de 52 mm.

Si su dispositivo contiene componentes de altura media

La altura de 26 mm puede acomodar pequeños transformadores, condensadores electrolíticos (20-25 mm), relés y componentes de altura media, adecuados para equipos electrónicos que requieren un cierto espacio vertical interno.

Si su dispositivo necesita una apariencia delgada

La altura de 26 mm mantiene una apariencia delgada al tiempo que proporciona un mayor espacio interno que las especificaciones de 21-22 mm, equilibrando la estética y la integridad funcional.

Si necesita compatibilidad con múltiples interfaces

El ancho de 53 mm admite la disposición lado a lado de múltiples interfaces, como RJ45, enchufes de aviación, BNC, USB y interfaces de antena SMA, adecuadas para equipos de comunicación y medición que requieren interfaces ricas.

Si su dispositivo necesita una buena disipación de calor

La carcasa de aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo de 53 mm de ancho, puede ayudar eficazmente a los componentes internos a disipar el calor.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 53 × 26 mm?

53×26 mm pertenece a la categoría de gabinetes de aluminio delgados de cuerpo ancho, adecuados para módulos de comunicación, plataformas inalámbricas, gabinetes GPS/GPRS, amplificadores de señal, módulos de potencia, instrumentos y medidores, equipos de adquisición de datos, servidores de video, controladores industriales, cajas de blindaje, etc. El ancho de 53 mm proporciona un amplio espacio de diseño de PCB, y la altura de 26 mm se adapta a componentes de altura media manteniendo una apariencia delgada.

2. ¿Es 53 × 26 mm la longitud del gabinete?

El número 53 × 26 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 53×26 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 26 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 20 y 25 mm de altura, y la altura interna de 26 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Cuál es la diferencia entre 53 mm de ancho y 52 mm?

53 mm es 1 mm más ancho que la especificación común de 52 mm. Aunque la diferencia es pequeña, proporciona un espacio más amplio para el enrutamiento de PCB y facilita el alojamiento de más interfaces una al lado de la otra, lo que es especialmente adecuado para equipos de comunicación que requieren múltiples interfaces.

6. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación y otras estructuras de disipación de calor según los dibujos del cliente para ayudar al equipo a disipar el calor.

7. ¿Se pueden mecanizar las interfaces de antena SMA?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 53 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

8. ¿Se puede instalar una PCB?

Sí. La carcasa de aluminio de 53×26 mm está equipada de serie con ranuras para tarjetas de placa de circuito interno y la PCB se puede insertar y fijar directamente sin tornillos adicionales. También se pueden diseñar estructuras de montaje correspondientes según las dimensiones de la PCB y el método de montaje.

9. ¿Se pueden personalizar las placas finales?

Sí. Las dimensiones, posiciones de los orificios y estructura de las placas finales se pueden mecanizar según los requisitos del producto.

10. ¿Se puede hacer un logo?

Sí. Los métodos de mecanizado de logotipos, como el grabado láser o la serigrafía, se pueden seleccionar según los requisitos del producto.

11. ¿Se pueden seleccionar diferentes colores?

Sí. La carcasa de aluminio puede lograr diferentes efectos de apariencia mediante procesos como el anodizado, y el color se puede personalizar arbitrariamente según los requisitos del cliente.

12. ¿Qué pasa si 53×26 mm no es adecuado para mi PCB?

Puede enviarnos las dimensiones de la PCB, la estructura del producto o el modelo 3D. Boyuan Hardware puede ayudar a confirmar si la especificación de 53×26 mm es adecuada según las dimensiones reales y también puede elegir otras especificaciones de perfil de aluminio o realizar un mecanizado personalizado.

13. ¿Se pueden hacer muestras primero?

El mecanizado de muestras se puede realizar según los requisitos del proyecto. Se recomienda confirmar las dimensiones de la muestra, las posiciones de los orificios, el ensamblaje y el efecto de la superficie antes de la producción en masa.

¿Por qué elegir Boyuan Hardware?

Para los fabricantes de equipos electrónicos, lo que más importa es si el proveedor puede completar el mecanizado de soporte, como longitud, placas finales, aberturas de interfaz, ventanas de pantalla, orificios de montaje, estructuras de disipación de calor, estructuras de PCB, tratamiento de superficies y logotipos de acuerdo con el producto real.

Boyuan Hardware se ha centrado en la industria de gabinetes y chasis de aluminio durante más de 20 años, con aproximadamente 10,000 metros cuadrados de espacio de producción en la fábrica, brindando mecanizado personalizado de gabinetes de aluminio.

Desde el perfil de aluminio estándar de 53×26 mm hasta el gabinete electrónico acabado mecanizado por CNC, podemos mecanizar de acuerdo con los requisitos del producto del cliente.

Si está buscando una carcasa para módulo de comunicación de aluminio de 53 × 26 mm, puede enviar las dimensiones de su PCB, dibujos del producto o modelos 3D.

Podemos confirmar las especificaciones, el método de mecanizado y el plan de personalización de acuerdo con la estructura de su producto.
