Caja electrónica de aluminio ultradelgada de 55 × 15 mm para dispositivos inteligentes

Las ranuras para tarjetas internas permiten que la PCB se deslice y se fije sin tornillos adicionales, aceptando placas estándar de 1,6 mm y componentes SMD. En comparación con las carcasas de plástico, el cuerpo del gabinete electrónico de aluminio ultradelgado de 55 × 15 mm para dispositivos inteligentes proporciona una mejor resistencia estructural y un acabado metálico, y admite interfaces mecanizadas por CNC, orificios indicadores, ojales y estructuras de disipación de calor. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, ofrece corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Ventajas del producto

01 | Diseño ultra ancho y ultrafino de 55 × 15 mm

El tamaño de la sección transversal de 55 mm de ancho × 15 mm de alto proporciona una solución de empaque extremadamente delgada para dispositivos inteligentes ultradelgados.

El ancho de 55 mm es más ancho que la especificación común de 52 mm, se adapta a diseños de PCB más grandes y admite más módulos de funciones y diseños de interfaz en paralelo; la altura ultradelgada de 15 mm es una de las especificaciones más delgadas disponibles actualmente en la industria de gabinetes de aluminio, brindando a los dispositivos un perfil ultradelgado similar a una tarjeta y mejorando en gran medida la percepción de la calidad del producto y el atractivo tecnológico. El grosor de 15 mm puede acomodar PCB estándar de 1,6 mm de grosor y componentes de montaje en superficie, lo que lo convierte en la mejor opción para controladores de tiras de LED y otros dispositivos ultradelgados.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales. La altura de 15 mm está diseñada con precisión para acomodar PCB estándar de 1,6 mm de espesor y componentes de montaje en superficie.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 55 × 15 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, tipo C, interfaces de alimentación de CC, bloques de terminales, etc.)
• Orificios para las luces indicadoras
• Ojales
• Orificios de montaje y orificios de posicionamiento
• Agujeros roscados y avellanados
• Estructuras de disipación de calor.
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

55×15 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo de 55 mm de ancho y la gran superficie de disipación de calor de la propia carcasa de aluminio, puede ayudar eficazmente a los dispositivos de alimentación internos a disipar el calor y extender la vida útil de los controladores LED y otros equipos.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los dispositivos ultrafinos una textura de producto más refinada.

08 | Adecuado para instalación empotrada

El grosor ultrafino de 15 mm hace que la carcasa de aluminio de 55 × 15 mm sea muy adecuada para instalación empotrada en espacios estrechos, como canales interiores de tiras de LED, paredes interiores, muebles interiores y equipos interiores, sin ocupar espacio adicional.

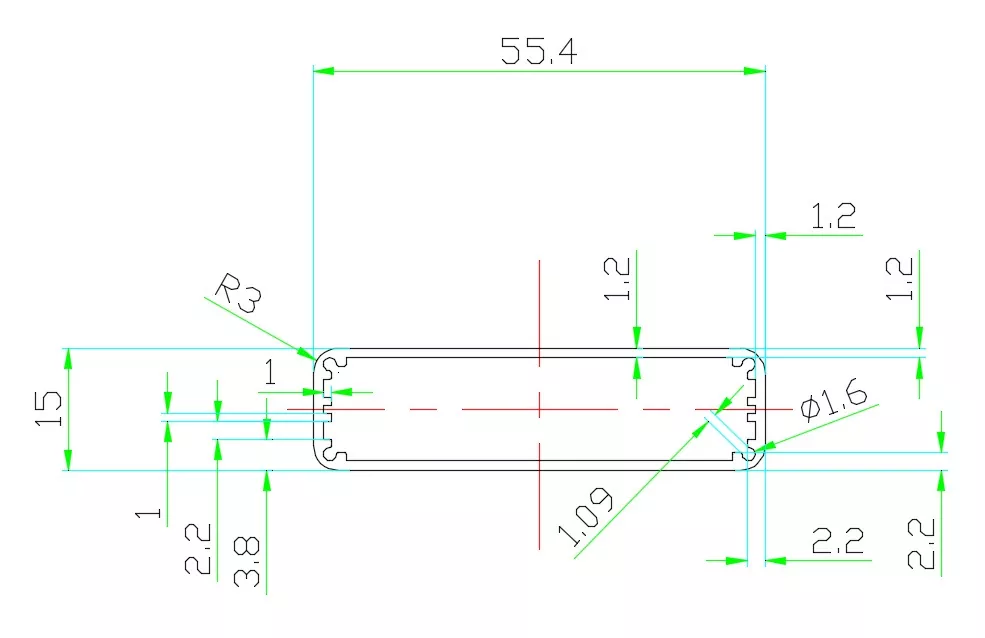

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la caja de aluminio de 55 × 15 mm?

55×15 mm pertenece a la categoría de gabinetes de aluminio ultra anchos y ultra delgados: el ancho de 55 mm se adapta a PCB más grandes y más módulos de funciones uno al lado del otro, y la altura de 15 mm logra un perfil ultra delgado similar a una tarjeta. La altura ultradelgada de 15 mm es la característica principal de esta especificación, lo que la convierte en una de las carcasas de aluminio más delgadas de la industria, especialmente adecuada para dispositivos inteligentes ultradelgados y productos de control LED con requisitos de espesor extremos.

1. Controladores y atenuadores de tiras de LED

55×15 mm es una solución de embalaje ideal para controladores de tiras LED:

• Controladores de tiras LED
• Controladores de atenuación RGB/RGBW
• Decodificadores DMX512
• amplificadores de señal SPI
• Atenuadores 0-10V/PWM
• Módulos de control de iluminación inteligentes
• Controladores LED de un solo color/color
• Módulos de controlador LED de voltaje constante/corriente constante

¿Por qué el tamaño de 55×15 mm es adecuado para controladores de tiras de LED? Los controladores de tiras de LED generalmente deben instalarse al lado del canal de LED o incrustarse dentro del canal de la tira, donde el espacio de instalación es extremadamente limitado. La altura ultradelgada de 15 mm permite colocar fácilmente el controlador dentro de un canal LED estándar (comúnmente de 12 a 16 mm de altura) o acoplarlo a la parte posterior de la tira, sin que sobresalga de la superficie. El ancho de 55 mm puede acomodar una PCB más ancha, lo que admite el diseño lado a lado de múltiples interfaces de salida (cuatro canales RGBW). La carcasa de aleación de aluminio ayuda a disipar el calor del chip del controlador y de los transistores MOS, lo que extiende la vida útil del controlador. En comparación con la especificación de 52 × 13 mm, la de 55 × 15 mm es más ancha y ligeramente más alta, y admite componentes ligeramente más altos con una aplicabilidad más amplia.

2. Etiquetas electrónicas de precios y etiquetas electrónicas

• Etiquetas de precios electrónicas de supermercado
• Etiquetas electrónicas de almacén
• Etiquetas inteligentes para estantes
• Etiquetas electrónicas para estanterías ESL
• Etiquetas de exhibición al por menor

¿Por qué es adecuado el formato 55×15 mm para etiquetas de precios electrónicas? Las etiquetas de precios electrónicas deben fijarse en los bordes de los estantes, con requisitos de grosor extremadamente altos. El grosor ultrafino de 15 mm hace que la etiqueta de precio casi no ocupe espacio en los estantes, y el ancho de 55 mm puede acomodar pantallas de papel electrónicas más grandes (como 4,2 pulgadas/5,8 pulgadas, etc.) y placas de circuito de control.

3. Cargadores inalámbricos

• Cargadores inalámbricos de escritorio
• Módulos de carga inalámbrica para coche.
• Almohadillas de carga inalámbricas integradas
• Paneles de carga inalámbrica multidispositivo

El ancho de 55 mm puede acomodar una bobina de carga inalámbrica estándar (aproximadamente 45-50 mm de diámetro) y el grosor de 15 mm permite un diseño de cargador ultradelgado.

4. Módulos de sensores ultrafinos

• Sensores fotoeléctricos ultrafinos
• Módulos de detección de cuerpo humano por infrarrojos
• Sensores de iluminancia
• Sensores de temperatura y humedad.
• Módulos de medición de distancia por ultrasonidos
• Módulos de detección PM2.5

5. Balizas Bluetooth y etiquetas de posicionamiento

• balizas bluetooth
• Etiquetas de posicionamiento interior
• Etiquetas de seguimiento de activos
• Dispositivos antipérdida

El grosor ultrafino de 15 mm permite que la etiqueta se fije fácilmente a paredes, estantes y superficies de equipos.

6. Enchufes inteligentes y paneles de interruptores inteligentes

• Cajas de enchufes inteligentes
• Módulos de interruptor inteligente WiFi
• Módulos de control Zigbee/Z-wave
• Paneles de control de casa inteligente

El ancho de 55 mm coincide con las dimensiones del panel estándar y el grosor ultrafino de 15 mm permite que el panel alcance un perfil extremadamente delgado.

7. Tarjetas de control de pantalla LED

• Pequeñas tarjetas de control LED
• Mostrar tarjetas de recepción
• Tarjetas de control asíncrono

8. Adaptadores y fuentes de alimentación ultrafinos

• Adaptadores de corriente ultrafinos
• Fuentes de alimentación para controladores LED
• Cajas de módulos de carga rápida
• Módulos de conversión CC-CC

9. Módulos de control del hogar inteligente

• Módulos de control de cortinas inteligentes
• Módulos de control de iluminación inteligentes
• Terminales de monitoreo ambiental

¿Qué se puede personalizar para el gabinete de aluminio de 55 × 15 mm?

Tratamiento superficial

Anodizado

El anodizado es uno de los métodos de tratamiento de superficies más utilizados para cerramientos de aluminio. Puede cambiar la apariencia y las propiedades de la superficie de aluminio y lograr diferentes efectos de color.

Arenado

El chorro de arena puede formar una textura mate uniforme en la superficie de aluminio, adecuada para equipos industriales y recintos domésticos inteligentes.

Cepillado

El cepillado puede formar texturas metálicas regulares, lo que permite que el producto mantenga una textura metálica obvia de aleación de aluminio.

Grabado láser

En la superficie de la carcasa de aluminio de 55 × 15 mm se puede mecanizar lo siguiente:

• Logo
• Modelo de producto
• Identificación de interfaz
• Número de producto
• Texto y patrones

Serigrafía

Adecuado para mecanizar logotipos multicolores, texto e identificación de funciones.

Mecanizado personalizado de cajas de aluminio profesionales

No solo producimos gabinetes de aluminio estándar, sino que también podemos personalizarlos según las estructuras de productos del cliente.

Los clientes sólo deben proporcionar:

Dibujos 2D/modelos 3D/muestras físicas/dimensiones del producto

Luego podemos realizar una evaluación del mecanizado de acuerdo con los requisitos reales del producto.

El mecanizado CNC cumple con requisitos no estándar

Para productos que no pueden satisfacerse directamente con el perfil estándar de 55 × 15 mm, la personalización se puede lograr mediante un mecanizado CNC posterior.

Por ejemplo:

Aberturas de interfaz + orificios para luces indicadoras + ojales + ranuras de disipación de calor + orificios de montaje + ranuras + escalones + logotipo

Todos pueden mecanizarse según los planos del cliente.

Guía de selección de productos

Si su dispositivo tiene requisitos de grosor extremos

15 mm es una de las especificaciones más delgadas disponibles actualmente en la industria de cajas de aluminio, adecuada para controladores de tiras de LED, etiquetas de precios electrónicas, cargadores inalámbricos y otros productos con requisitos de espesor extremadamente altos.

Si el ancho de su PCB es cercano a 55 mm

55×15 mm es una opción ideal: el ancho de 55 mm proporciona un amplio espacio de enrutamiento de PCB y disposición de módulos de funciones, y es 3 mm más ancho que la especificación de 52 mm, lo que admite PCB más grandes.

Si necesita instalar dentro de un canal LED

La altura ultradelgada de 15 mm coincide con las dimensiones del canal LED estándar (comúnmente 12-16 mm de altura), lo que permite que el controlador encaje perfectamente dentro del canal LED sin sobresalir de la superficie.

Si necesita instalación integrada

El grosor ultrafino de 15 mm es adecuado para su instalación en espacios estrechos (dentro de canales LED, paredes interiores, muebles interiores, equipos interiores, etc.) sin ocupar espacio adicional.

Si necesita fijarlo a un estante o a una pared

El grosor ultrafino de 15 mm permite que el dispositivo se fije fácilmente a los bordes de los estantes y a las superficies de las paredes, sin ocupar espacio y con un aspecto limpio y elegante.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 55×15 mm?

55×15 mm pertenece a la categoría de carcasas de aluminio ultra anchas y ultrafinas. Las aplicaciones principales incluyen controladores de tiras de LED, etiquetas de precios electrónicas, cargadores inalámbricos, balizas Bluetooth, sensores ultradelgados, enchufes inteligentes, paneles de interruptores inteligentes, tarjetas de control de pantalla, etc. La altura ultradelgada de 15 mm es una de las carcasas de aluminio más delgadas de la industria, adecuada para dispositivos inteligentes ultradelgados con requisitos de espesor extremos.

2. ¿Es 55 × 15 mm la longitud del gabinete?

El número 55 × 15 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿El tamaño de 55 × 15 mm es adecuado para controladores de tiras de LED?

Muy adecuado. La altura ultradelgada de 15 mm puede caber fácilmente dentro de canales LED estándar (comúnmente de 12 a 16 mm de altura) y el ancho de 55 mm puede acomodar una PCB controladora ancha y múltiples interfaces de salida. La carcasa de aleación de aluminio ayuda a disipar el calor del chip del controlador y de los transistores MOS, lo que la convierte en la solución de embalaje ideal para controladores LED.

4. ¿Se puede personalizar la longitud de la carcasa de aluminio de 55×15 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

5. ¿La altura de 15 mm puede acomodar una PCB?

Sí. La altura de 15 mm está diseñada con precisión para acomodar PCB estándar de 1,6 mm de espesor y componentes de montaje en superficie. Se necesita una confirmación específica según el grosor de su PCB y la altura del componente.

6. ¿Cuál es la diferencia entre 55 mm de ancho y 52 mm?

55 mm es 3 mm más ancho que la especificación común de 52 mm y admite PCB más grandes o diseños de interfaz más uno al lado del otro, especialmente adecuado para controladores LED que requieren PCB más anchos o múltiples canales de salida.

7. ¿Se puede hacer un orificio de interfaz tipo C en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar con precisión varias aberturas de interfaz, como interfaces de alimentación tipo C, USB y CC, según los dibujos del cliente.

8. ¿Se puede hacer un logo?

Sí. Los métodos de mecanizado de logotipos, como el grabado láser o la serigrafía, se pueden seleccionar según los requisitos del producto.

9. ¿Se pueden seleccionar diferentes colores?

Sí. La carcasa electrónica de aluminio ultradelgada de 55 × 15 mm para dispositivos inteligentes puede lograr diferentes efectos de apariencia mediante procesos como el anodizado, y el color se puede personalizar arbitrariamente según los requisitos del cliente.

10. ¿Se pueden hacer muestras primero?

El mecanizado de muestras se puede realizar según los requisitos del proyecto. Se recomienda confirmar las dimensiones de la muestra, las posiciones de los orificios, el ensamblaje y el efecto de la superficie antes de la producción en masa.
