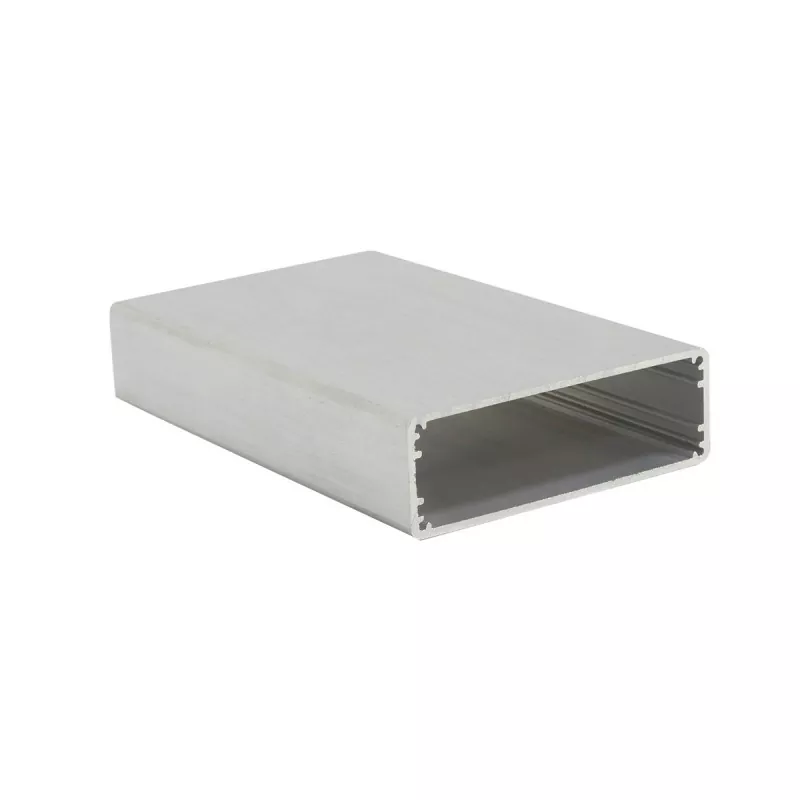

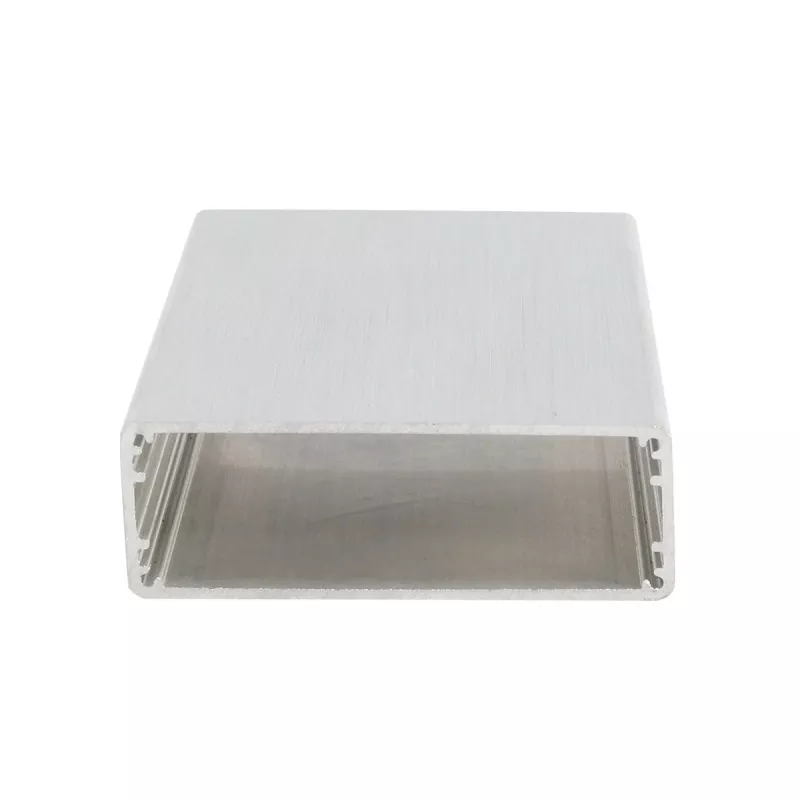

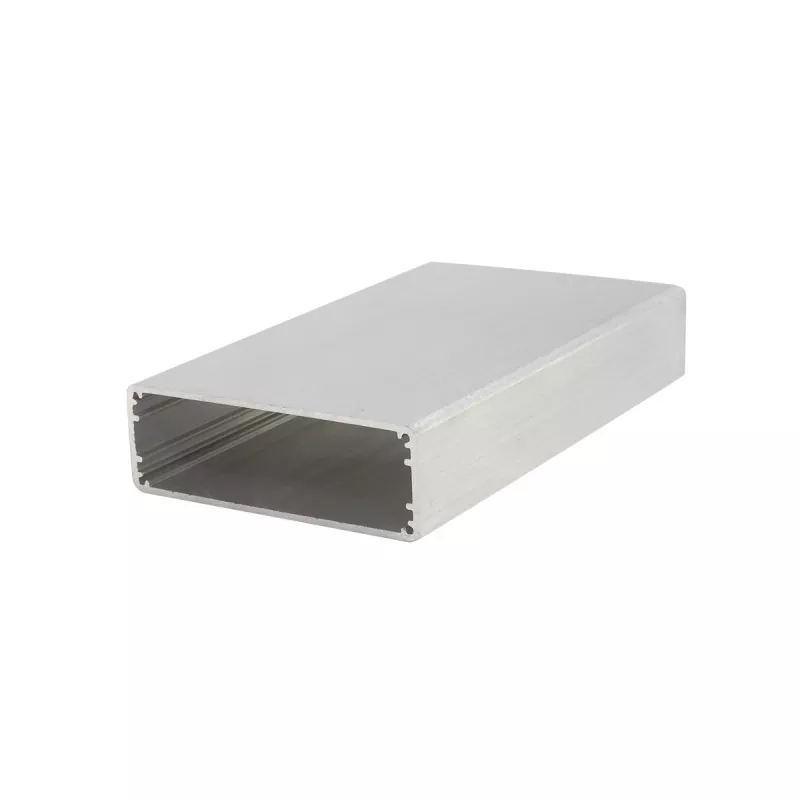

Carcasa de aluminio para comunicación y seguimiento GPS de 60 × 20 mm

En comparación con las carcasas de plástico, el cuerpo de aluminio proporciona una mejor resistencia estructural y un acabado metálico, y admite interfaces mecanizadas por CNC, orificios de montaje, orificios roscados, orificios de antena SMA y ranuras de disipación de calor. Boyuan Hardware, con más de 20 años de experiencia y una fábrica de ~10,000㎡, ofrece corte, CNC, taladrado, roscado, tratamiento de superficies, grabado láser, serigrafía, inspección y ensamblaje.

Ventajas principales

01 | Diseño delgado y ancho de 60 × 20 mm

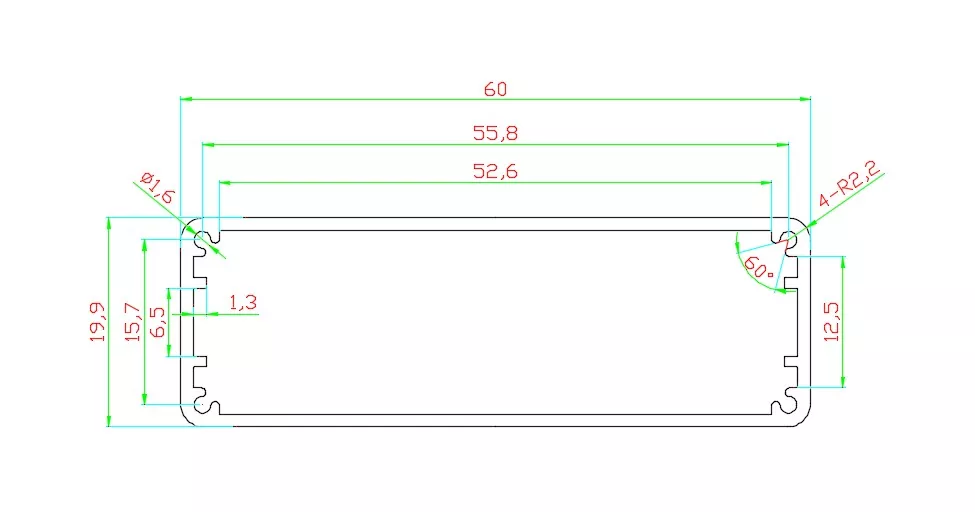

El tamaño de la sección transversal de 60 mm de ancho × 20 mm de alto proporciona un amplio espacio de embalaje para equipos electrónicos.

El ancho de 60 mm es más ancho que las especificaciones comunes de 52-58 mm, se adapta a diseños de PCB más grandes y admite más módulos de función y diseño de interfaz uno al lado del otro, cumpliendo con los requisitos de diseño de entrada/salida multicanal; la altura de 20 mm mantiene una apariencia delgada del dispositivo al tiempo que proporciona un amplio espacio de montaje de componentes, con capacidad para capacitores electrolíticos (generalmente de 16 a 18 mm de altura), pequeños transformadores, relés y componentes de altura media, lo que respalda las necesidades de integración de sistemas de circuitos relativamente complejos.

02 | Estructura de extrusión de aluminio

El cuerpo del recinto está formado por extrusión de perfil de aleación de aluminio. El tamaño de la sección transversal del gabinete de extrusión de aluminio es fijo, mientras que la longitud se puede cortar de acuerdo con los requisitos reales del producto. Por lo tanto, la misma carcasa de especificación puede adaptarse a PCB y módulos electrónicos de diferentes longitudes. Esta estructura es especialmente adecuada para productos electrónicos que requieren desarrollo en serie.

03 | Adecuado para montaje en PCB

El gabinete electrónico de extrusión de aluminio se puede diseñar con las correspondientes ranuras de montaje o estructuras de soporte según la estructura interna, para instalar PCB y otros componentes electrónicos. El interior está equipado de serie con ranuras para tarjetas de placa de circuito y la PCB se puede insertar y fijar directamente sin tornillos adicionales.

04 | Soporte de mecanizado personalizado CNC

El perfil estándar es sólo el punto de partida. Boyuan Hardware puede realizar mecanizado CNC en la carcasa de aluminio de 60 × 20 mm según los dibujos del cliente, que incluyen:

• Aberturas de interfaz (USB, RJ45, enchufes de aviación, interfaces BNC, interfaces de alimentación, interfaces de antena SMA, etc.)
• Orificios para tornillos y orificios de posicionamiento
• Agujeros roscados y avellanados
• Ranuras de disipación de calor y orificios de ventilación.
• Aberturas de ventanas con pantalla
• Ojales y agujeros para interruptores
• Orificios de montaje y orificios de montaje en pared
• Surcos y pasos
• biselado
• Otras estructuras personalizadas

05 | Longitud personalizable al producto

60×20 mm es la especificación de la sección transversal del gabinete y la longitud del producto se puede cortar de acuerdo con las dimensiones reales del equipo. La longitud mecanizable específica se confirma según el material, el tratamiento de la superficie y los requisitos del producto.

06 | Rendimiento eficiente de disipación de calor

La aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo de 60 mm de ancho, puede ayudar eficazmente a los componentes internos a disipar el calor y prolongar la vida útil del equipo.

07 | El gabinete metálico combina estructura y apariencia

La aleación de aluminio es liviana y tiene un buen rendimiento estructural, al tiempo que conserva una textura metálica natural. Mediante tratamientos superficiales como cepillado, chorro de arena y anodizado, se pueden obtener diferentes efectos de apariencia, dando a los equipos electrónicos una apariencia de producto más profesional.

Especificaciones técnicas

Nota: Los grados de materiales específicos, el espesor de la pared, los rangos de longitud, las tolerancias dimensionales y los colores del tratamiento de la superficie estarán sujetos a los dibujos reales del producto y a los requisitos del pedido.

¿Para qué productos es adecuada la carcasa de aluminio de 60 × 20 mm?

La carcasa de aluminio para comunicación y seguimiento GPS de 60 × 20 mm pertenece a la categoría de carcasa de aluminio delgada y de cuerpo ancho: el ancho de 60 mm admite PCB más grandes y más módulos de funciones uno al lado del otro; La altura de 20 mm mantiene una apariencia delgada al tiempo que proporciona un amplio espacio interno. Esta especificación se usa ampliamente en posicionamiento GPS, electrónica automotriz, comunicaciones, instrumentos y medidores, control industrial, electrónica de potencia y otras industrias.

1. Módulos GPS/GPRS y equipos de seguimiento de posicionamiento

60×20mm es una solución de embalaje ideal para módulos GPS/GPRS y equipos de seguimiento de posicionamiento:

• Cajas para módulos GPS/GPRS
• Localizadores GPS para vehículos/terminales para vehículos
• Dispositivos de posicionamiento y seguimiento de activos.
• Seguidores de motores para automóviles
• Módulos de posicionamiento exterior
• Terminales de posicionamiento IoT

¿Por qué 60×20 mm es adecuado para rastreadores GPS? Los dispositivos de rastreo GPS necesitan un diseño de PCB más amplio para acomodar módulos GPS, módulos de comunicación, antenas y baterías. El ancho de 60 mm proporciona un amplio espacio de montaje y el grosor de 20 mm es adecuado para ocultarlo dentro de vehículos o equipos. Productos como terminales GPS para vehículos y posicionamiento GPS para automóviles tienen altos estándares de disipación de calor y superficie de la carcasa, que la carcasa de aleación de aluminio cumple exactamente.

2. Módulos de comunicación y equipos inalámbricos

• Módulos de comunicación
• Plataformas inalámbricas
• Módulos de conversión de señal
• Cajas amplificadoras de señal
• Terminales de plataforma inalámbricos
• Módulos de transmisión de datos
• Servidores de vídeo
• Enrutadores, receptores inalámbricos
• Cajas de transceptores ópticos

El ancho de 60 mm es más ancho que las especificaciones comunes y admite más interfaces de antena e interfaces de comunicación colocadas una al lado de la otra.

3. Instrumentos, medidores y equipos de medición

• Cajas para instrumentos y medidores
• Instrumentos de adquisición de datos
• Cajas de generadores de señal
• Equipo de prueba
• Instrumentos de medición de precisión

La carcasa de aleación de aluminio proporciona una buena protección para instrumentos y medidores, reduciendo el impacto de factores ambientales externos innecesarios y extendiendo así su vida útil.

4. Cajas de blindaje y aplicaciones antiinterferencias

La carcasa de aluminio de 60×20 mm puede servir como una buena solución de blindaje electromagnético:

• Cajas de blindaje electrónico
• Cajas para dispositivos antiinterferencias
• Blindaje del módulo de alta frecuencia
• Cajas de protección de circuitos de precisión.

El material de aleación de aluminio en sí tiene un buen rendimiento de blindaje electromagnético, lo que previene eficazmente las interferencias electromagnéticas.

5. Módulos de potencia

• Cajas de suministro de energía para vehículos
• Cajas de inversores
• Carcasas de aluminio para rectificadores.
• Módulos convertidores CC-CC
• Módulos de fuente de alimentación conmutados

6. Módulos de Automatización y Control Industrial

• Controladores industriales
• Módulos de controlador lógico programable (PLC)
• Módulos de control de movimiento
• Módulos de expansión de E/S
• Equipos de control de automatización.

7. Equipo médico

• Gabinetes para equipos médicos
• Módulos de prueba
• Módulos de equipos de monitoreo
• Instrumentos médicos portátiles

8. Equipos de megafonía y audio

• Equipos de megafonía
• Circuitos amplificadores
• Equipo de audio

¿Qué se puede personalizar para el gabinete de aluminio de 60 × 20 mm?

Guía de selección de productos

Si el ancho de su PCB es cercano a 60 mm

60×20 mm es una opción ideal: el ancho de 60 mm proporciona un espacio de enrutamiento de PCB más amplio y un diseño de interfaz más lado a lado, y es más ancho que las especificaciones comunes de 52-58 mm.

Si su dispositivo es un módulo GPS/GPRS o un rastreador de posicionamiento

60 × 20 mm es una especificación de tamaño clásica para terminales de vehículos GPS y equipos de seguimiento de posicionamiento. El ancho de 60 mm admite módulos GPS, módulos de comunicación y baterías, y el grosor de 20 mm es adecuado para instalación oculta en el vehículo.

Si su dispositivo contiene componentes de altura media

La altura de 20 mm puede acomodar condensadores electrolíticos (16-18 mm), pequeños transformadores, relés y componentes de altura media, adecuados para equipos electrónicos que requieren un cierto espacio vertical interno.

Si su dispositivo necesita una apariencia delgada

La altura de 20 mm mantiene una apariencia delgada al tiempo que proporciona un amplio espacio interno, equilibrando la estética y la integridad funcional.

Si necesita compatibilidad con múltiples interfaces

El ancho de 60 mm admite la disposición lado a lado de múltiples interfaces, como RJ45, enchufes de aviación, BNC, USB y interfaces de antena SMA, adecuadas para equipos de comunicación y medición que requieren interfaces ricas.

Si su dispositivo necesita una buena disipación de calor

La carcasa de aleación de aluminio tiene una excelente conductividad térmica. Combinado con el diseño de cuerpo de 60 mm de ancho, puede ayudar eficazmente a los componentes internos a disipar el calor.

Si las longitudes de PCB difieren

El perfil se puede cortar según la longitud del producto y la misma especificación de sección transversal se puede adaptar a productos de diferentes longitudes.

Espectáculo del taller

Preguntas frecuentes

1. ¿Para qué productos es adecuada la carcasa de aluminio de 60×20 mm?

60×20 mm pertenece a la categoría de carcasas de aluminio delgadas y de cuerpo ancho. Las aplicaciones principales incluyen módulos GPS/GPRS, terminales de vehículos, dispositivos de seguimiento de posicionamiento, módulos de comunicación, amplificadores de señal, instrumentos y medidores, cajas de blindaje, servidores de video, plataformas inalámbricas, gabinetes de inversores, etc. El ancho de 60 mm proporciona un amplio espacio de diseño de PCB y la altura de 20 mm se adapta a componentes de altura media manteniendo una apariencia delgada.

2. ¿Es 60×20 mm la longitud del gabinete?

El número 60 × 20 mm se refiere al tamaño de la sección transversal del gabinete (ancho × alto). La longitud del producto se puede cortar según el equipo real y la longitud de la PCB.

3. ¿Se puede personalizar la longitud de la carcasa de aluminio de 60×20 mm?

Sí. La longitud del recinto de extrusión de aluminio se puede cortar según los requisitos del producto. La longitud específica debe confirmarse en combinación con el material, el tratamiento de la superficie y la estructura del producto.

4. ¿Puede la altura de 20 mm acomodar condensadores electrolíticos?

Sí. Los condensadores electrolíticos comunes suelen tener entre 16 y 18 mm de altura, y la altura interna de 20 mm puede acomodarlos completamente. Se necesita una confirmación específica según las dimensiones de su componente.

5. ¿Cuál es la diferencia entre 60 mm de ancho y 52-58 mm?

60 mm es más ancho que las especificaciones comunes de 52-58 mm y admite PCB más grandes o diseños de interfaz más lado a lado, especialmente adecuado para equipos que requieren PCB más anchos o interfaces de entrada/salida multicanal, como módulos GPS y módulos de comunicación.

6. ¿Es adecuado el formato 60×20 mm para terminales GPS de vehículos?

Muy adecuado. Los terminales GPS para vehículos necesitan un diseño de PCB más amplio para acomodar módulos de posicionamiento y módulos de comunicación. El ancho de 60 mm proporciona un amplio espacio, el grosor de 20 mm es adecuado para instalación oculta en el vehículo y la carcasa de aleación de aluminio cumple con los requisitos de disipación de calor.

7. ¿Se pueden hacer orificios de disipación de calor en la carcasa de aluminio?

Sí. Boyuan Hardware puede mecanizar ranuras de disipación de calor, orificios de ventilación y otras estructuras de disipación de calor según los dibujos del cliente para ayudar al equipo a disipar el calor.

8. ¿Se pueden mecanizar las interfaces de antena SMA?

El mecanizado CNC se puede realizar en las posiciones de interfaz correspondientes según los dibujos del cliente. El ancho de 60 mm puede acomodar la disposición de múltiples interfaces una al lado de la otra. Es necesario confirmar si es específicamente adecuado para el mecanizado de acuerdo con las dimensiones de la interfaz y la estructura del gabinete.

9. ¿Se puede instalar una PCB?

Sí. La carcasa de aluminio para comunicación y seguimiento GPS de 60×20 mm está equipada de serie con ranuras para tarjetas de placa de circuito interno y la PCB se puede insertar y fijar directamente sin tornillos adicionales. También se pueden diseñar estructuras de montaje correspondientes según las dimensiones de la PCB y el método de montaje.

10. ¿Se pueden personalizar las placas finales?

Sí. Las dimensiones, posiciones de los orificios y estructura de las placas finales se pueden mecanizar según los requisitos del producto.
