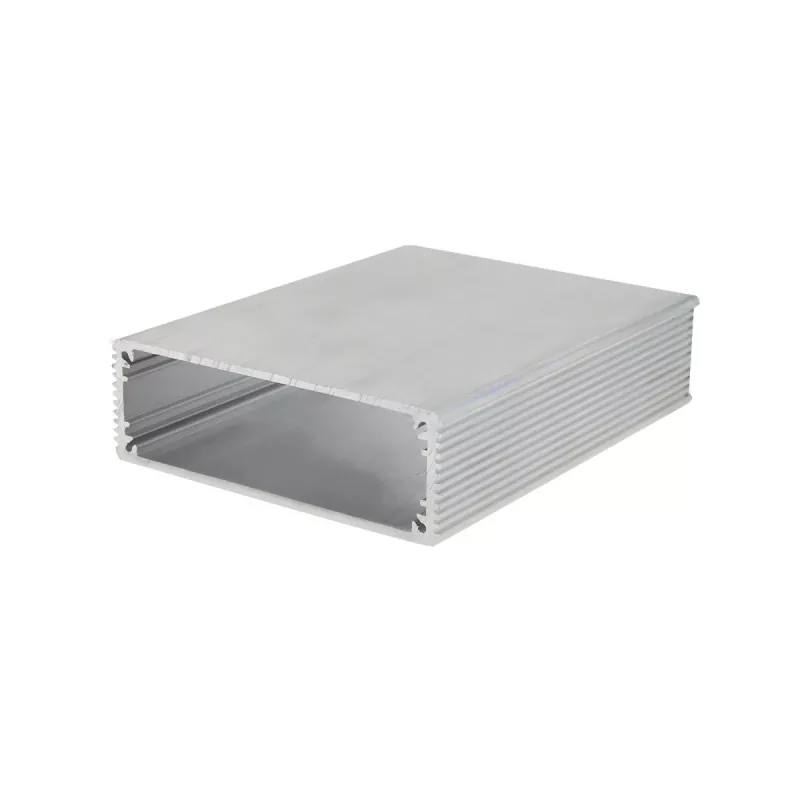

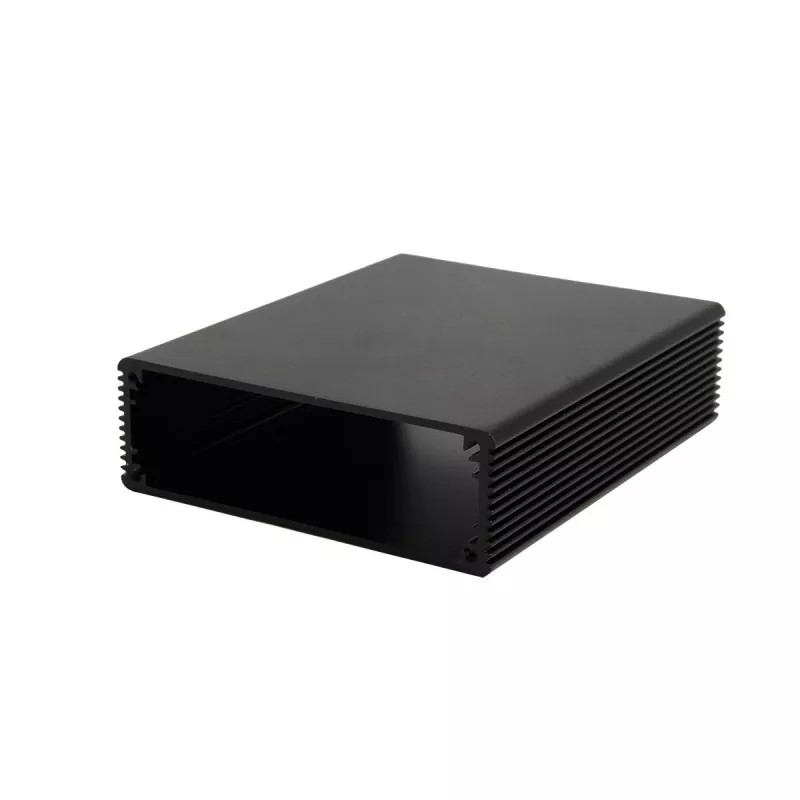

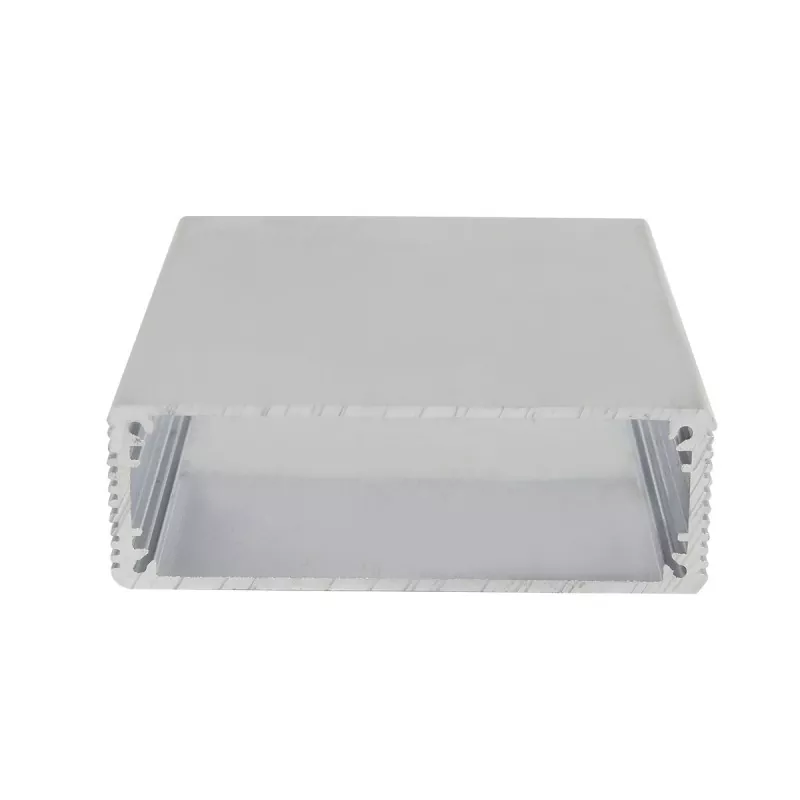

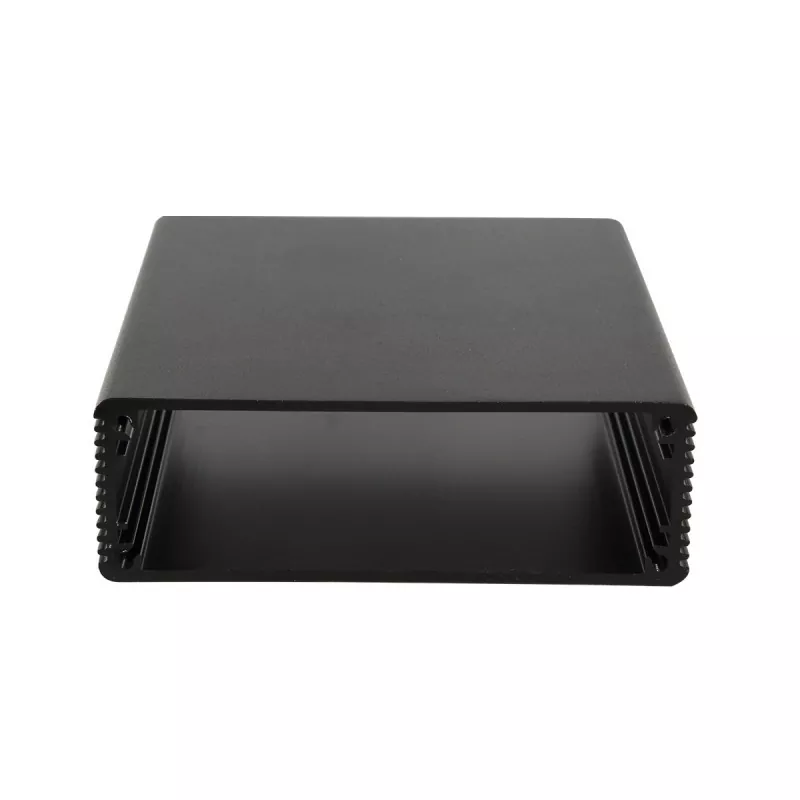

Carcasa de aluminio de 82 × 27 mm para módulo de control electrónico y comunicación

El ancho de 82 mm proporciona un generoso espacio lateral para PCB, conectores y componentes electrónicos, mientras que la altura de 27 mm garantiza una estructura compacta y de bajo perfil. En consecuencia, esta carcasa es particularmente adecuada para módulos electrónicos que requieren un diseño de PCB lateral extenso pero que no contienen componentes altos y voluminosos. La carcasa de aluminio de 82 × 27 mm para módulo de comunicación y control electrónico se utiliza principalmente para módulos de comunicación, módulos de interfaz electrónica, módulos de conversión de señales, módulos de adquisición de datos y módulos de control industrial a pequeña escala.

Ventajas clave

1. Amplio espacio de distribución lateral

El ancho de 82 mm se adapta a productos electrónicos que requieren una amplia área de montaje de PCB y facilita la colocación de conectores, bloques de terminales y otras interfaces externas en los extremos de la carcasa.

En módulos con numerosas interfaces, la amplia sección transversal permite una disposición flexible de las interfaces.

2. Adecuado para dispositivos electrónicos delgados

La altura de 27 mm ayuda a minimizar el grosor total del dispositivo y al mismo tiempo ofrece más espacio interno que las especificaciones ultradelgadas.

Esta estructura admite PCB estándar y componentes de tamaño moderado, lo que la hace ideal para dispositivos de comunicación y control con limitaciones de espesor específicas.

3. PCB integrado y montaje de interfaz

El cuerpo del perfil de aluminio se puede mecanizar para que coincida con las dimensiones de la PCB y la longitud del dispositivo, con recortes para interfaces, orificios de montaje y orificios roscados personalizados para la estructura específica del producto.

Esto permite la integración de PCB, conectores, terminales, luces indicadoras y otros componentes en una carcasa de aluminio única y compacta.

4. Adaptable a varias longitudes de módulos

La utilización de un perfil de aluminio como estructura principal permite cortar a la longitud requerida; Combinado con placas finales y sujetadores, forma un gabinete completo adecuado para PCB y módulos electrónicos de diferentes longitudes.

Productos aplicables y áreas de aplicación

Módulos de comunicación

El perfil de 82×27 mm es ideal para módulos electrónicos de comunicación que requieren un amplio espacio de diseño de PCB y al mismo tiempo tienen limitaciones en el grosor del dispositivo.

Los productos aplicables incluyen:

• Módulos de interfaz de comunicación
• Módulos de comunicación de datos
• Módulos de conversión de comunicación.
• Módulos de interfaz de señal
• Módulos de comunicación integrados

Estos productos normalmente requieren la instalación de PCB, interfaces de comunicación, conectores y componentes indicadores dentro de un espacio limitado; las dimensiones de 82×27 mm equilibran el espacio de distribución lateral con el espesor total.

Módulos de conversión de señal y interfaz electrónica

Para módulos electrónicos que requieren múltiples interfaces o conversión de señal, el ancho de 82 mm ofrece un espacio generoso para el diseño de la interfaz, mientras que la altura de 27 mm mantiene una estructura compacta del dispositivo.

Los productos aplicables incluyen:

• Módulos de conversión de interfaz
• Módulos de conversión de señal
• Módulos de interfaz de datos
• Módulos de interfaz de comunicación industrial
• Módulos de procesamiento de señales

Módulos de adquisición de datos

Los módulos de adquisición de datos normalmente requieren la instalación de PCB, terminales, conectores y componentes electrónicos relacionados. El perfil de 82×27 mm es adecuado para dispositivos de adquisición de datos que presentan un diseño lateral significativo pero tienen una altura limitada para los componentes internos.

Los productos aplicables incluyen:

• Módulos de adquisición de datos
• Módulos de procesamiento de datos a pequeña escala.
• Módulos de interfaz de datos de sensores
• Dispositivos industriales de adquisición de datos.

Pequeños módulos de control electrónico industrial

Para módulos electrónicos pequeños diseñados para su instalación dentro de equipos industriales o sistemas de control, el perfil de 82×27 mm sirve como una solución ideal de carcasa de aluminio delgada.

Los productos aplicables incluyen:

• Pequeños módulos de control
• Módulos de interfaz de E/S
• Módulos de control electrónico
• Módulos de procesamiento de señales industriales.
• Dispositivos de control integrados

Especificaciones técnicas

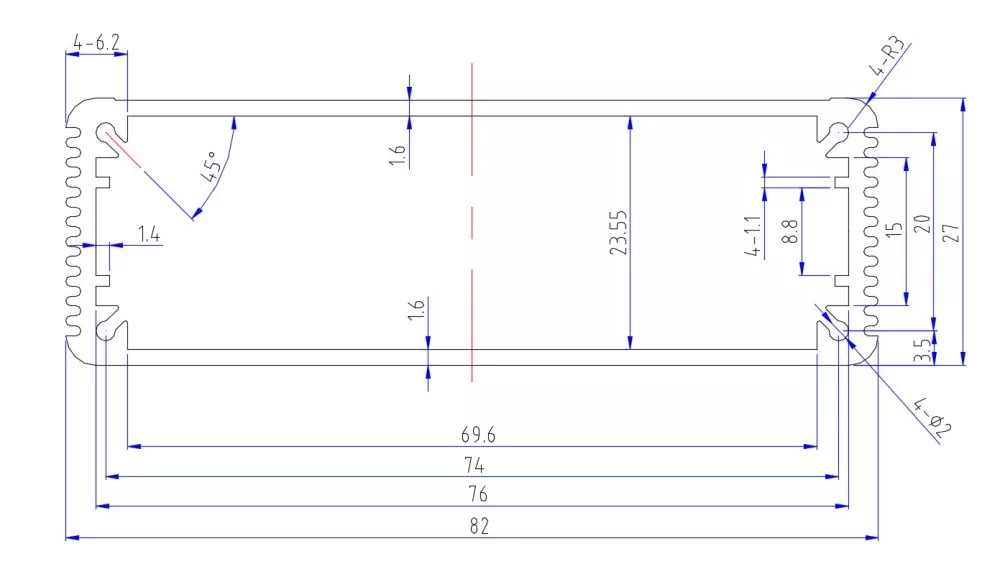

El grado real de la aleación de aluminio, el espesor de la pared del perfil, las dimensiones internas, la longitud del producto y las tolerancias de mecanizado deben confirmarse según los dibujos específicos del perfil y del producto.

Servicios de mecanizado personalizados

Capacidades de fabricación

Boyuan tiene más de 20 años de experiencia en la industria de chasis y carcasas de aluminio, opera una fábrica que abarca aproximadamente 10.000 metros cuadrados y posee alrededor de 300 juegos de moldes estándar (abiertos). La mayoría de los procesos de producción de estas carcasas de aluminio se llevan a cabo internamente, incluido el corte de perfiles de aluminio, el mecanizado CNC, el taladrado, el roscado, el tratamiento de superficies, el grabado láser, la serigrafía, la inspección y el montaje.

La fábrica utiliza principalmente mecanizado CNC de 3 ejes. Según los dibujos del cliente, podemos mecanizar recortes para interfaces, orificios de montaje, orificios roscados y otras características estructurales no estándar. Ciertos procesos de tratamiento de superficies, como el anodizado, se subcontratan en función de los requisitos específicos del producto.

Tipos de productos no adecuados

Como el perfil de 27 mm presenta una sección transversal poco profunda, se requiere una selección cuidadosa para productos con importantes requisitos de altura interna.

Recomendamos verificar la disponibilidad de espacio interno para los siguientes tipos de componentes antes de la selección:

• Módulos de potencia altos
• Grandes transformadores
• Relevos altos
• PCB verticales multicapa
• Conectores altos
• Componentes electrónicos que requieren un espacio interno sustancial

Si la restricción principal es la altura interna en lugar del ancho de la PCB, se debe seleccionar una carcasa de aluminio con un perfil más alto en función de las dimensiones reales de los componentes.

Soporte de muestras y adquisiciones

Antes de la producción en masa de la carcasa de aluminio de 82 × 27 mm para el módulo de control electrónico y comunicación, podemos finalizar la estructura de la carcasa, las dimensiones de mecanizado y las ubicaciones de las interfaces según las necesidades específicas de su producto.

Recomendamos proporcionar la siguiente información al realizar la consulta:

• Requisitos de dimensión del producto
• Longitud requerida de la carcasa
• Dimensiones de PCB y ubicaciones de montaje
• Tipos y ubicaciones de interfaces que requieren mecanizado.
• Especificaciones del orificio de montaje y del orificio roscado
• Tratamiento de superficie y preferencias de color.
• Requisitos de logotipo y marcado
• Cantidad de pedido estimada
• Dibujos 2D o modelos 3D (si están disponibles)

Si los dibujos completos aún no están disponibles, puede proporcionar las dimensiones del producto, las dimensiones de la PCB y los requisitos de montaje para ayudarnos a determinar el plan de mecanizado adecuado.
